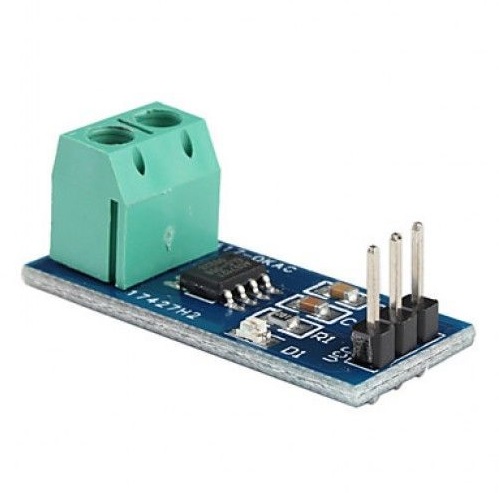

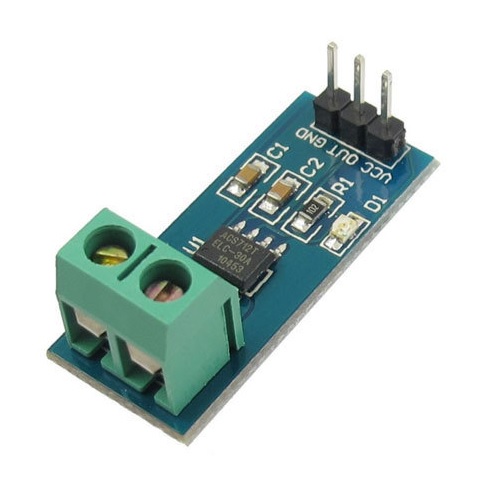

Датчик тока до 30А, питание 5В. Выход подключается к аналоговому входу микроконтроллера и измеряется поступившее напряжение из расчета 66 мВ на 1 А (то есть, например, если на входе 132мВ, то протекающий ток 2А). В зависимости от включения может замерять от 0 до 30А или от 0 до -30А. При измерении переменного тока есть нюансы - поскольку в этом случае в зависимости от периода синусоиды ток будет меняться при замерах в разное время показания будут отличаться, для корректного измерения нужно делать замеры в пиковой точке синусоиды. Тут есть тема с примером скетча, где объясняются нюансы измерения переменного тока. Ссылки: Отзывы покупателей про Датчик тока ACS712 30A GY-712 Аношенко Дмитрий (01.01.2023) Гарний датчик для вимірювання постійного струму, стійкий до наводок. 20А в мене тримав нормально, провід як тут рекомендували просто припаяв до нижніх дорожок, клемник для навантаження >100Вт краще не використовувати. І обов''язково ставте плавкий запобіжник перед датчиком, бо у випадку КЗ датчик вигорить. ОтветитьНикитин Роман (25.04.2022) заказывал набор: admin (26.04.2022) Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання. ОтветитьЕгор (25.02.2019) Рассмотрим эту ситуацию на конкретном примере. Допустим, что для опорного напряжения АЦП и питания датчика ACS712 используется общий источник Vcc = 5.0 В. При нулевом токе через датчик его выходное напряжение составит Vcc/2 = 2.5 В. Если АЦП 10-разрядный (0…1023), то преобразованному выходному напряжению датчика будет соответствовать число 512. Теперь предположим, что вследствие дрейфа напряжение источника питания установилось на уровне 4.5 В. Соответственно, на выходе датчика будет 4.5 В/2 = 2.25 В, но результатом преобразования, все равно, будет число 512, так как опорное напряжение АЦП тоже снизилось до 4.5 В. Точно также, и чувствительность датчика снизится в 4.5/5 = 0.9 раз, составив 166.5 мВ/А вместо 185 мВ/А. Как видите, любые колебания опорного напряжения не будут источником ошибок при аналого-цифровом преобразовании выходного напряжения датчика ACS712. ОтветитьДмитрий (18.05.2018) Заказал этот датчик (на 30 А). Отправили/получил быстро, спасибо. Но есть одна проблемка - датчик не тот. Анна (03.06.2018) и мне прислали тоже на 5А https://arduino.ua/prod2259-datchik-toka-acs712-5a-gy-712 ОтветитьАнна (04.06.2018) Извиняюсь, да на микросхеме написано ACS712T ELC-30A 16378, просто по внешнему виду и расположению отверстий... одним словом надо читать номиналы, а не сравнивать картинки ;) ОтветитьРубан Юрий (01.12.2017) Токовый разъем внешне был запаян -- припоя было много на контактах, но реально просто болтался, пришлось пропаивать заново. Руслан (30.11.2016) Здравствуйте, в связи со сложностями измерения переменного тока написал небольшую библиотеку для ардуино: https://github.com/rkoptev/ACS712-arduino Она подойдёт для измерения тока любой формы. Используется метод среднего квадратического, как в навороченых мультиметрах. Админам предлагаю добавить в описание ОтветитьГеннадий (25.02.2018) Сложностей там по переменке не так и много, но за библиотеку спасибо. На днях со студентами попробуем поработать с токами по переменке без библиотеки и с ней. Любопытно будет сравнить результаты. ОтветитьРоман (31.07.2020) Руслан, ви не врахували, що період вимірювання (період вимірювального сигналу) може відрізнятись від заданого вами (50Гц), а також спотворюватись в наслідок нелінійних навантажень. А якщо не 50Гц а 60Гц? Не впевнений що і "круті мультиметри це враховують". Але якщо мультиметр разом із діючим значенням струму відображає його частоту, то мабуть враховують. Та якось обчислюють і період вимірювання. ОтветитьСергей (29.07.2016) А какая у него разрешающая способность? Сможет ли он показывать мА? ОтветитьРуслан (01.12.2016) Разрешающей способности как таковой нету. Сигнал то аналоговый. Теоретический максимум, который можно выжать с помощью ардуино - это 74мА, однако шум датчика составляет 7мВ. Это эквивалентно точности в 100мА. Если наложить точность АЦП дуины и шумы, то в худшем случае, при нормальных условиях работы, погрешность составит примерно 0.15А. На большее расчитывать не стоит. ОтветитьДенис (28.06.2016) А мне пришел с клеммником как на картинке, при чем удобно, что не припаян, убрал его и припаял провода для монтажки. Сергей (05.07.2019) Для меня вообще загадка, как можно на постоянной основе пропускать через этот разъем 30А, если проиводитель заявляет всего 10. Кто-то пробовал долго измерять, скажем, 25А? Или он при этом поплавится? ОтветитьРоман (31.07.2020) Не тіште себе іллюзіями. Реально цей розєм (згідно документації) на 15А. А реально на 10А. Тому для тривалого використання не підходить. ОтветитьРоман (14.05.2015) (14.05.2015) Датчик точный, но для 30А тока клемник слабоват. провод монолит 2,5мм зажать не смог. Пришлось брать 1,5мм многожилку. Здесь на картинке клемник другой (под винты), у меня втычной и зажимается сверху - очень неудобно. если ток будет ампер 20 и напряжение постоянки -110В и слабый контакт - выгорит синим пламенем(это мое мнение).... ОтветитьЕвгений (10.12.2014) Превосходный датчик. Точный... а вот случайной переполюсовки микросхемы не вынес(( ОтветитьНаписать отзыв: Есть вопросы по "Датчик тока ACS712 30A GY-712" ? Также рекомендуем ознакомиться:
