16-ти канальный модуль реле 12В 10А

код: AOC140

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: реле

399 грн с НДС

в наличии



Купить в один клик

148
голосовать
Нашли дешевле?
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • 16-ти канальный модуль реле 12В 10А
  • Описание
  • Отзывы (5)
  • Задать вопрос

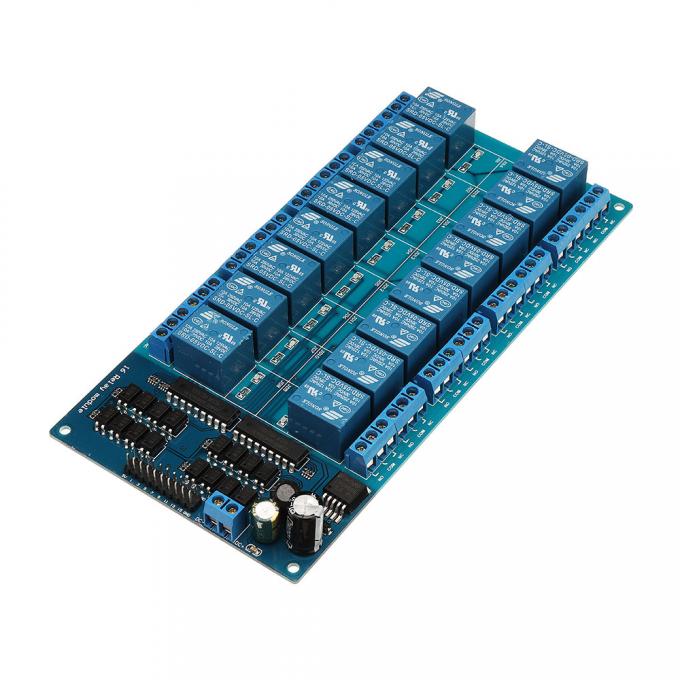

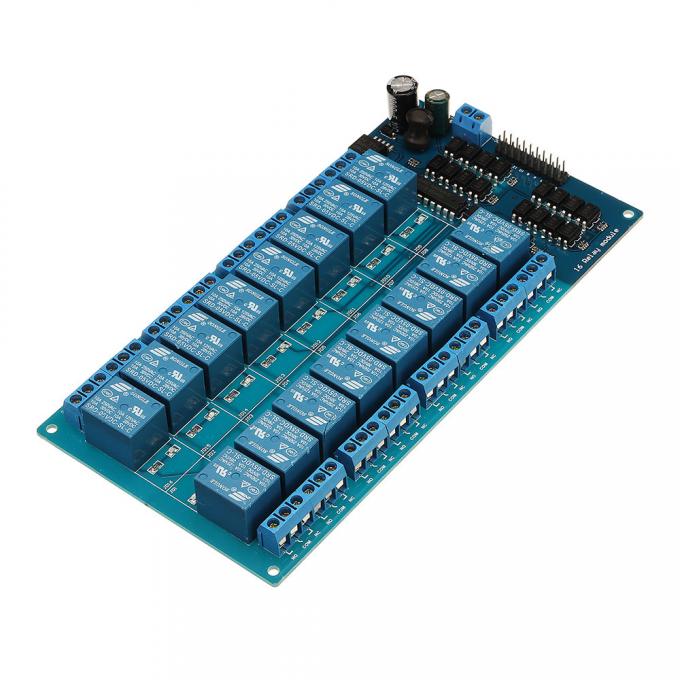

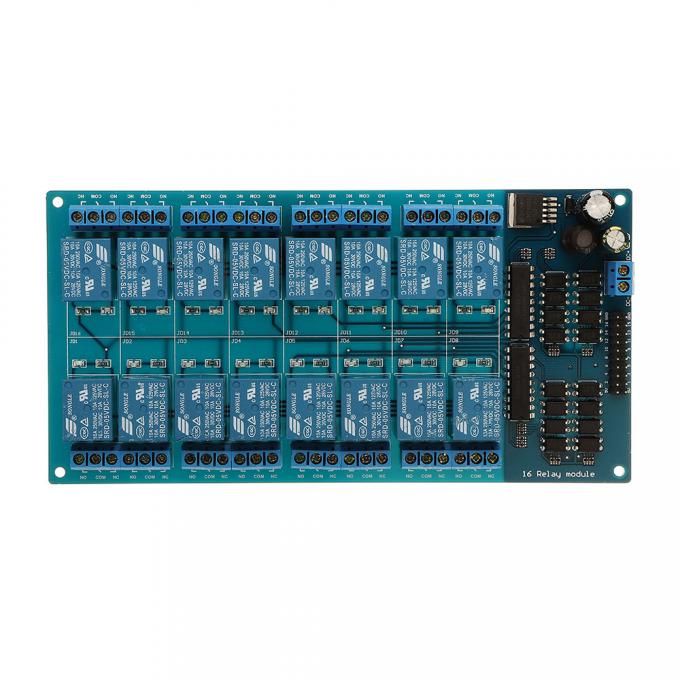

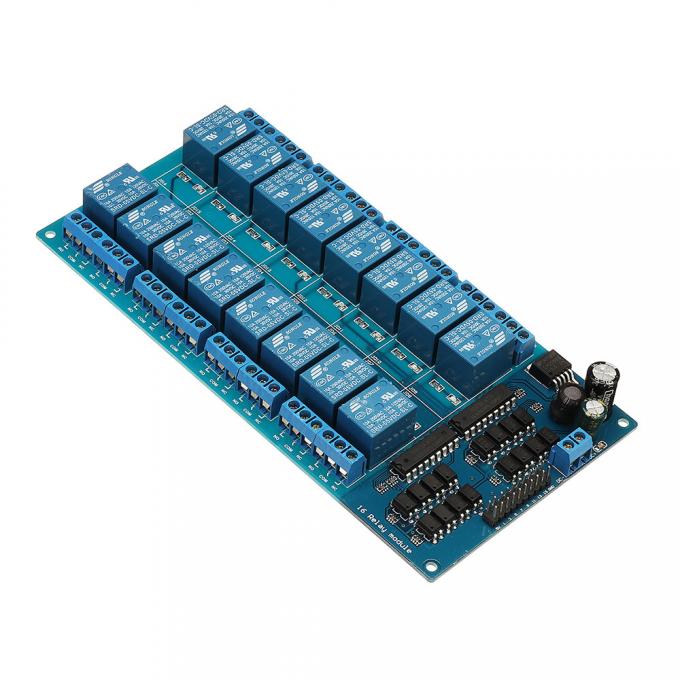

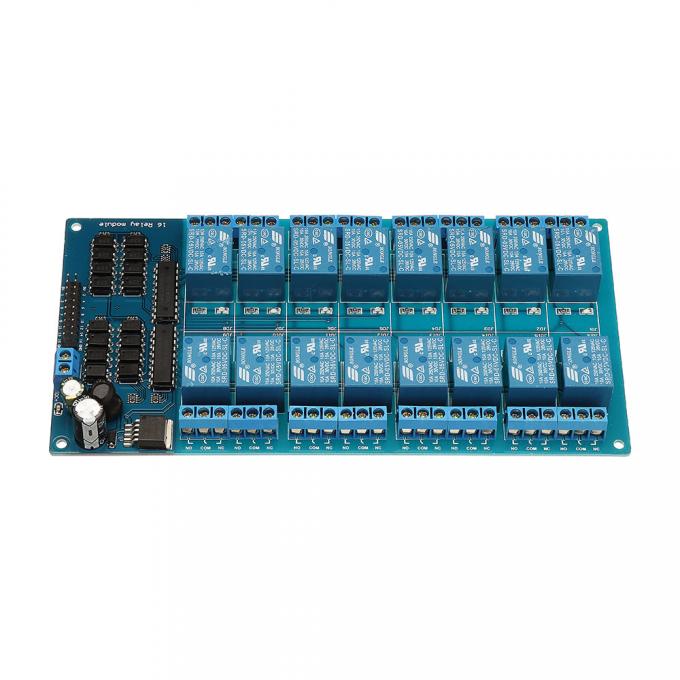

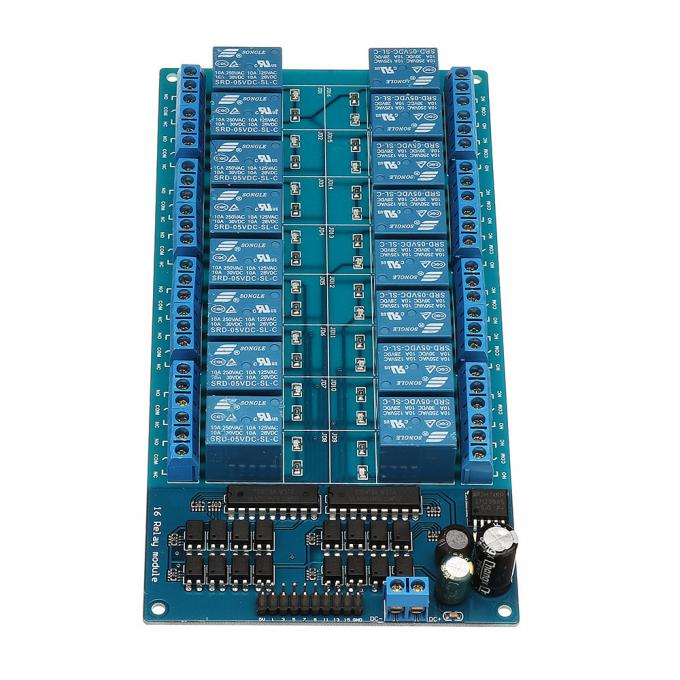

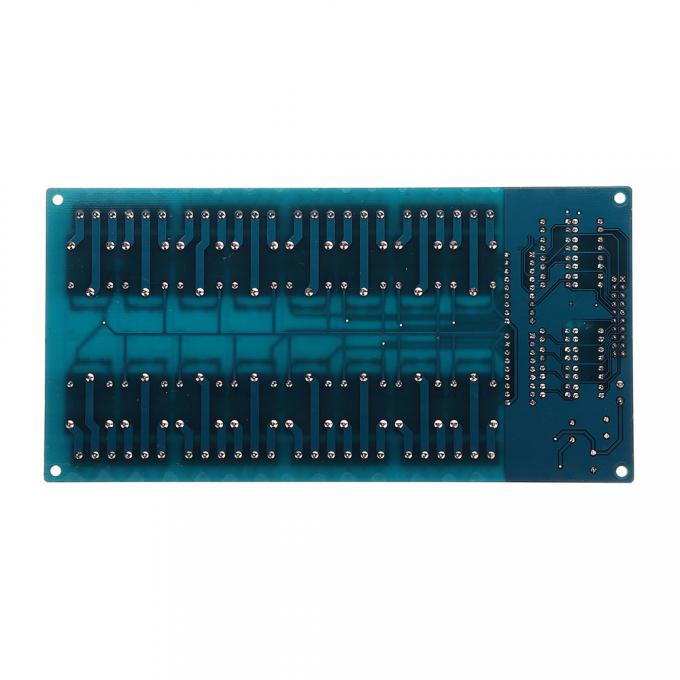

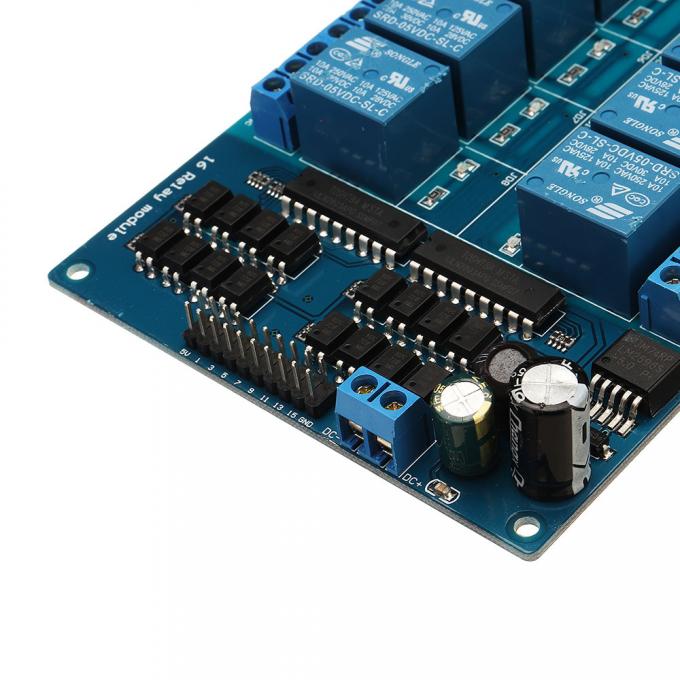

Блок состоит из 16 реле, питающихся от 12В, способных коммутировать нагрузку до 10А (при напряжении 250В). Может управляться напрямую из выводов микроконтроллера (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, PLC,TTL логика) .

Характеристики:

  • потребляемая каждым реле сила тока 15-25мА

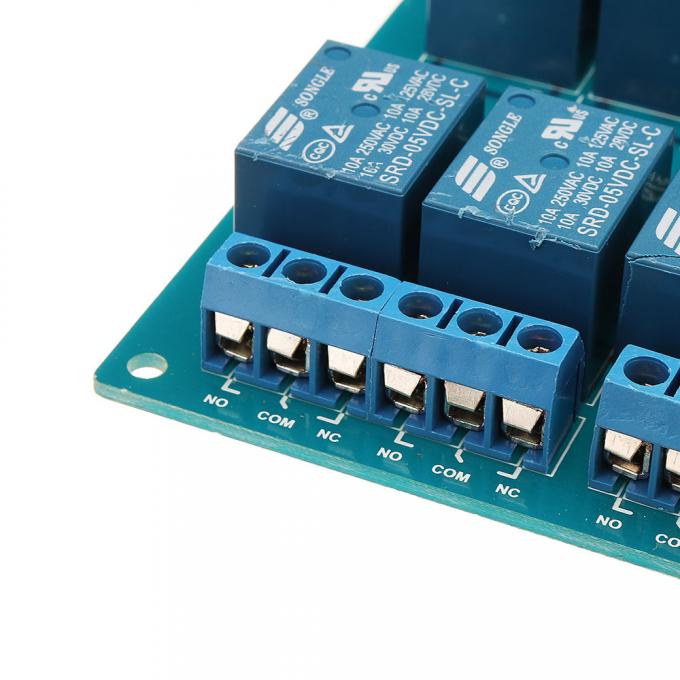

  • реле способны коммутировать нагрузку до 10А 250В
  • стандартный интерфейс, может управляться напрямую через выводы микроконтроллера (Arduino, 8051, AVR, PIC, PLC,DSP, ARM, ARM, MSP430, TTL логика)
  • светодиодная индикация состояния каждого реле
  • размеры 180 мм х 90 мм х 17 мм

Рекомендуем также ознакомиться с 8ми канальным 5В блоком реле

Отзывы покупателей про 16-ти канальный модуль реле 12В 10А

Арнаут Борис (12.01.2021)

Все отлично!

Ответить

Андрей (04.04.2015)

Размеры платы не подскажете?

Ответить

admin (10.04.2015)

размер 180 мм х 90 мм

Ответить

Иван Николаев (02.09.2014)

Качество сборки хорошее, но есть 2 минуса(которые не трудно исправить):
1) управление каналами минусовое - при питании от 5-ти вольт. Это не дает возможности использования в схемах с питанием 3,3в(на контролер прийдет 5в с платы реле) да и реле может при этом самопроизвольно включаться.
2) оптопары стоят непонятно для чего, т.к. не выполняют свою функцию - у них обе стороны подключены от одного источника 5в. И как раз они и выполняют роль лишнего инвертора.
Исправил это выпаиванием всех оптопар и впаиванием вместо них перемычки. Теперь входы напрямую идут на драйверы ULN2003 и работают как положено - 1(+) вкл\\ 0(-) выкл. Судя по всему братья китаязы ошиблись в схемотехнике. Все остальное сделано правильно.

Ответить

Михаил Жарков (30.11.2013)

Качество блока - отличное. Оценка цена-качество - на 5+. Приобретенным товаром доволен. Данный блок реле использую в стенде по наладке блоков АСУ

Ответить
