ИК-датчик движения HC-SR505 для Arduino

Инфракрасный мини-датчик движения для Arduino и других микроконтроллеров. Позволяет обнаруживать движение человека или домашнего животного (возможно реагирует и на зомби, но мы не проверяли) на расстоянии до 3 метров (можно регулировать). Имеет два входа питания (+5В и Земля) и один цифровой выход, по которому можно снимать данные. Если помех нет – на нем будет высокий уровень (3.3В), если есть - низкий (0В).

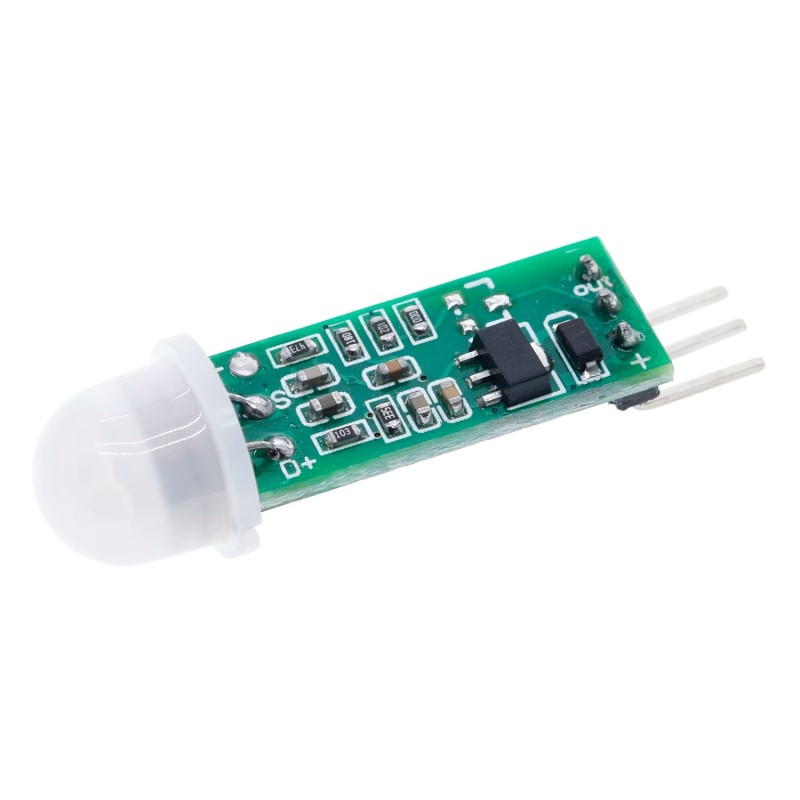

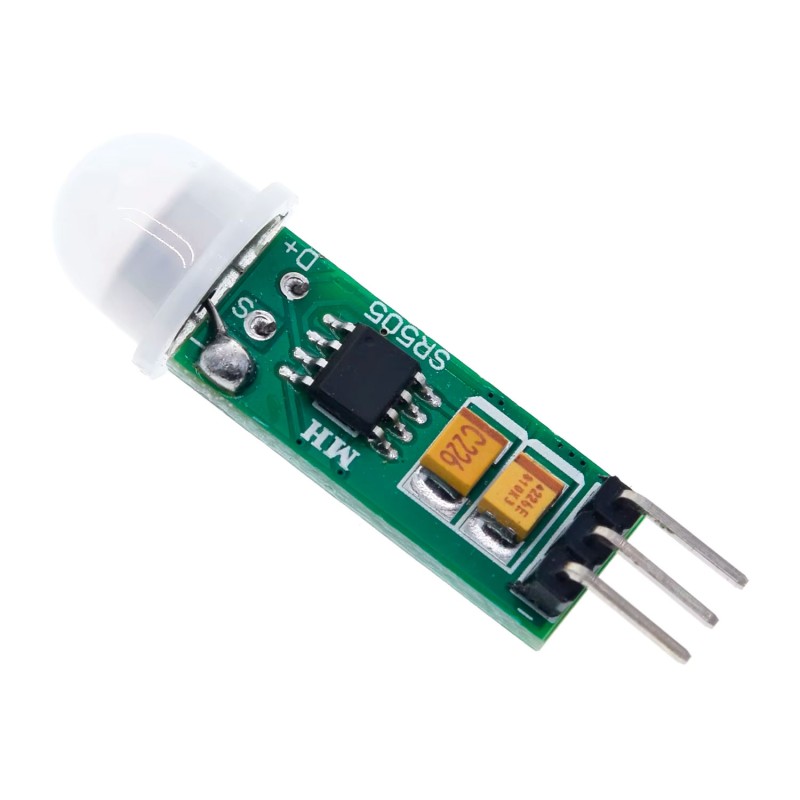

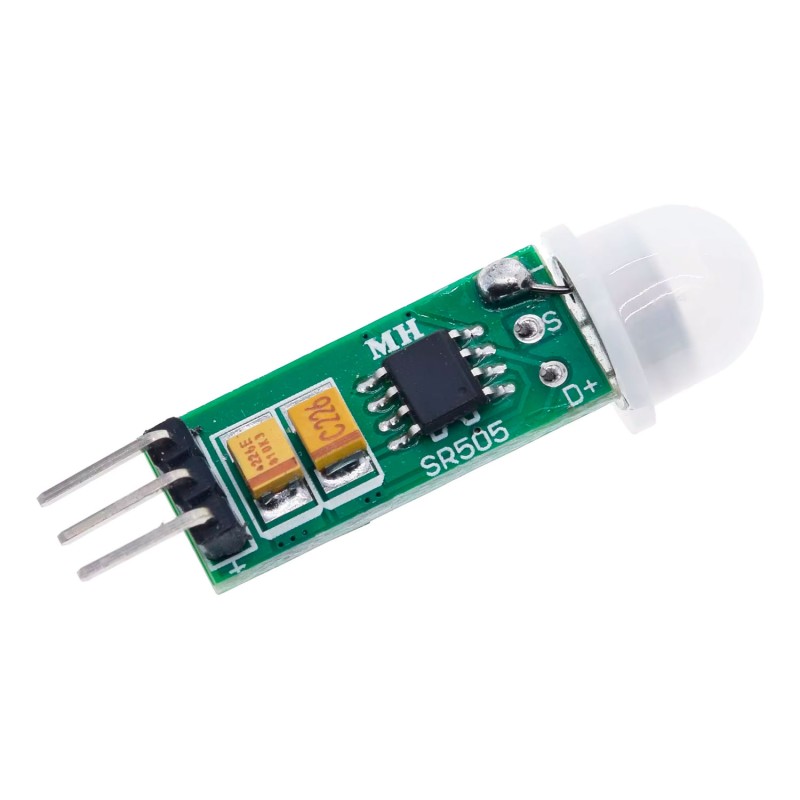

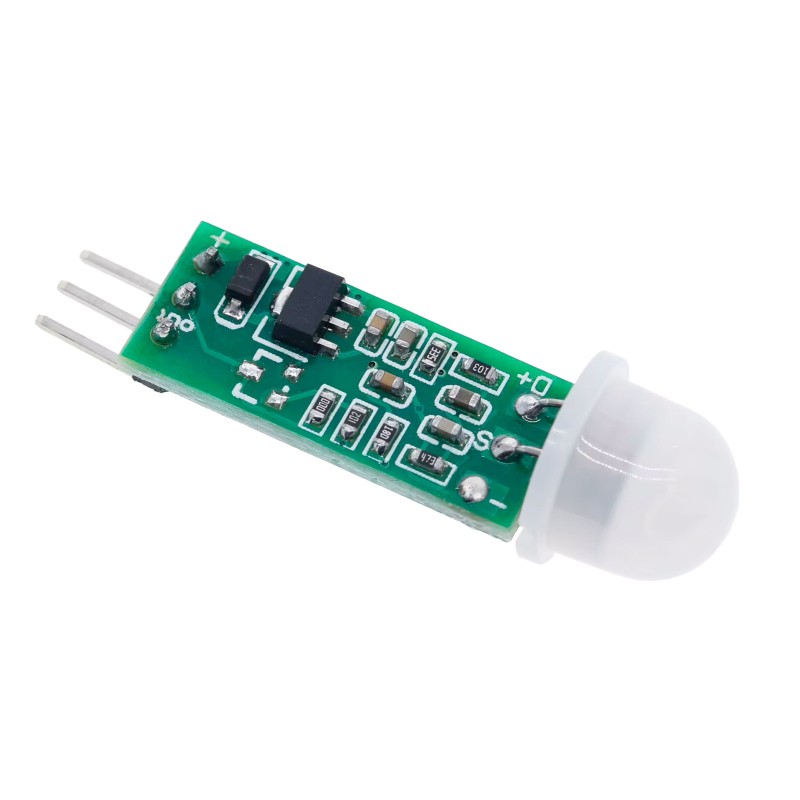

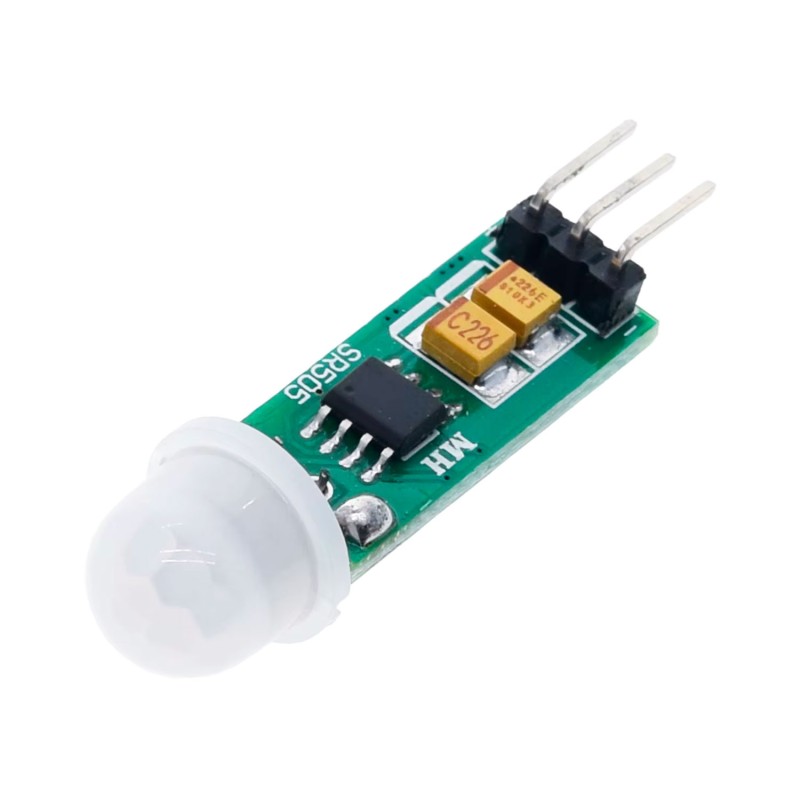

Миниатюрный модуль датчика движения HC-SR505 может применяться в светильниках для автоматического включения света, в охранных устройствах или другой автоматике. PIR (пироэлектрический) сенсор имеет пассивный принцип работы и реагирует на движение человека – на выходе модуля при каждом срабатывании появляется импульс высокого уровня 3,3 вольта длительностью 8 секунд. Модуль выполнен в бескорпусном варианте и предназначен для встраивания в различные устройства (например в систему безопасности дома), что можно легко сделать, учитывая его миниатюрные размеры. Подключить датчик можно к цифровому входу Arduino и использовать скетч. Также можно подключить нагрузку к датчику через силовой ключ на полевом транзисторе с небольшим напряжением срабатывания (например «IRLR8113» или «88l02»).

Технические характеристики:

• Напряжение питания: 4,5В - 20В
• Ток потребления: <60uA
• Напряжение на выходе: 3.3V TTL логика
• Дистанция обнаружения: 3 м
• Угол детектирования: 80°-100°
• Длительность импульса при обнаружении: 8-12 сек
• Рабочая температура: -20 до +80 °C
• Диаметр линзы: 10 мм

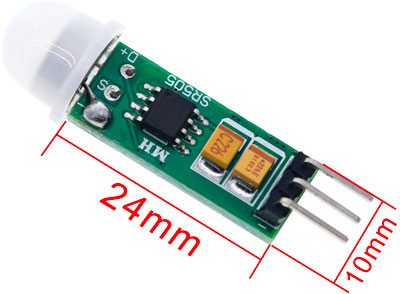

• Габаритные размеры платы: 23x10x10 мм

Если необходим датчик реагирующий на меньшее расстояние, рекомендуем посмотреть – Инфракрасный датчик, если на большее – ИК-датчик HC-SR501

Пример скетча:

int led = 13 ;// назначение пина для светодиода
int pirPin = 10; // назначение пина для мини ИК датчика
int value ;// переменная для хранения положения датчика
void setup ()
{
  Serial.begin(9600);
  pinMode (led, OUTPUT) ;// пин светодиода работает как выход
  pinMode (pirPin, INPUT) ; // пин датчика работает как вход
}
void loop ()
{
  value = digitalRead (pirPin) ;// чтение значения с датчика
  if (value == HIGH) // когда с ИК сенсора появляется высокий уровень, светодиод загорается
  {
    digitalWrite (led, HIGH);
    Serial.println("movement");
  }
  else
  {
    digitalWrite (led, LOW);
    Serial.println("no movement");
  }
  delay(1000);
}

Ссылки:

• Схема модуля
• Даташит HS6601L / EG4002C
