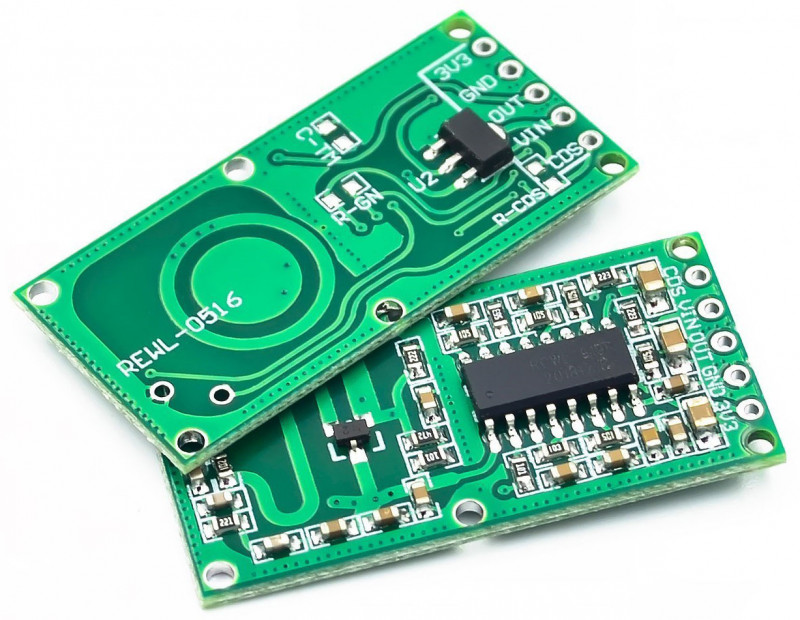

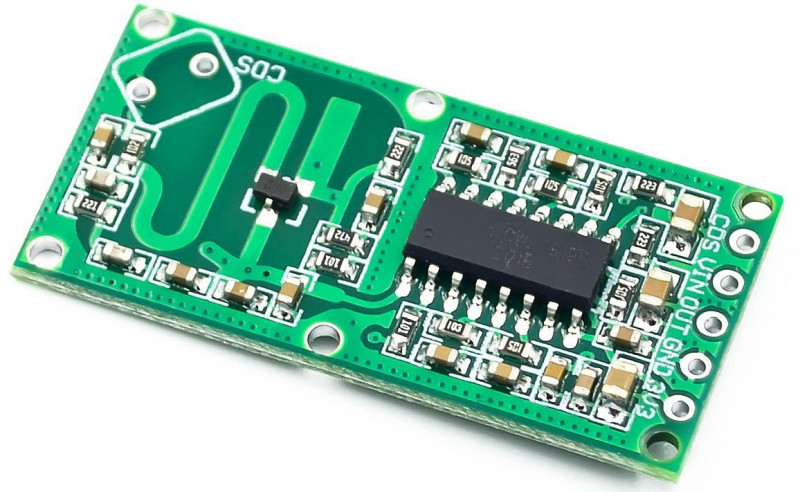

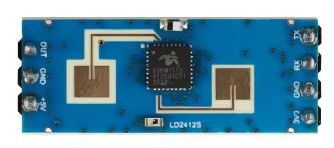

Датчик движения доплеровский микроволновый RCWL-0516

код: DAT232

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
33 грн с НДС
Оптовые цены:
от 20 шт. 30 грн
от 50 шт. 27 грн

в наличии



Купить в один клик

10
голосовать
Нашли дешевле?
  • Датчик движения доплеровский микроволновый RCWL-0516
  • Датчик движения доплеровский микроволновый RCWL-0516
  • Описание
  • Отзывы (29)
  • Задать вопрос

Датчик движения RCWL-0516 работающий на эффекте Доплера с возможностью обнаружения движений минуя препятствия, используется с Ардуино или другими платформами, также его можно применять напрямую с релейными модулями.

В основу работы датчика заложен эффект Доплера – изменение частоты отражённой волны, вследствие движения излучателя, приёмника или отражателя. В данном модуле частота излучаемой им радиоволны меняется вследствие движения отражателя (препятствия). Модуль построен на базе чипа RCWL-9196 который оснащён передатчиком и приёмником. Датчик сработает, если приёмник примет сигнал, частота которого незначительно отличается от частоты сигнала передатчика:

  • Если в зоне действия датчика нет объектов способных отражать радиоволны, то приёмник ничего не примет и датчик не сработает.
  • Если в зоне действия датчика имеются неподвижные объекты способные отражать радиоволны, то приёмник примет радиоволну передатчика, отражённую от этих объектов, но частота принятой радиоволны будет равна частоте сигнала передатчика и датчик не сработает.
  • Если в зоне действия датчика имеется объект способный отражать радиоволны, который приближается к датчику (движется), то приёмник примет отражённую от объекта радиоволну, частота которой будет выше чем у сигнала передатчика и датчик сработает.
  • Если в зоне действия датчика имеется объект способный отражать радиоволны, который удаляется от датчика (движется), то приёмник примет отражённую от объекта радиоволну, частота которой будет ниже чем у сигнала передатчика и датчик сработает.

Когда датчик срабатывает, на его выходе «OUT» устанавливается уровень логической «1». Датчик снабжен триггером, который удерживает уровень логической «1» на выходе «OUT» в течении 2 сек ±30%, после прекращения движения.

Если датчик многократно срабатывает, например, постоянно фиксирует движения в течении 10 секунд, то уровень логической «1» на выходе «OUT» будет установлен на 12 секунд с момента первого срабатывания (10 секунд во время фиксации движений + 2 секунды после их прекращения, пока не «сбросится» триггер). Использование датчиков движения основанных на эффекте Доплера позволяет фиксировать движения через объекты не отражающие радиоволны (дерево, пластик, гипс и т.д.), чего не могут сделать датчики движения основанные на пироэлектрическом эффекте (такие как HC-SR501).

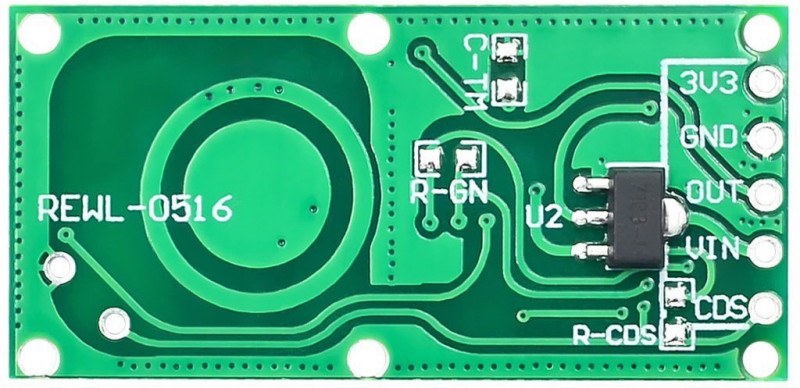

Подключение:

Внимание! Не подключайте питание к выходу «3V3» модуля.

  • OUT - выход датчика (устанавливается в «1» при наличии движений + задерживается на 2 секунды после их прекращения).
  • VIN - вход напряжения питания, от +4 до +28 В постоянного тока.
  • GND - вход питания (общий).
  • 3V3 - выход стабилизированного напряжения питания 3,3 В (можно использовать для питания микроконтроллеров).
  • COS - вход разрешения (подтянут внутренним сопростивлением чипа). Если на данном выводе установить уровень логического «0», то после сброса триггера, он не будет устанавливаться (датчик перестанет реагировать на движения).

Выход «OUT» подключается к любому выводу Arduino (на схеме подключён к выводу D4). Вход «COS» можно оставить не подключённым, т.к. он подтянут внутренним сопротивлением чипа, следовательно, разрешает работу триггера. Доп.вывод CDS – можно использовать для дистанционной установки фоторезистора, а так же для подбора переменным резистором степени освещенности при которой начинает работать датчик, потом этот номинал припаивается к R-CDS.

Параметры:

  • Напряжение питания (VIN): 4-28 В постоянного тока
  • Потребляемый ток: до 3 мА (номинально 2,8 мА)
  • Дальность обнаружения: до 9 м (номинально до 5 м)
  • Угол обнаружения: 120 град.
  • Мощность передатчика: до 30 мВт (номинально до 20 мВт)
  • Частота передатчика: 3,181 ГГц
  • Время задержки до сброса триггера: 2 сек ±30%
  • Выходное напряжение (3V3): 3,2 ... 3,4 В (номинально 3,3 В)
  • Максимальный ток на выходе «3V3»: до 100 мА
  • Рабочая температура: -20 до +80 °С
  • Температура хранения: -40 до +100 °С
  • Габариты: 17х36 мм
  • Вес: 4 г

Пример скетча:

const uint8_t PinSensor = 4; // указываем номер цифрового вывода arduino, к которому подключён датчик движения RCWL-0516

const uint8_t PinAlarm = 13; // указываем номер цифрового вывода arduino, к которому подключён светодиод

void setup()

{ pinMode(PinSensor, INPUT); // конфигурируем цифровой вывод датчика как вход

pinMode(PinAlarm, OUTPUT); // конфигурируем цифровой вывод светодиода как выход }

void loop()

{ digitalWrite(PinAlarm, digitalRead(PinSensor)); // управляем светодиодом }

Отзывы покупателей про Датчик движения доплеровский микроволновый RCWL-0516

Сергей (06.09.2023)

Впаял разъемы в 2а из 4х купленных. Подключил на макетке, в нагрузку диод через 1К, работают только на расстоянии нескольких сантиметров. Распаял ещё один, результат тот-же. Микросхема не RCWL-9196, а BISS0001 (уже и не и скрывают), по-мануалу это PIR Контроллер. Напомню, в описании на сайте, на сегодня, всё ещё RCWL-9196.

Ответить

Павел (16.12.2021)

Отлично работает и от 5 V, и от 3.7 V , выдавая при этом логическую единицу в 3.2 V . Ниже 3V питания,- начинает тормозить, и логики в 3.2 уже соответственно нет …

Ответить

Руслан (05.12.2021)

Датчик працює належним чином. Але є нюанс. Логічна "1" з мінусом (LOW). Якщо датчик підключити до реле з рівням сигналу "LOW" напряму то навіть Ардуінка не потрібна.
Дякую колективу магазина за швидку доставку!

Ответить

Володимир (10.11.2021)

З 6 ти датчиків 3 працюють коректно, а інші чомусь реагують тільки з відстані в 10см. Провірочний стенд використовував однаковий для всіх, місце провірки теж однакове. Але якщо ті що не працюють перенести в інше місце в кімнаті, то радіус дії збільшується до кількох метрів. Можливо щось пов''язане з перешкодами на частотах на яких працюють датчики (я так підозрюю що частота в кожного екземпляра повинна бути різна, для того щоб вони не заважали один одному).

Ответить

admin (11.11.2021)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

Павлов Вячеслав (03.04.2021)

Датчик работает, в пределах 6 метров четко реагирует на присутствие человека, препятствия из стекла сокращают дистанцию до 2-1,5 метров, с металлом не проверял

Ответить

Олександр (10.01.2021)

Хотіли використати його в охоронній системі, але надлишкова чутливість, спрацювання від крапель дощу(герметично запакований), спрацювання на різні комахи та загальна непередбачуваність прт роботі на вулиці змусили відмовитись. Але пристрій працює однозначно і якщо відмова від спрацювання не є критична (іграшки, підсвічування...) то рекомендую.

Ответить

Олександр (10.01.2021)

Хотіли використати його в охоронній системі, але надлишкова чутливість, спрацювання від крапель дощу(герметично запакований), спрацювання на різні комахи та загальна непередбачуваність прт роботі на вулиці змусили відмовитись. Але пристрій працює однозначно і якщо відмова від спрацювання не є критична (іграшки, підсвічування...) то рекомендую.

Ответить

Игорь (12.07.2020)

Какой максимальный выходной ток у модуля? Можно ли непосредственно к выходу подключить твердотельное реле типа G3MB-202P? Или обязательно нужен транзистор?

Ответить

admin (14.07.2020)

Транзистор обязателен так как на выходе датчика установлен резистор номиналом 1кОм.

Ответить

Qwerty (15.09.2021)

На плате резистор 100 Ом. Реле G3VM-61G1 с резистором 1кОм работает без транзистора.

Ответить

Алекс (23.05.2020)

У меня датчик срабатывает нестабильно, через стену вообще не видит движения. Может ли это быть из-за пониженного напряжения питания? На плате установлен стабилизатор на 3.3 В, а в описании Vin указано от 4В

Ответить

admin (26.05.2020)

Модуль стабильно работает при напряжении питания от 3,7-4В.

Ответить

Алекс (26.05.2020)

Немного погуглив нашел информацию что установленная на модуле м/сх RCWL-9196 является почти близнецом применяемой в PIR-датчиках BISS0001. Разница только в двух выводах - 8 и 11. У RCWL 8 пин - это вход питания, 11 - выход встроенного стабилизатора 3.3V. У BISS0001 - 11 пин вход питания 3-5V и нет встроенного стаба, 8 пин - VRF/RESET. Появилось подозрение что у меня модуль с перемаркированной BISS0001 (8 и 11 пины соединены на плате). Решил проверить - отпаял 11 ногу и подал питание. На 11 выводе ничего не появилось. После обратной запайки выяснилось что модуль вышел из строя. Внешний стаб раскаляется, модуль не работает. В общем - доэкспериментировался. Придется покупать новый. Но в этот раз попробую купить модули без внешнего стабилизатора.

Ответить

Вік (13.12.2019)

Підключили до ардуіни 4 таких датчика. Перший, який найближче до контроллера зпрацьовуя як годинник, метрів 5-6 бере точно. Всі інші, на відстані 15, 30, 45 метрів - тільки як піднести руку впритул на 10 см. до датчика.

Живлення подається окремим, стабілізованим БЖ 5В. З,єднання мідною витою парою. При чому віддалені датчики однаково погано зпрацьовують.

Чого так?

Ответить

admin (13.12.2019)

Для подключении датчиков на таком расстоянии необходимо принимать меры для получения стабильного питания и устранению помех по сигнальной линии.

Ответить

Тесленко Сергей (13.11.2019)

Доволен покупкой, в перспективе еще куплю

Ответить

Олег (31.07.2019)

Гарантовано спрацьовує, якщо піднести руку на <5см з боку провідників. Якщо підносити з боку деталей - відстань чутливості менша.
На більшій відстані спрацьовує один раз з 5 на людське тіло, що рухається на відстані біля 1 метра. На тіло на відстані 40 см не реагує (сиджу зараз перед датчиком).
Іграшка. Для іншого застосування не придатний.

Ответить

Олег_К (15.11.2019)

Вам мабудь дістався такий екземпляр. В мене спрацьовував на відстані до 8 метрів, а коли з фольги зробив екран зі стороні без деталей, він почав спрацьовувати до 12 метрів. Фольгу поставив, бо мені потрібно щоб спрацьовував з однієї сторони. При цьому кут становив близько 180 градусів. Збоку теж дія зменьшилась до 5 метрів.

Ответить

Марко (08.05.2019)

Таке питання: Чи можна його підключити напряму до реле 3vdc? якщо можна, то як?

Ответить

admin (13.05.2019)

На жаль, такий варіант на практиці не використовують. Контакт OUT датчика має досить малу навантажувальну спроможність, але може керувати, наприклад, польовим транзистором.

Ответить

Олег (31.01.2019)

Правильна робота датчика залежить від його розміщення відносно металевих частин конструкції. Скажімо, відстань до плати для сліпого монтажа 5мм і 12мм - дві великі різниці. В другому випадку спрацьовування було набагато стабільніше. Також, та поверхня, якою він повернутий назовні. Кружок із зворотної сторони - випромінювач (підключений до полоски), кільце - рефлектор (підключене до землі).

Ответить

Олег (16.02.2019)

Ще виявив цікаву особливість - невпевнено спрацьовує в "ближній зоні". Для чіткої роботи відстань до об''єкта має бути не менше 1-1.5м.

Ответить

Михаил (16.01.2019)

Датчик довольно чувствительный. На практике не удается применить его на улице. При температуре ниже нуля практически не срабатывает, в отапливаемом помещении же работает. Экранируется (ослабляется) несколькими слоями пищевой фольги. Ослабить чуйку можно также подстроечным резтстором https://youtu.be/YLMlRhxgTWQ Итого: плюс-на эти деньги отличный датчик для работы в помещении. минус-нет адекватной подстройки чувствительности (но это не входит в его стоимость))

Ответить

Максим (03.08.2018)

Схема и пытания:
https://www.rogerclark.net/investigating-a-rcwl-9196-rcwl-0516-radar-motion-detector-modules/

Ответить

Піхурко Володимир (07.07.2018)

Мне не удалось заставить адекватно работать этот датчик .
Пока не разобрался в особенностях установки .
Подозреваю что у него какая-то многолепестковая направленность .
Но всетаки он рабочий .

Ответить

Владислав (06.06.2018)

В описании есть такая формулировка:
"Угол обнаружения: 120 град"
Вопрос: относительно чего указан этот угол?

.

Ответить

Дмитрий (14.05.2018)

В какую сторону идет излучение?

Ответить

Александр (04.06.2018)

Во все стороны и экранируется очень сложно (

Ответить
