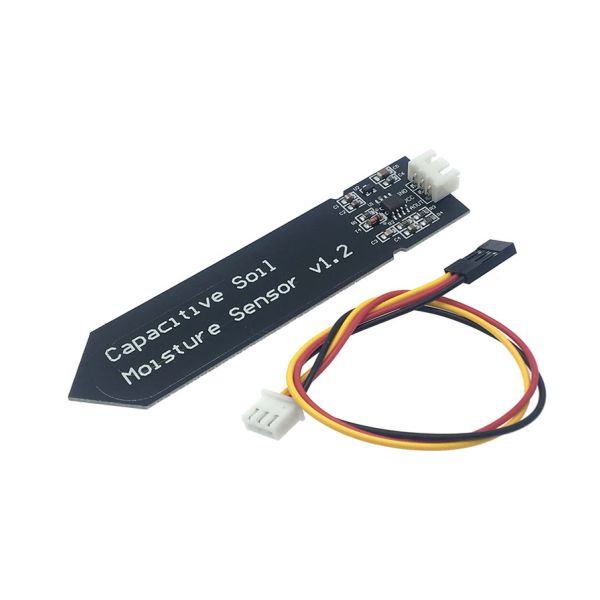

Емкостный датчик влажности почвы

Игорь (25.09.2023)

Брал для использования в открытом грунте.
Для дополнительной защиты покрыл нитролаком, верхнюю часть с радиоэлементами залил силиконом. Откалибровал.
"На стенде" работал нормально.
"В поле" через несколько недель показания датчика уже никак не коррелировали с состоянием почвы и погодой.
Отказался от использования.
На фото - датчик после полутора лет в грунте (очищен от окислов).

Денис (31.07.2022)

Сенсор низької якості, через 2 тижні роботи стали коливатися показники за межами заданих лімітів. При огляді зЄЄ"ясувалося, що захисне покриття з робочої сторони підірвалося від вологи, єлектроди піддалися корозії. Не рекомендую викидати зайві гроші, бо вистачить на стільки ж, як і звичайного.

Денис (18.06.2022)

Підскажіть будь ласка, можливо підключення 10-ти таких датчиків до esp 8266? Потрібно контролювати рівень зволоження грунта у декількох місцях!

Максим (23.05.2022)

Купил 2 штуки. Оба работают от 3.3В, ведут себя практически одинаково: 2.2 на сухую, 1.1 если накрыть ладонью (просто для сравнения).

Андрей (08.04.2021)

Не работает от 3.3В

Максим (13.03.2021)

От 3.3 вольт не завелся (на выходе 0). При питании 5 вольт на сухую выдает 4В, в воде около 3В

Юрий (13.02.2021)

Добрый день!
Обратил внимание, что показания датчика достаточно сильно меняются от температуры. Есть ли поправочные величины?

Sashkoiv (01.08.2020)

Усім вітання!
Є питання щодо роботи й підключення.
Аби знати на що розраховувати - потестив за допомогою мультиметра.
Живлення 5В.
Датчик сухий 4В
Датчик у стакані води 2,9В

Планую підключити до котроїсь із своїх ESP, але вони мають Vref 1Вольт. Це означає, що треба привести вихідну напругу до максимальної межі у 1В. Найпрстіше зробити це за допомогою дільника напруги, але вся схема працює на принципі дільника (не тільки активний опір, а й реактивний) тому додатковий дільник на резисторах створить, у найкращому випадку, нелінійність вимірювань. А в гіршому - показуватиме невідомо що.
Думав про додаткову схемку з повторювачем на операційнику, а вже потім дільник на резисторах і профіт!

Але турбує інше - з таким діапазоном показників саме ефективний діапазон тільки в 1 вольт - тобто 20%. При 10бітному АЦП - досить не серйозно.

Питання 1: Можна зробити так, аби крайні значення діапазону були 0В і 1В?

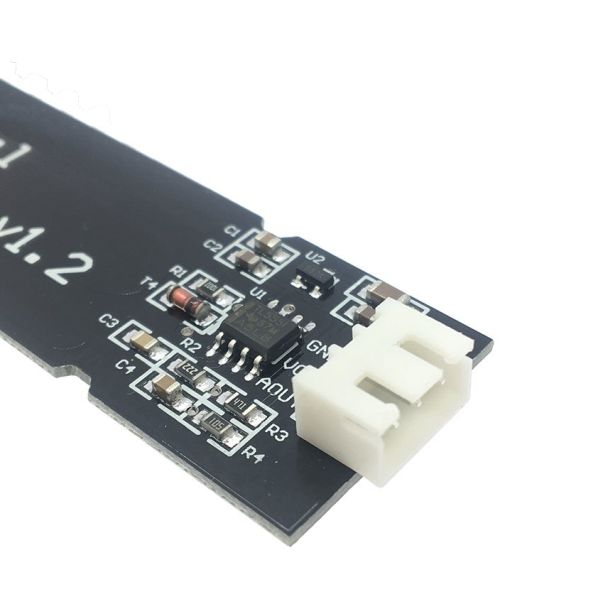

Плата базується на таймері 555, котрий має мінімальну напругу живлення 4.5В, а у описі вказано, що можна живити від 3В3

Питання 2: Як воно працює у людей від 3В3? Значення не плавають? Є повторення результатів вимірювань за ідентичних умов типу стакана з водою?

Дмитро (08.01.2020)

1. Калібрувати потрібно кожний конкретний датчик, на жаль. Ось мої екстремуми: 442 — вода (100%), 843 — сухе повітря (0%). У інших людей бачив інші значення.
2. ESP8266 від NodeMCU вже має на борту дільник напруги, тож можна напряму встромляти датчик на A0 (але краще замінити маму 3х на кінці на 3 по 1)

Станислав (11.07.2019)

к контроллеру кроме этого датчика подключено 2 релешки. коммутируют 70 и 16 ватт нагрузки от сети 220. так вот когда включается первая релешка - напряжение между землей и сигнальным проводом возрастает на 0,25 вольта. когда включается вторая - на 0,03 вольта. соответственно показания получаются некорректными. при этом питание на сам датчик не скачет. я так подозреваю такое происходит из-за общей земли. кто подскажет как такое лечить?

Станислав (24.06.2019)

кто может подсказать, удалось ли подключить к ESP32 данный датчик. потому что у меня лично он нормально работает только при подключении к 34 и 34 пинам. при подключении к остальным выдает либо 0 либо 4096. я так подозреваю нужно играться с ADC чтобы получать вменяемые цифры на других пинах?

Григорий (30.04.2019)

датчик пришел на следующий день после оплаты. Все работает. В сухом состоянии выдает на аналоговый вывод дает сигнал 200-250... При погружении в воду - до 600... Чтоб отображал значение влажности в почве, земля должна быть плотно прижата к датчику, иначе прказывает сухую землю...

Роман (20.03.2019)

Добрый вечер. Очень прошу помощи.
Купил и подключил данный датчик, но на выходе имею это не зависимо или он погружен в влажную землю или просто на поверхности:

h1=870
h1=870
h1=865
h1=865
h1=868
h1=857
h1=858
h1=862
h1=864
h1=862
h1=863

код:
int raw = 0;

void setup() {
Serial.begin(9600);
pinMode( A0, INPUT );
}

void loop() {
raw = analogRead(A0);
Serial.print("h1=");
Serial.println(raw);
delay(1000);
}

Иван (13.02.2019)

ESP8266. девайс висит на А0. analogRead выдает значение 54(54-56 если быть точным) погруженным в воду. Подскажите, это нормально?

Сергей (07.11.2018)

Классный датчик, но я им корни вазона повредил. теперь поливать нечего(

Андрей (01.11.2018)

Я правильно понимаю что с помощью этого датчика можно точно измерить влажность на огороде, например, перед посадкой летом?
