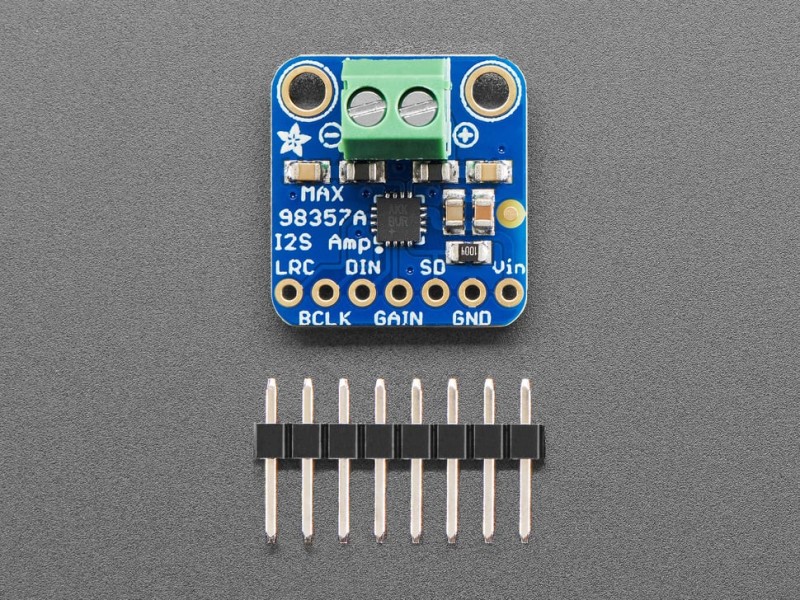

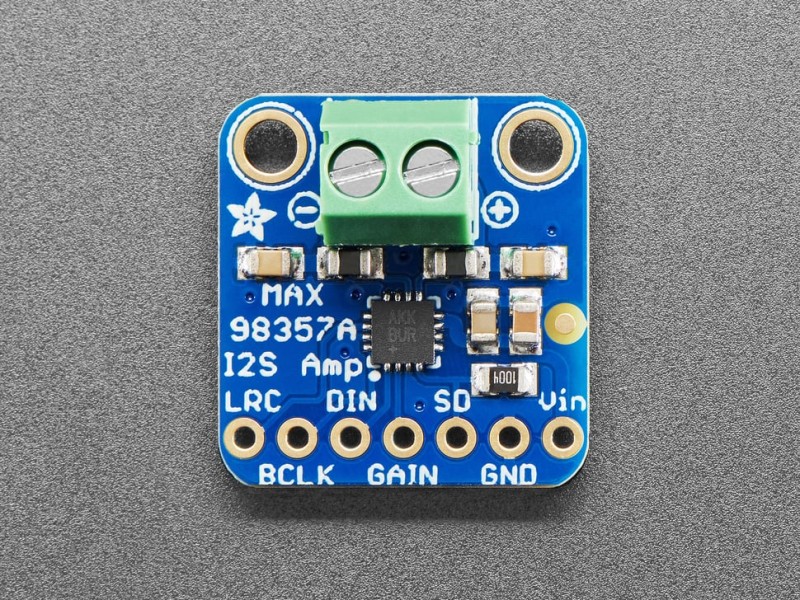

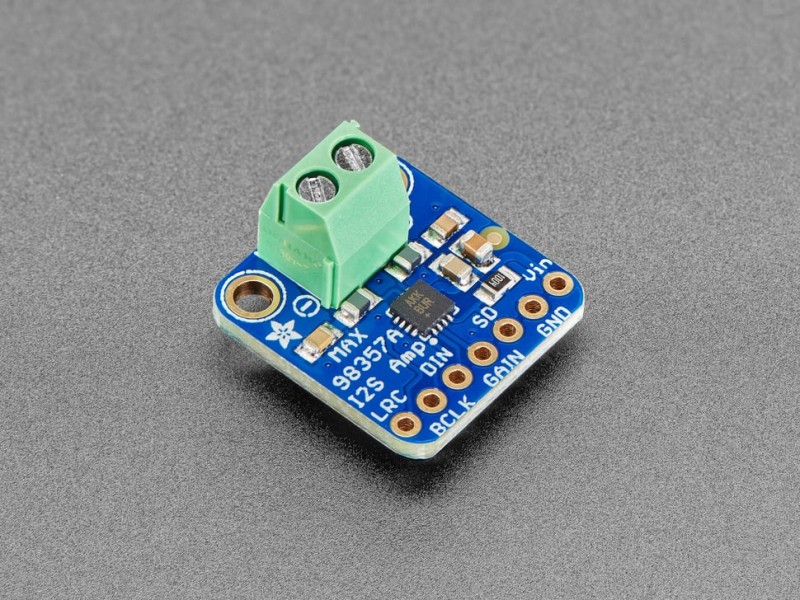

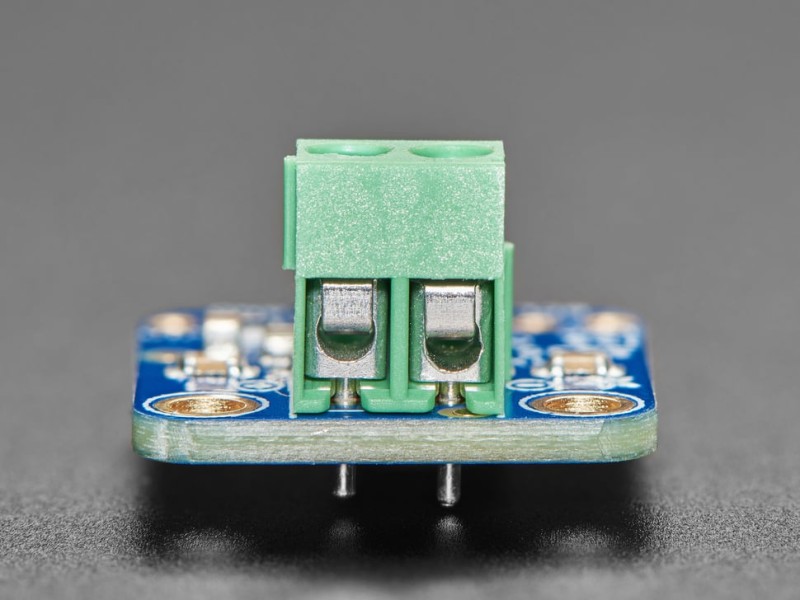

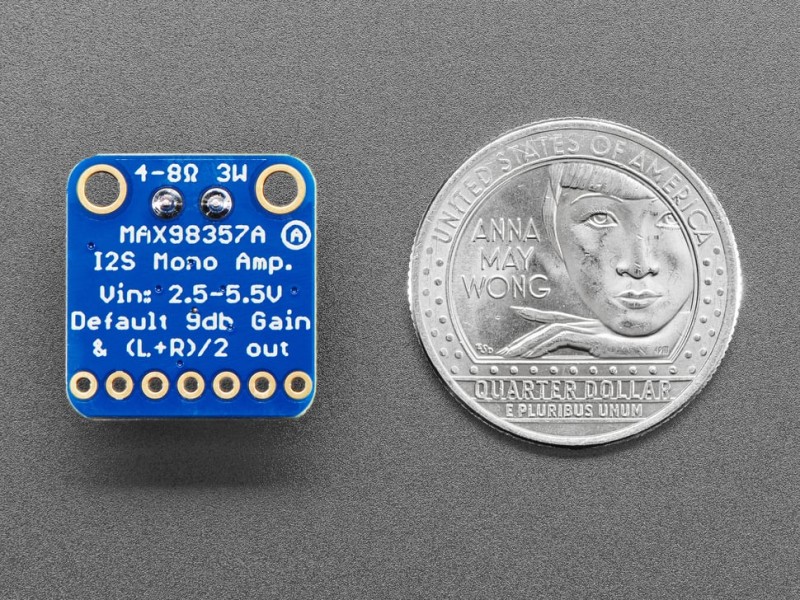

Звуковой монофонический I2S модуль с 3Вт усилителем класса D на MAX98357A от Adafruit

Доступный высококачественный монофонический звуковой модуль для мини-компьютеров Raspberry Pi со встроенным усилителем мощности - идеальное решение для превращения Raspberry в аудио-центр. В модуле применены звуковой ЦАП MAX98357 I2S со встроенным 3Вт усилителем D-класса. ЦАП подключается к компьютеру при помощи цифрового интерфейса I2S.

Код производителя: 3006

I2S (не путать с интерфейсом I2C) цифровой интерфейс, используемый в профессиональной звуковой технике и поддерживается большим количеством специализированных микросхем. Для подключения используется 4 сигнальных провода (data in, data out, bit clock и выбор канала left-right). Обычно, аудиоустройства самостоятельно преобразуют входящие данные и конвертируют их в аналоговых сигнал, который можно непосредственно подавать на наушники или линейный вход усилителя.

Примененный усилитель обладает высокой выходной мощностью как для такого маленького размера. Он развивает выходную мощность до 3,2Вт на 4Ом нагрузке при питании от источника 5В. Усилитель построен по схеме усилителей D-класса и оснащен защитой от перегрева и перегрузки.

• I2S позволяет подключать его к 3.3В или 5В логическим схемам.
• Вход Gain позволяет выбирать необходимый коэффициент усиления. Комбинации подтягивающих резисторов позволяют выбирать усиление из ряда: 3dB, 6dB, 9dB, 12dB или 15dB.
• Вход ShutDown/Mode используется для отключения интерфейса и усилителя.

По умолчанию усилитель работает по формуле (L+R)/2. Подключив внешний резистор можно использовать усилитель как для правого так и для левого каналов.

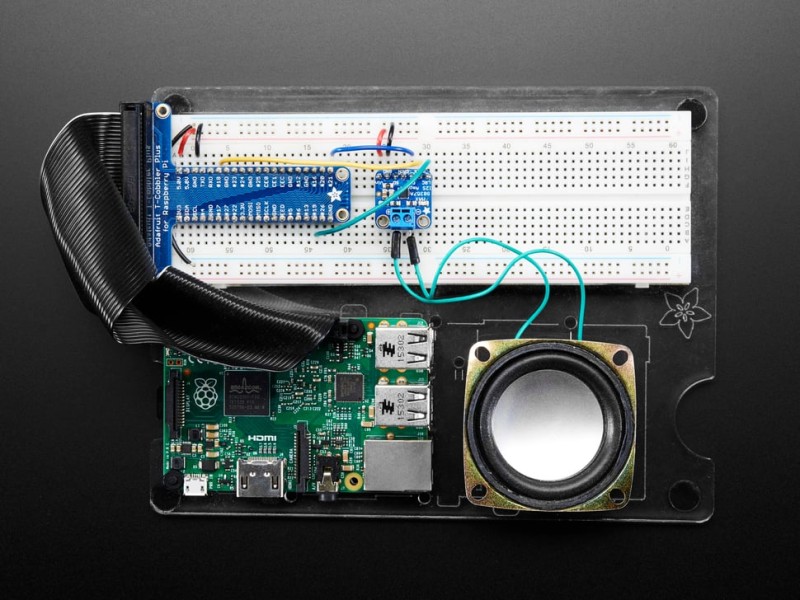

Модуль превосходно работает совместно с Raspberry Pi, Arduino Zero и другими микроконтроллерами с I2S звуковым выходом

Характеристики:

• Выходная мощность: 3.2Вт на нагрузке 4Ω, 10% THD, 1.8Вт на нагрузке 8Ω, 10% THD, при питании от 5В источника
• PSRR: 77 dB типовое @ 1KHz
• I2S частота семплирования от 8КГц до 96КГц
• Сигнал MCLK: не требуется
• Шумоподавление: щелчки
• Усиление: 3dB, 6dB, 9dB, 12dB, 15dB
• Защиты: от перегрузки и перегрева
