Радиоудлинитель 315Мгц (пара)

код: AOC136

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
67 грн

в наличии



Купить в один клик

92
голосовать
Нашли дешевле?
  • Радиоудлинитель 315Мгц (пара)
  • Радиоудлинитель 315Мгц (пара)
  • Описание
  • Отзывы (22)
  • Задать вопрос

Радио удлинитель 315Мгц состоит из передатчика и приемника, обычно используется для удаленного управления.

Характеристики:

  • частота 315МГц
  • амплитудная модуляция
  • выход приемника: логическая единица 1/2 напряжения питания, логический ноль 0,7В
  • питание передатчика: 3-12В (чем выше напряжение, тем больше мощность передачи)
  • размер передатчика: 19х19мм
  • размер приемника: 30х13мм

Для удаленного управления обычно используется следующая схема:

МК → Энкодер → Передатчик

Приемник → Декодер -→ МК или исполнительное устройство.

PT2272 (энкодер) и PT2262 (декодер) могут быть исключены из схемы, их назначение сводится к:

  • Избежать путаницы, когда используется несколько радио удлинителей в одном диапазоне
  • Изоляция помех

Можно интегрировать энкодер и декодер в МК на обоих сторонах связи. В любом случае, если в зоне действия нет других источников передачи, работающих на частоте 315Мгц, можно использовать радио удлинитель как прямое кабельное соединение.

Дальность связи на открытом пространстве: до 150м, в помещении - около 20 метров (в зависимости от типа стен). Модуляция ASK. Примеры скетчей в документации к библиотеке VirtualWire (см. ниже).

Ссылки:

Отзывы покупателей про Радиоудлинитель 315Мгц (пара)

Башинський Руслан (17.11.2022)

Відправили швидко, все приїхало як замовляв.

Ответить

Анатолий (03.11.2022)

Комплект описаний як працюючий на частоті 315 мГц, а посилання на докладний опис дає схему на 433 мГц. Де ж істина:)

Ответить

Бурик Алексей (25.10.2023)

Рабочая частота задаётся:
В передатчике- кварцем в опорном генераторе; частота указана на самом кварце в МГц.

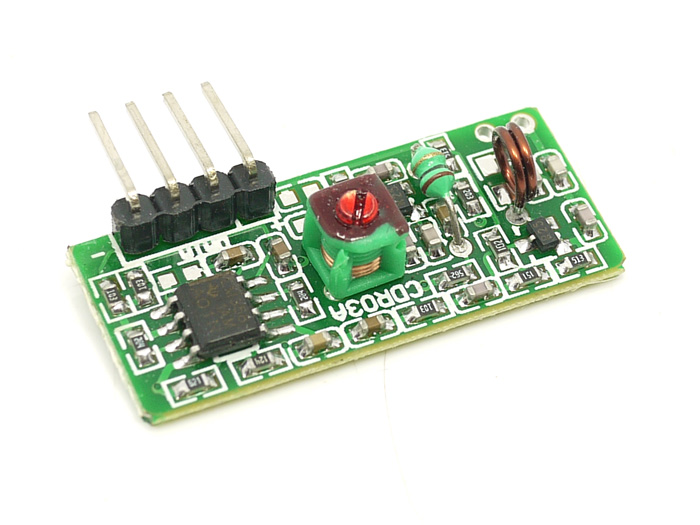

С приёмником немного сложнее, частота приёма задана колебательным контуром, регулируется латунным сердечником, подстраивается ТОЛЬКО специальной диэлектрической отвёрткой; в приёмниках на 315МГц катушка индуктивности имеет 3,5 витка. На 433МГц- 2,5 витка.
Не рекомендую пытаться перестроить с одного диапазона на другой т.к. прийдётся заменять (по-хорошему) ВСЕ индуктивности и половину вч смд конденсатов.

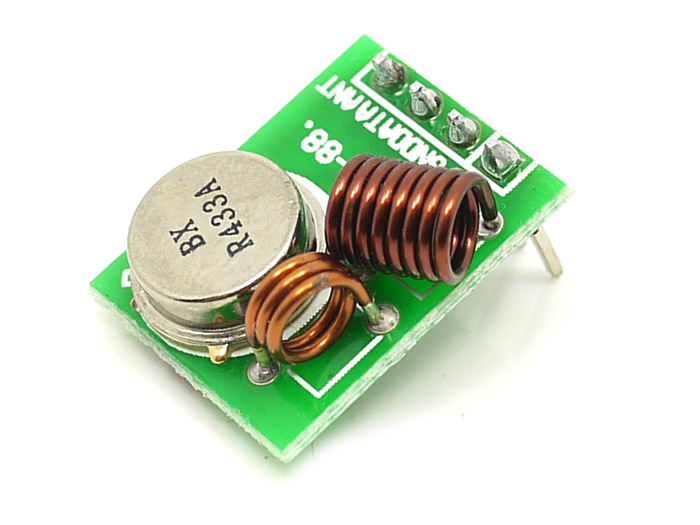

на фото, по ошибке очевидно,- пара именно на 433 МГц.
Корень зла этой пары в передатчике. Подобный приёмник применён в паре ДУ брелок-приёмник на 4 кнопки. На открытой местности с 23 см антенной на прм даёт 100м, дальше уже срывает(315МГц). но в брелке- ещё каскад усиления и питание 12v.

Ответить

Артур (26.10.2022)

швидка відправка, все приїхало як замовляв, дякую

Ответить

Клінов Андрій Сергійович (08.12.2021)

Очевидно ця плата працює аналогічно як 433, а якраз придбав їх разом і про 433тій написав, що ним незадоволений. І ось чому:
В якості цифрової передачі чи прийому - не годиться.
Приймач на виході видає постійний рандомний сигнал, який відфільтрувати ніяк не вдається і повірте мучився пару днів. Щодо передавача нічого не можу сказати, немає як протестувати, оскільки приймач непрактичний. Приймач тестується легко, оскільки є пру різних пультів. Тест провалено. Де його ще можна використати? Не маю поняття. Буду тепер перед покупкою вивчати відгуки та огляд в Ютубі. Поспішив. Можливо з дорожчих є щось гідне, проте дана китайська модель не вартує уваги. Не рекомендую.

Ответить

Клінов Андрій Сергійович (10.12.2021)

Дуже вибачаюсь за попередній відгук (видаліть, щоб не вводив в оману людей). Подавав 5 Вольт і тому приймач давав сильні шуми. Тепер подав на приймач 3,3V і все чітко запрацювало. В описі сказано, що для передавача можна напругу давати від 3-12, а про приймач нічого не сказано, крім цього блогери в ютуб скаржились на аналогічні проблеми як в мене і я подумати не міг, що якщо подати на приймач три вольта, то все запрацює чітко. Тому беру слова назад - я задоволений.

Ответить

Толя (17.12.2020)

А можна замовити окремо тільки модуль передавача. І цікаво скільки він коштує?

Ответить

admin (19.12.2020)

Продаеться тільки комплектом.

Ответить

Ільяш Петро (10.02.2020)

Модули работают, но больше 5 м от них - НЕ ЖДИТЕ. У меня устойчиво - 1,5м. на $1.5 свои - они и работают :))

Ответить

admin (10.02.2020)

В отсутствии помех модули обеспечивают дальность связи до 30-50 метров.

Ответить

Толя (17.12.2020)

А якщо антену добавити

Ответить

ТОВ (24.01.2017)

покупал в разных местах, только здесь модули работают

Ответить

ТОВ (05.01.2017)

все ок

Ответить

Юрий (05.09.2015)

Какое напряжение нужно подавать на вывод DATA передающего модуля относительно земли, +5 вольт?

Ответить

admin (07.09.2015)

Здравствуйте. Да, 5в

Ответить

Алексей Павленко (06.04.2015)

Все как всегда на высшем уровне. Рекомендуемая либа VirtualWire работает на ура.

Ответить

Ротарь Сергей Юрьевич (13.02.2015)

Добрый день
Товар понравился
Все качестенное дальше буду с Вами работать
Только чтоб цены из-за доллара не поднялись
Спасибо

Ответить

Витер Андрей (28.12.2014)

На плате передатчика немного сдвинулся виток контурной катушки, он заметно ниже чем остальные, видимо или при упаковке или еще где то его задели, наврядли он такой с завода. Надеюсь это не повлияет на рабочую частоту.

Ответить

Руденький Сергей (14.10.2014)

заказал, перезвонили.. уточнили по заказу и в этот же день отправили.. на следующий день заказ был у меня.. пока только два радиоудлинителя расковырял :-) из 4х. Оба работают нормально. продолжаю над ними издеваться:-)

Ответить

Вітвіцький Олег (29.04.2014)

Замовлення прийшло швидко і в гарній упаковці.
Дякую Вам.

Ответить

Рябцев Олег Олегович (27.02.2014)

Товар соответствует описанию, доволен реакцией магазина

Ответить

довгалюк максим олксандрович (09.02.2014)

очень понравился товар, замечатильная упаковка и легко работать сним .

Ответить
