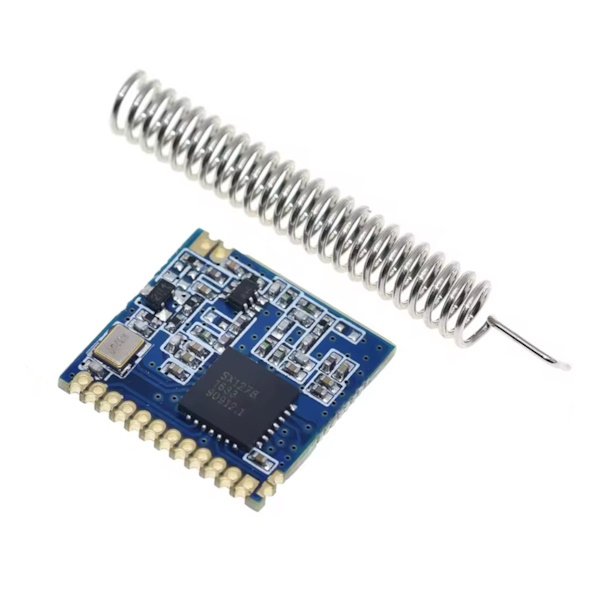

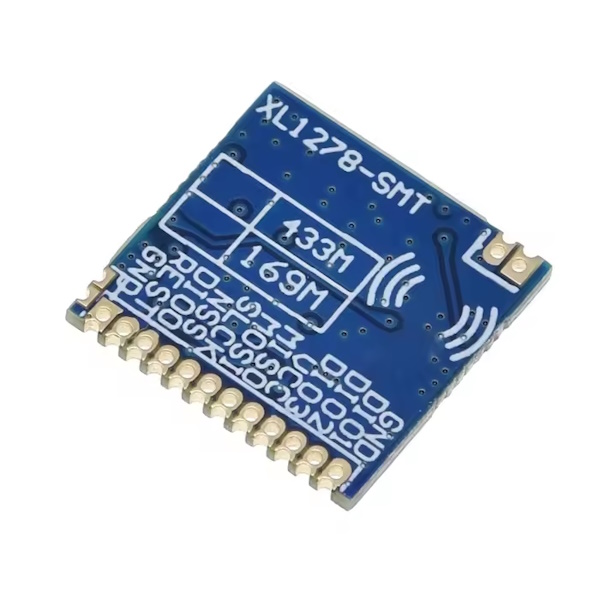

Модем LoRa 433 МГц на чипе SX1278

Приемопередатчики SX1278 оснащены модемом дальнего радиуса действия LoRa®, который обеспечивает сверхширокополосную связь с расширенным спектром и высокую помехоустойчивость при минимальном потреблении тока. Используя запатентованную Semtech технику модуляции LoRa, SX1278 может достичь чувствительности свыше -148 дБм, используя недорогие микросхемы и сопутствующие комплектующие. Высокая чувствительность в сочетании со встроенным усилителем мощности +20 дБм обеспечивает лучший в отрасли бюджет канала связи, что делает его оптимальным для любого применения, требующего частотного диапазона или надежности. LoRa-модуль также обеспечивает преимущества как в блокировании так и в избирательности по сравнению с традиционными методами модуляции, решая традиционный компромиссный замысел между диапазоном, помехоустойчивостью и потреблением энергии.

Характеристики:

• Метод модуляции: FSK/GFSK, LoRa
• Тип связи: Полудуплексная связь
• Рабочая частота: 433 МГц
• Отклонение канала (ADJ): 56 dBm
• Чувствительность RX: -148 dBm
• Рабочий диапазон: ISM multiband
• Интеллектуальный сброс, монитор низкого напряжения, синхронный wakeup, режим низкой мощности, режим сна
• Потребляемая мощность в режиме приема: 12 ~ 13 мА
• Внутренний буфер: 256 байт FIFO TX/RX
• Обнаружения сигнала канала передачи данных: ISSI
• Режим передачи: FIFO/прямой режим (рекомендуемый режим пакета FIFO)
• Варианты конфигурации:
  • AFC
  • Пробуждение при наличии радиосигнала
  • Понижение потребляемой мощности
  • Обнаружение несущей
  • FEC коррекция ошибок
  • EC шифрование

Особенности использования:

• Напряжение должно быть в диапазоне 1,8 ~ 3,6 В. Если напряжение питания превысит 3,6 В микросхема модуля выйдет из строя. Рекомендуемое напряжение 3,3 В.
• Антенна должна располагаться вдали от системы заземления.
• Максимальная скорость SPI интерфейса не более 10 МГц.
• Выходы DIOO и DIO2 являются обычными выводами ввода/вывода и могут управляться пользователем.
• В многоканальной системе разнос частот каналов должен составлять не менее 1 МГц. Если разнос меньше 1 МГц это приведет к взаимным помехам устройств.
• Примечания:
  • Скорость связи модуля влияет на расстояние связи, чем выше скорость связи, тем меньше расстояние связи.
  • Скорость связи модуля повлияет на чувствительность приемника, чем выше скорость связи, тем ниже будет чувствительность.
  • Напряжение питания повлияет на мощность передачи, в пределах допустимого диапазона рабочего напряжения питания, чем ниже напряжение, тем ниже будет мощность передачи.
  • Изменение рабочей температуры может привести к смещению рабочей частоты. Это не влияет на работу пока температура находится в диапазоне рабочих температур.
  • Антенна сильно влияет на расстояние связи, поэтому следует применять антенну, которая соответствует частоте модуля, коэффициент стоячей волны должен быть небольшим и сопротивление близко к 50 Ом
  • Расположение и способ установки модуля могут повлиять на расстояние связи.

Ссылки:

• Даташит на модуль SX1278
