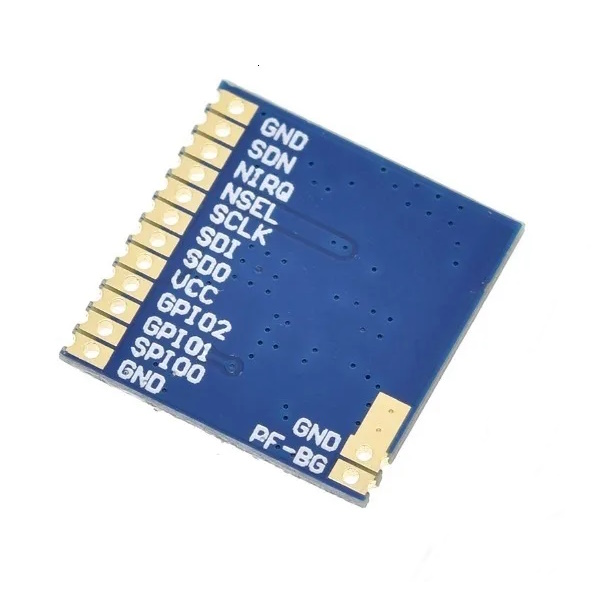

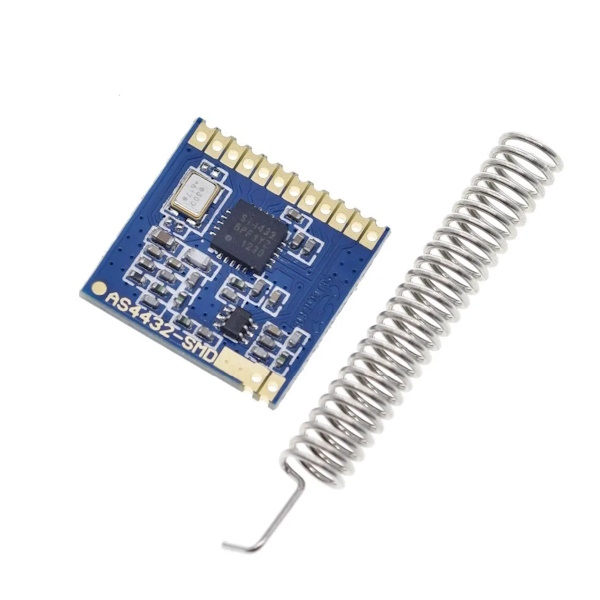

Трансивер 433МГц на чипе SI4432

Приемопередатчики на микросхеме SI4432 предназначені для построения радиобмена на частоте 433 Мгц. Высокая чувствительность в сочетании со встроенным усилителем мощности +20 дБм обеспечивает лучший в отрасли бюджет канала связи, что делает его оптимальным для любого применения, требующего частотного диапазона 433МГц и надежности.

Характеристики:

• Метод модуляции: FSK/GFSK, OOK
• Тип связи: Полудуплексная связь
• Рабочая частота: 433 МГц
• Отклонение канала (ADJ): 56 dBm
• Чувствительность RX: -118 dBm
• Рабочий диапазон: ISM multiband
• Интеллектуальный сброс, монитор низкого напряжения, синхронный wakeup, режим низкой мощности, режим сна
• Потребляемая мощность в режиме приема: 12 ~ 13 мА
• Внутренний буфер: 64 байт FIFO TX/RX
• Обнаружения сигнала канала передачи данных: ISSI
• Режим передачи: FIFO/прямой режим (рекомендуемый режим пакета FIFO)
• Варианты конфигурации:
  • AFC
  • Пробуждение при наличии радиосигнала
  • Понижение потребляемой мощности
  • Обнаружение несущей
  • FEC коррекция ошибок
  • EC шифрование

Особенности использования:

• Напряжение должно быть в диапазоне 1,8 ~ 3,6 В. Если напряжение питания превысит 3,6 В микросхема модуля выйдет из строя. Рекомендуемое напряжение 3,3 В.
• Антенна должна располагаться вдали от системы заземления.
• Максимальная скорость SPI интерфейса не более 10 МГц.
• Выходы DIOO и DIO2 являются обычными выводами ввода/вывода и могут управляться пользователем.
• В многоканальной системе разнос частот каналов должен составлять не менее 1 МГц. Если разнос меньше 1 МГц это приведет к взаимным помехам устройств.
• Примечания:
  • Скорость связи модуля влияет на расстояние связи, чем выше скорость связи, тем меньше расстояние связи.
  • Скорость связи модуля повлияет на чувствительность приемника, чем выше скорость связи, тем ниже будет чувствительность.
  • Напряжение питания повлияет на мощность передачи, в пределах допустимого диапазона рабочего напряжения питания, чем ниже напряжение, тем ниже будет мощность передачи.
  • Изменение рабочей температуры может привести к смещению рабочей частоты. Это не влияет на работу пока температура находится в диапазоне рабочих температур.
  • Антенна сильно влияет на расстояние связи, поэтому следует применять антенну, которая соответствует частоте модуля, коэффициент стоячей волны должен быть небольшим и сопротивление близко к 50 Ом
  • Расположение и способ установки модуля могут повлиять на расстояние связи.

Ссылки:

• Даташит SI4432
