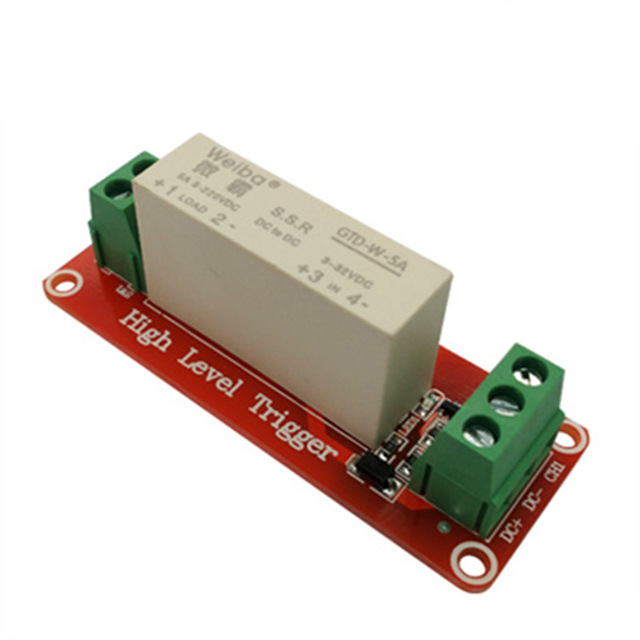

Модуль 1-но канального твердотельного реле построен на GTD-W-5A и предназначен для коммутации постоянного напряжения. Отличительной особенностью твердотельных реле есть полное откутствие подвижных контактов и контактов вообще. Этим обусловлена их исключительная надежность и бесшумность работы. Для управления реле достаточно подать на него цифровой сигнал с микроконтроллера - токоограничительный резистор находится внутри самого реле. Так же в реле не предусмотрена схема контроля перехода выходного напряжения через 0 - это дает возможности применять данное реле в схемах с фазо-импульсным управлением.
Описание контактов:
DC+: положительный питания
DC-: отрицательный питание
CH: вход управления
Характеристики:
Твердотельный модуль: GTD-W-5A
Количество каналов: 1
Коммутируемое напряжение: DC от 5 до 220 В
Коммутируемый ток: макс. 5А
Напряжение управления: от 3В до 32В
Активный уровень: высокий
Максимальный ток управления: 12.5 мА
Рабочий ток управления: 2мА
Размеры: 72*27*25 мм
Отзывы покупателей про Мощный 1-канальный модуль твердотельного реле 5-220VDC в 3-32VDC 5А (High Level)
Сергей (06.10.2021)
1) на плате в силовой части нарисован просто контакт, который не подразумевает соблюдение полярности, но реально полярность важна (и это указано на самом реле)
А +
В -
если подключите неверно, будет всегда включён, скорее всего, там стоит полевик с обратным диодом.
2) Полярность сигнала управления "Прямая" а не "обратная" как указано в описании, т.е. + (лог1) на выводе СН приводит к включению реле, а отсутствие напряжения на этом выводе, отключает реле.
Одне реле згоріло
друге викинув, щоб не паритись, що згорить як і перше.
підключав через них лед світло на мотоцикл
поставив 2 реле від авто звичайнихю Проблем немає.
Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Могли бы пожалуйста, уточнить, коммутируемое напряжение от 5В до 220В постоянного тока, или всё же от 100В до 220В, как в описании ?
Может, для кого-то будет важно.
*На остальных реле (больше каналов) - такая же ситуация.
