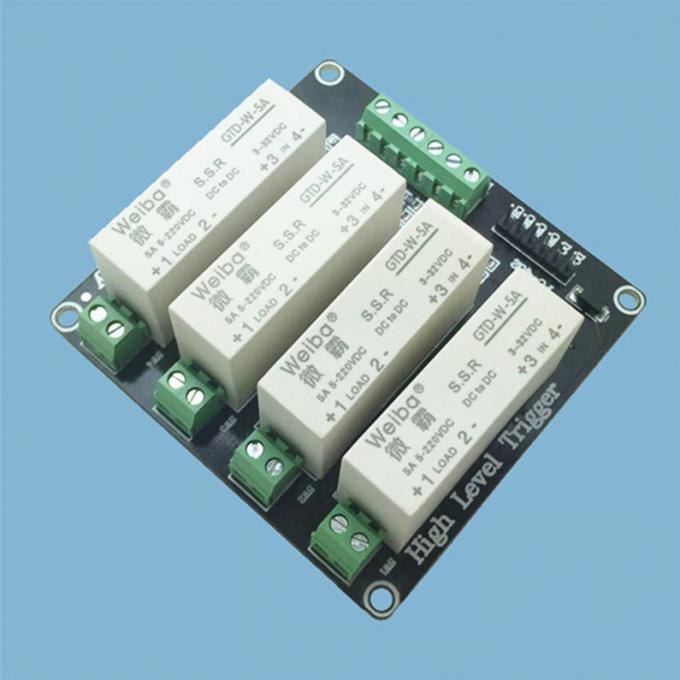

Мощный 4-х канальный модуль твердотельного реле 5-220VDC в 3-32VDC 5А (High level)

код: AOC694

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

777 грн с НДС

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы (4)
Задать вопрос

Модуль 1-но канального твердотельного реле построен на GTD-W-5A и предназначен для коммутации постоянного напряжения. Отличительной особенностью твердотельных реле есть полное откутствие подвижных контактов и контактов вообще. Этим обусловлена их исключительная надежность и бесшумность работы. Для управления реле достаточно подать на него цифровой сигнал с микроконтроллера - токоограничительный резистор находится внутри самого реле. Так же в реле не предусмотрена схема контроля перехода выходного напряжения через 0 - это дает возможности применять данное реле в схемах с фазо-импульсным управлением.

Описание контактов:

DC+: положительный питания
DC-: отрицательный питание
CH: вход управления

Характеристики:

Твердотельный модуль: GTD-W-5A
Количество каналов: 1
Коммутируемое напряжение: DC от 5 до 220 В
Коммутируемый ток: макс. 5А
Напряжение управления: от 3В до 32В
Активный уровень: высокий
Максимальный ток управления: 12.5 мА
Рабочий ток управления: 2мА
Размеры: 72*71*25 мм

Отзывы покупателей про Мощный 4-х канальный модуль твердотельного реле 5-220VDC в 3-32VDC 5А (High level)

Сергей (06.10.2021)

1) на плате в силовой части нарисован просто контакт, который не подразумевает соблюдение полярности, но реально полярность важна (и это указано на самом реле)
А +
В -
если подключите неверно, будет всегда включён, скорее всего, там стоит полевик с обратным диодом.
2) Полярность сигнала управления "Прямая" а не "обратная" как указано в описании, т.е. + (лог1) на выводе СН приводит к включению реле, а отсутствие напряжения на этом выводе, отключает реле.

Ответить

Денис (28.04.2020)

Отримав сьогодні своє замовлення № 187185.
А "Мощный 4-х канальный модуль твердотельного реле 5-220VDC в 3-32VDC 5А" не працює.

Ответить

admin (29.05.2020)

Lj,hsq

Ответить

admin (29.05.2020)

Добрый день. Вы можете написать нам на почту с указанием номера вашего заказа описанием проблемы и фотографией модуля и мы с вами обязательно свяжемся для решения данного вопроса.

Ответить
