Конструктор "Частотомер цифровой 1 Гц - 50 МГц" набор для самостоятельной сборки
код: KIT110
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
249 грн
в наличии
Описание
Отзывы (14)
Задать вопрос

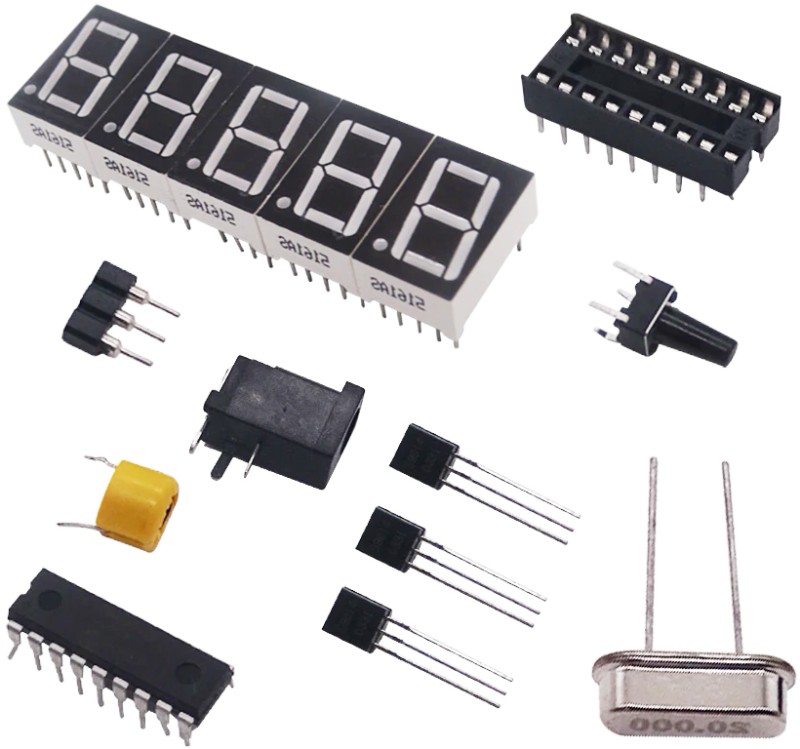

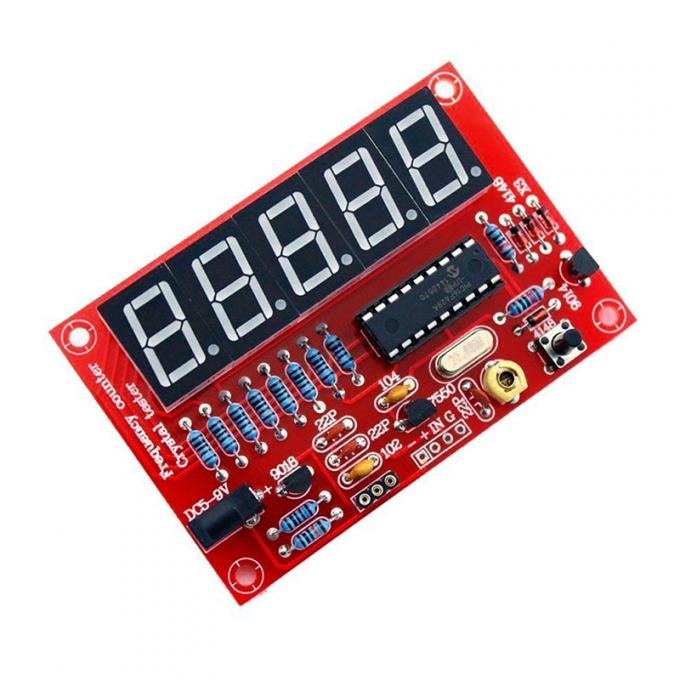

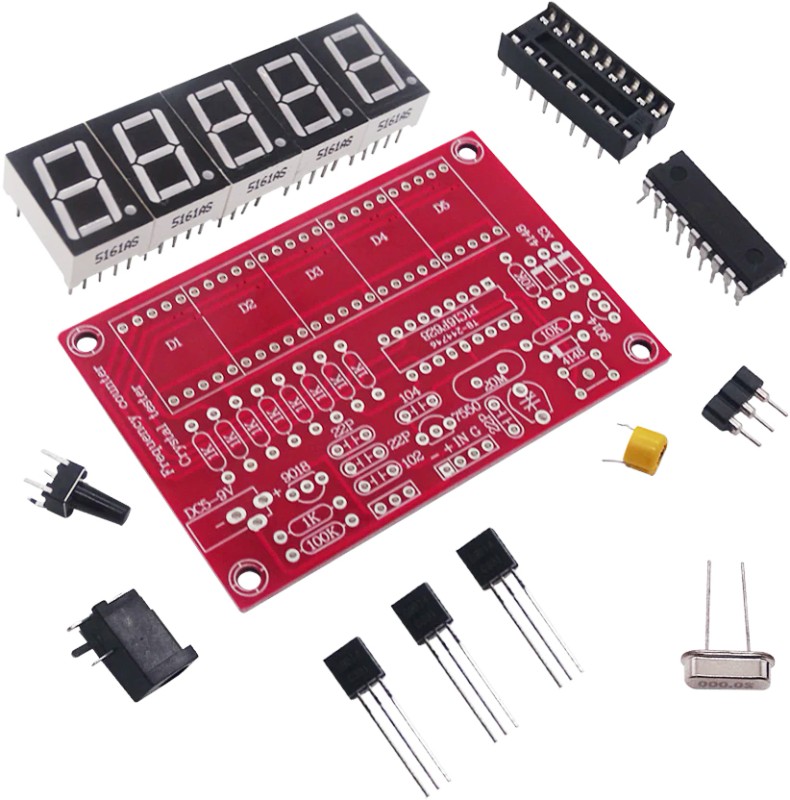

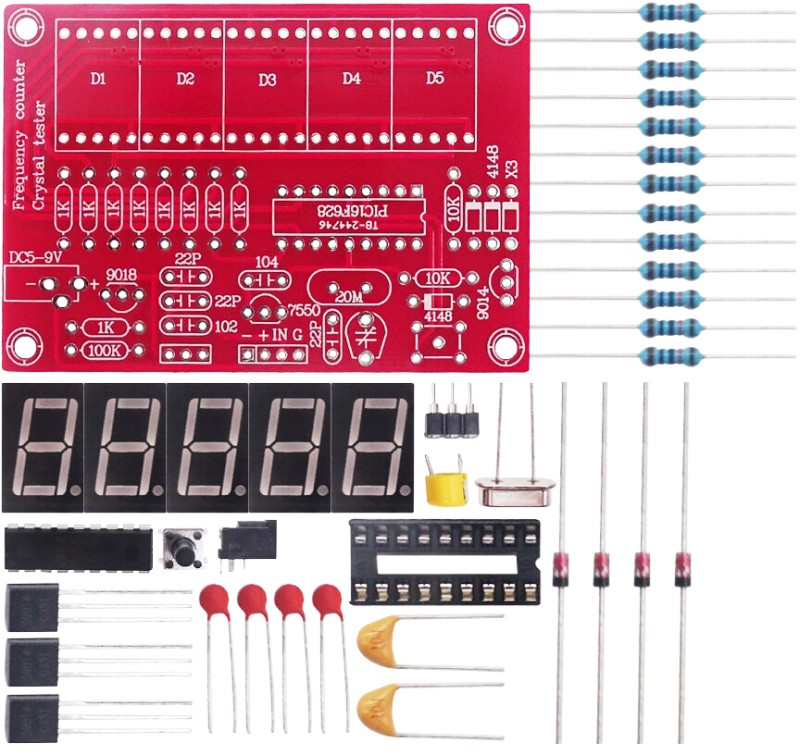

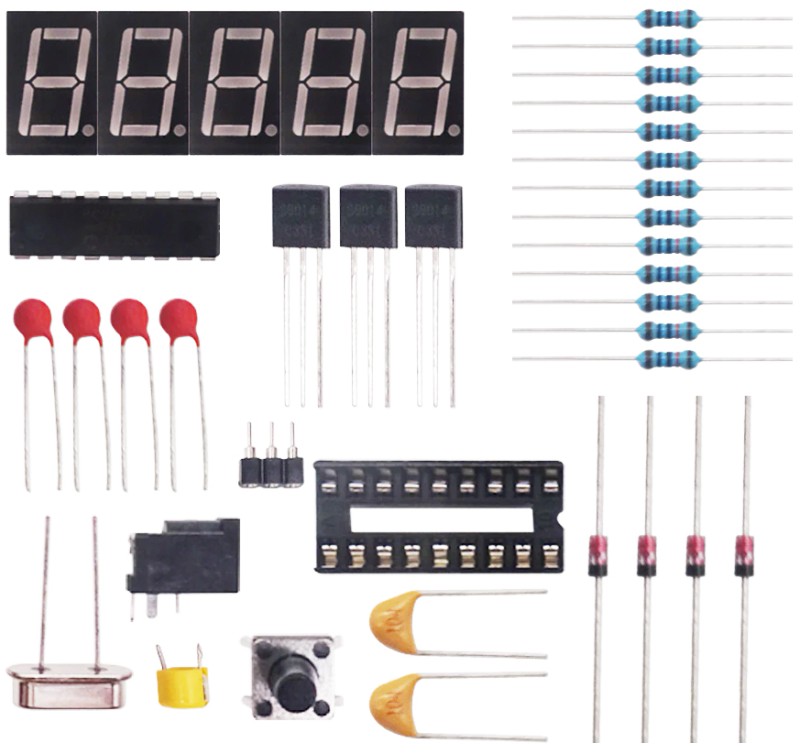

Набор компонентов для самостоятельной сборки частотомера с диапазоном от 1Гц до 50МГц и функцией тестера кварцевых резонаторов. С его помощью легко обнаружить неисправность генератора, измерить и подстроить частоту. Конструктор содержит только детали и плату, для сборки готового изделия Вам понадобится паяльник, припой и флюс (канифоль). Будет полезным как начинающим так и опытным электронщикам.
Возможности частотомера:
Позволяет измерять частоты кварцевых резонаторов;
Режим энергосбережения (если нет изменения показаний частоты — автоматически выключается дисплей (мигает 0)
Автоматическое переключение диапазонов измерения частоты
При отображении результатов в кГц мигает точка, отображающая дробную часть
При отображении результатов в МГц светится точка, отображающая дробную часть
Возможность самостоятельно запрограммировать полярность входа
Возможность запрограммировать величину, которая будет вычитаться или прибавляться к измеренному значению (цифровая шкала)
