DSO Shell DSO150 осциллограф с щупом P6100

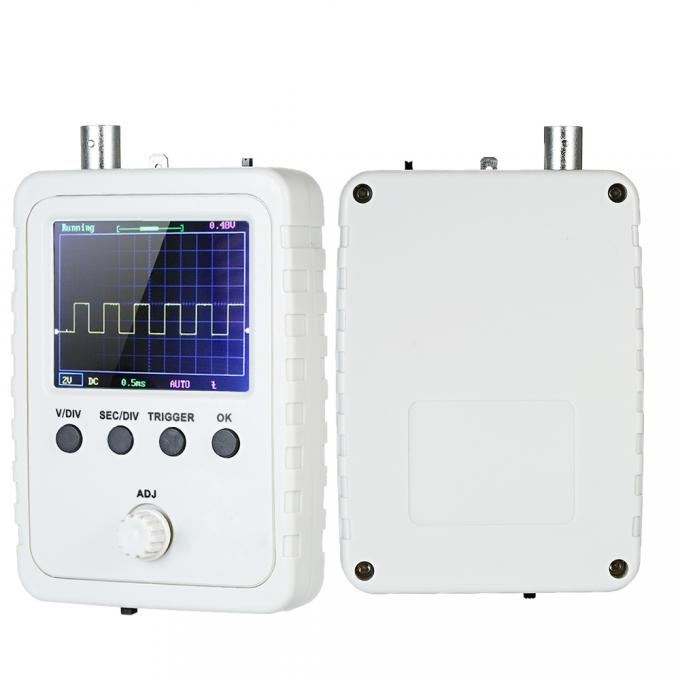

Осциллограф DSO150 на базе контроллера ARM Cortex-M3 (STM32F103C8) с TFT дисплеем 2.4 дюйма. Вы получите простой и надежный осциллограф. Данный осциллограф достаточно прост в использовании – с его помощью можно просмотреть форму сигнала, частоту, период, ширину импульса и пр. Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор, как для новичков, так и для опытных радиолюбителей. Питание осуществляется от батареи крона 9В.

Описание органов управления осциллографа DSO150:

• V/DIV - выбор чувствительности (вольт на деление). Вертикальная позиция сигнала. При долгом нажатии - калибровка нуля (необходимо перевести переключатель AC/DC/GND в положение GND).
• SEC/DIV - выбор времени (секунд на деление). Перемещение сигнала по горизонтали. При долгом нажатии - переход в центр буфера
• TRIGGER - выбор режима триггера (Auto, Normal, Single). Выбор типа триггера (по фронту, по спаду). При долгом нажатии - установка уровня триггера по среднему значению амплитуды сигнала.
• OK - включение режима HOLD ("заморозка" сигнала). При долгом нажатии - включение/выключение замеров.
• ADJ - Изменение выбранного параметра. При долгом нажатии - выбор напряжения тестового сигнала.
• OK + TRIGGER - Сохранение текущего сигнала в EEPROM.
• OK + SEC/DIV - Отображение сохранённого сигнала из EEPROM
• SEC/DIV + TRIGGER - при долгом нажатии восстановление заводских настроек.

Описание отображаемых параметров на дисплее:

• Freq - частота
• Cycl - период
• Duty - заполнение ШИМ в %
• Vmax - максимальное напряжение
• Vmin - минимальное напряжение
• Vavr - среднее напряжение
• Vpp - амплитуда сигнала (Vmax — Vmin)
• Vrms - эффективное значение напряжения переменного тока

Основная площадь дисплея поделена на 12 делений по горизонтали и 8 делений по вертикали. Слева находится стрелка - указатель нулевого уровня. Справа - указатель уровня триггера.

Сверху отображается статус осциллографа (Running / HOLD), горизонтальная позиция в буфере, и одно из состояний триггера:

• Holdoff — триггер выключен до тех пор, пока буфер не заполнен до точки его запуска.
• Waiting — ожидание необходимого фронта волны.
• Trigged — сигнал зарегистрирован.

Если в режиме триггера AUTO установлен режим времени 50 мс/дел и медленнее, то триггер автоматически переходит в статус Holdoff с постоянным движением осциллограммы справа налево.

В нижней части дисплея отображается чувствительность, напряжение (AC/DC), режим времени, режим триггера, тип триггера (по фронту или по спаду).

Особенности:

• Микроконтроллер: ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовый TFT
• Возможность расширения возможностей: может использоваться как милливольтметр, даталоггер
• Синхронизация: ручная, автоматическая и триггерная
• Дополнительные функции: замораживание изображения сигнала
• Тестовый сигнал: меандр 1 КГц/3.3
• Отображение параметров сигнала: на дисплее
• Функция запоминания формы сигнала: есть

Технические характеристики:

• Максимальная частота дискретизации: 1 MSa/s
• Точность: 12 бит
• Размер буфера выборки : 1024 байт
• Аналоговая полоса пропускания: 0-200 кГц
• Вертикальная чувствительность: 5мВ/дел - 20В/дел
• Входное сопротивление: 1MΩ/20pF
• Максимальное входное напряжение: 50Vpp (делитель 1: 1)
• Диапазон развертки: 10мкс/дел-500 сек/дел
• Напряжение питания: 9 В постоянного тока (от 8 до 10В)
• Размеры основной платы: 94 * 65 мм
• Размеры аналоговой платы: 65 * 47 мм
• Размеры экрана: 52 * 40 мм
• Размеры упаковки: 120 * 85 * 60 мм
• Масса с упаковкой: 188 г

Комплектация:

• Цифрового осциллографа DSO150 (спаянный, готовый к работе)

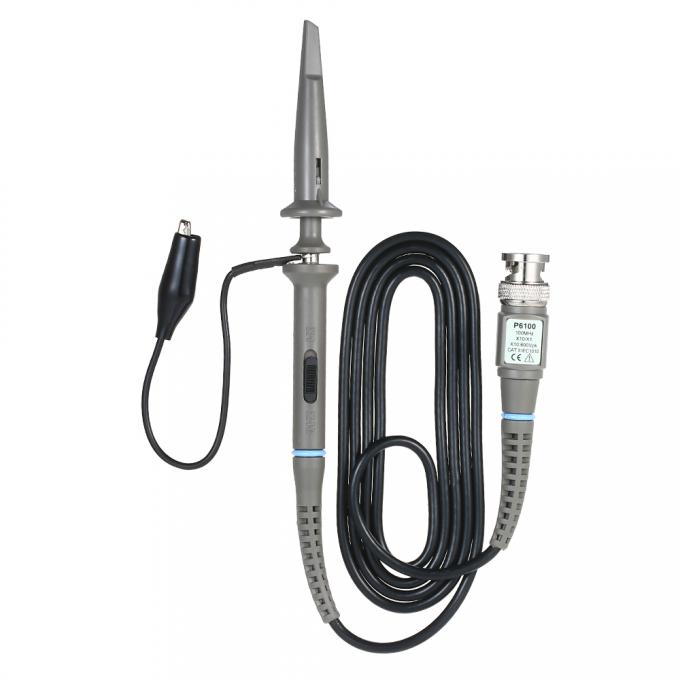

• Щуп Р6100 (BNC)
• Пластмассовый корпус (собран)
• Руководство пользователя (на английском языке)
