DIY-набор аудиоусилитель JLH 1969M 15W (моно)

код: DPC479

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

330 грн

в наличии

Купить в один клик

	5
	голосовать

Нашли дешевле?

Описание
Отзывы (9)
Задать вопрос

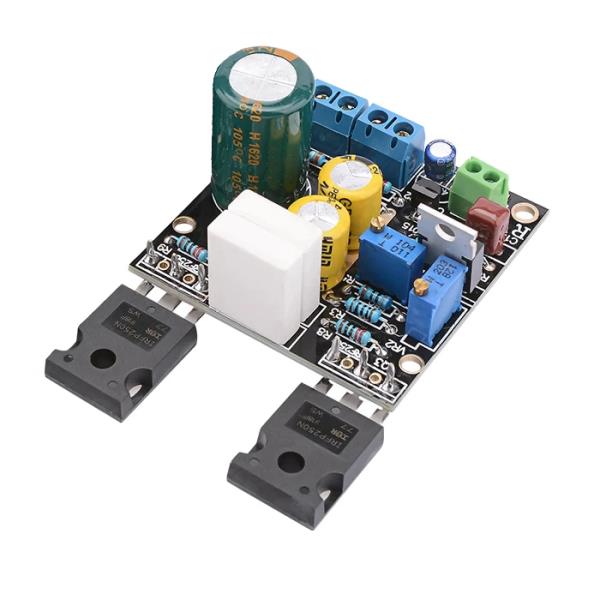

Набор для самостоятельной сборки аудиоусилителя HOOD 1969M 15W А-класса на полевых транзисторах IRF250C. Для полноценного использования в составе стереосистемы необходимо собрать два одинаковых модуля (канала) данного усилителя.

Характеристики:

номинальная выходная мощность: 15 Вт (27VDC)
рабочее напряжение: DC +30 ~ +50 В
частотный диапазон: 12 Гц ~ 50 кГц
отношение сигнал/шум: 100 дБ
количество каналов: 1 (моно)
сопротивление динамиков: 4-8 Ом
ток покоя: 10 ~ 50 мА
схема защиты от короткого замыкания: нет

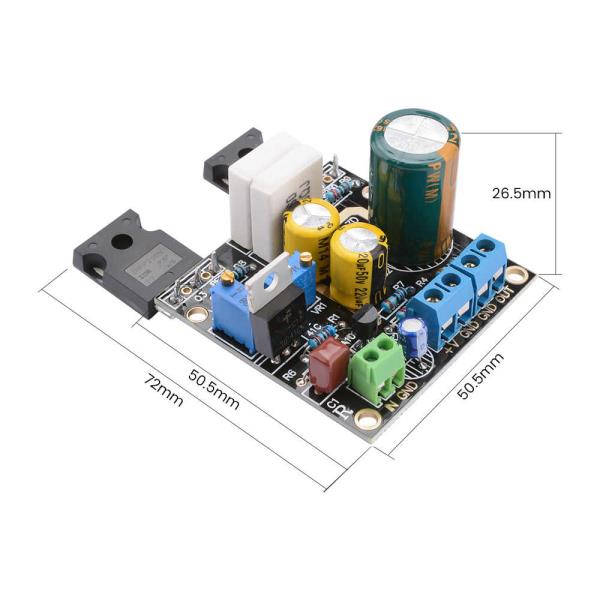

размер монтажной платы: 50х50 мм

Ссылки:

Отзывы покупателей про DIY-набор аудиоусилитель JLH 1969M 15W (моно)

Алиса (13.04.2026)

Считаю не оправдано, туже мощность можно получить на ТДА 2030 или на 3110 серии учредителей всего по цене до 100 гривен , качественных, потому. Странное решение как по мне на 1 канал и так дорого. Да ещё с таким звуком

Ответить

Егоров А А (20.01.2026)

У меня вопрос...
Транзисторы можно, на общий радиатор ставить, или их замкнет

Ответить

admin (21.01.2026)

Доброго дня. Можна і на один радіатор встановити транзистори, для перестраховки можна встановити їх через термоінтерфейс.

Ответить

Алиса (13.04.2026)

Можно, ставим слюденую прокладку через термопасту. Второе решение. Я вижу селиконовые прокладки , если есть слюда ставим на слюду, и на один радиатор, либо на селиконовую но я селикон ещё не пробовала, а на слюде рабочий вариант

Ответить

Яхедс Владимир Анатольевич (23.02.2023)

Все прекрасно работает при питании от аккумуляторов (10 шт 18650 ток покоя 60 миллиампер 42 вольта...или два акб от шурупавёрта по 20 вольт) полочная акустика Monitor Audio Bronz BX1.
Импульсный БП шумит... На понижающем трансформаторе 50 герц приводят к дрейфу тока покоя...нужен стабилизатор и очень "быстрый"...т.е. с мгновенным откликом к потребляемому току...
Вывод - питание от аккумулятора...неудобство только в снижении тока покоя при снижении напряжения разряжающихся аккумуляторов.
Гениальный минимализм!

Ответить

Taras (22.11.2022)

А чому на схемі нема польових транзисторів ?

Ответить

admin (03.12.2022)

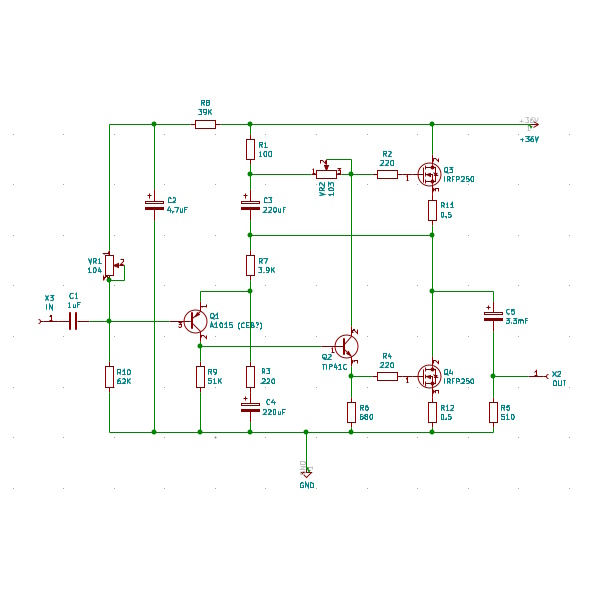

Среди изображений приведена классическая схема усилителя. В данном наборе применены транзисторы IRF250C вместо устаревших MJ480 (КТ803).

Ответить

Ден (23.08.2022)

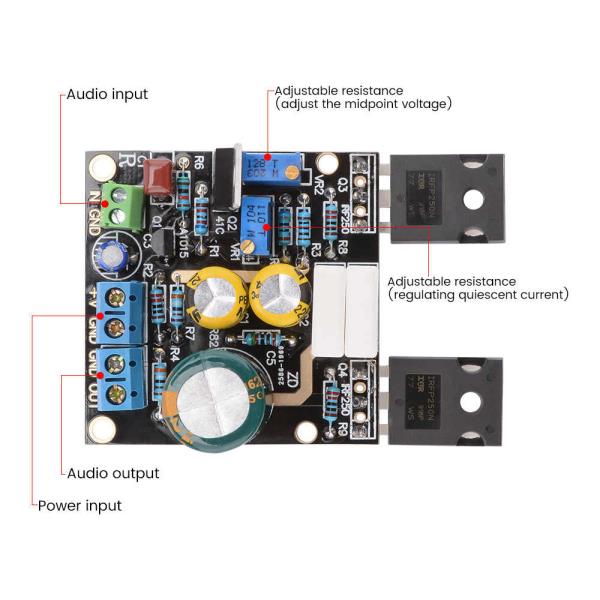

30W потужності з цієї схеми трохи смішно, але до 10 ватт можна спокійно витягнути. схема не зовсім відповідає тому що в наборі, але в цілому по намальованому на платі все збирається за 30хв, ще десь 20хв на те щоб розібратись який потенціометр за що відповідає, налаштувати струм спокою і напругу, і можна слухати. не економте на радіаторі – гріється цей підсилювач як пічка :)

Ответить

Тудачков Александр Юрьевич (10.01.2022)

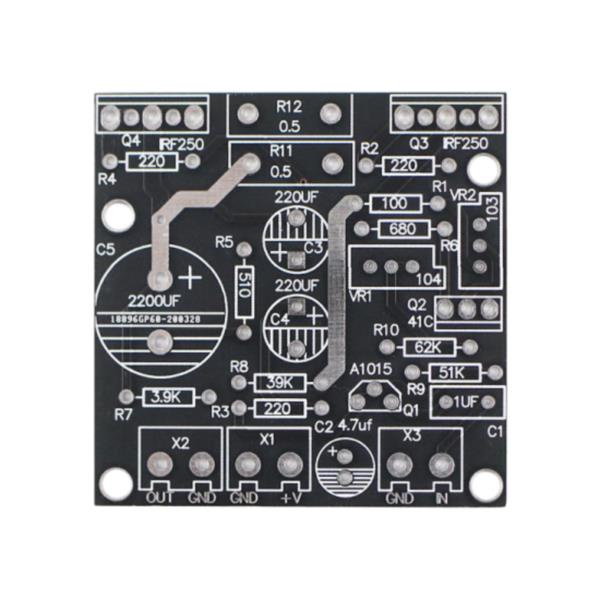

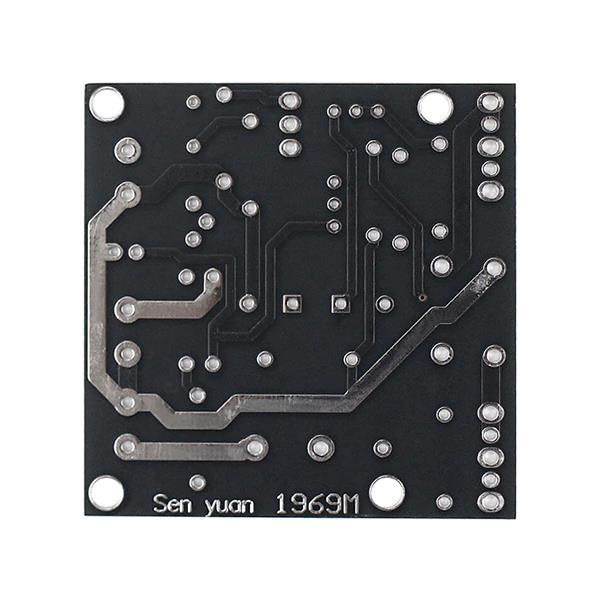

Все прекрасно работает. Единственное сразу было не понятно платы с зеркальным расположением элементов. И ещё добавьте схему. Буду брать ещё. Спасибо!

Ответить
