Базовая плата Keyestudio Micro:bit EASY Plug Shield V1.1

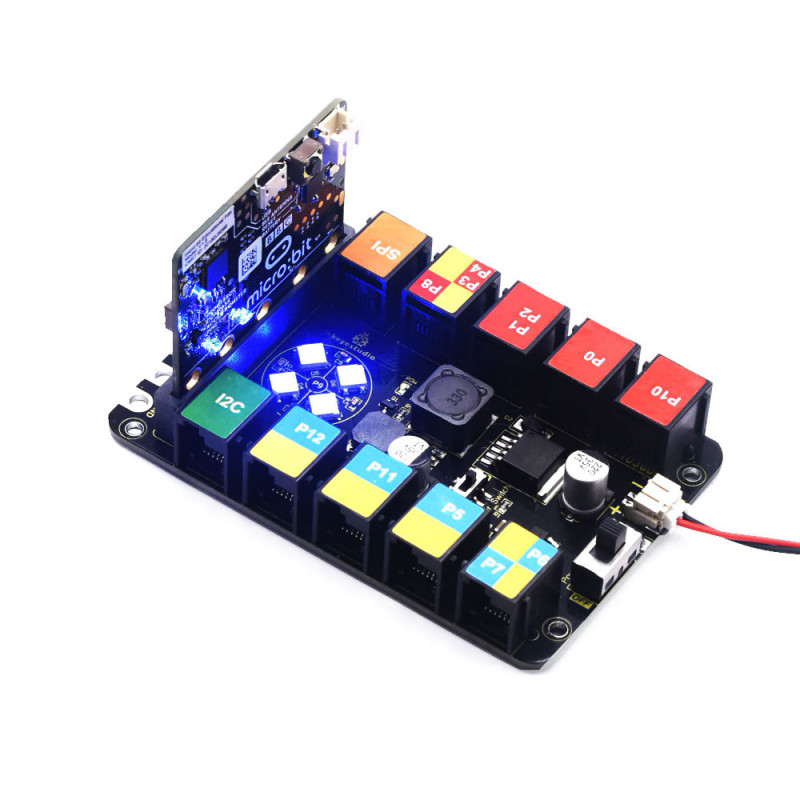

Micro:bit - это базовая плата разработки, разработанная компанией BBC для обучения программированию. Плата поддерживает графический программный интерфейс PXT, разработанный Microsoft, и может использоваться под Windows, macOS, IOS, Android и другими операционными системами. Для работы с контроллером дополнительный компилятор не требуется загружать. Для удобного и безопасного проведения экспериментов с данной платой контроллера была специально разработана плата EASY Plug Shield для micro bit V1.1, чтобы решить проблему подключения периферийных устройств и датчиков. Вам нужно только вставить контроллер micro:bit в базовую плату.

Код производителя: KS0496

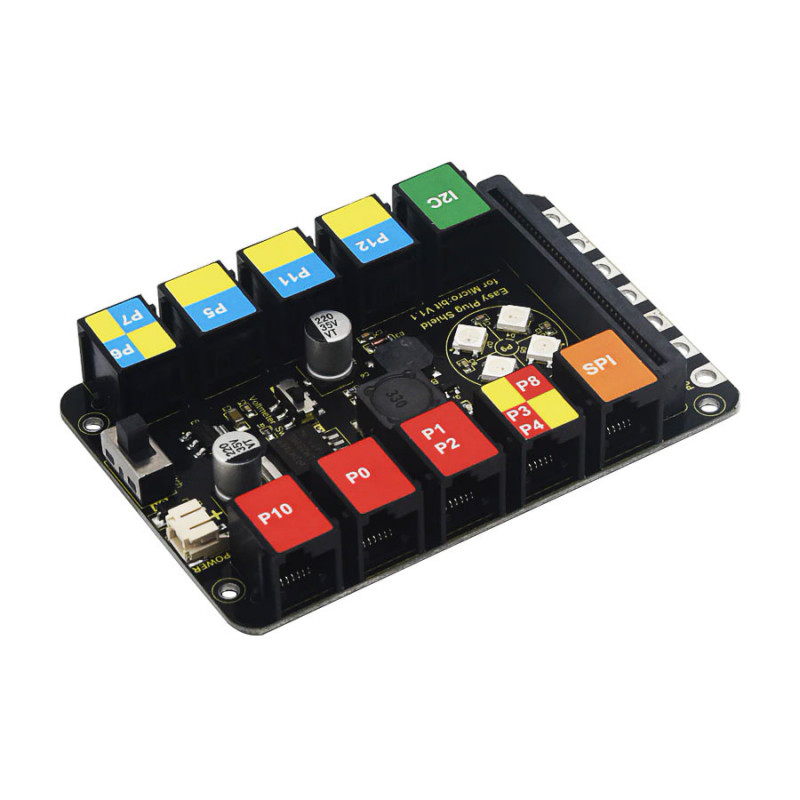

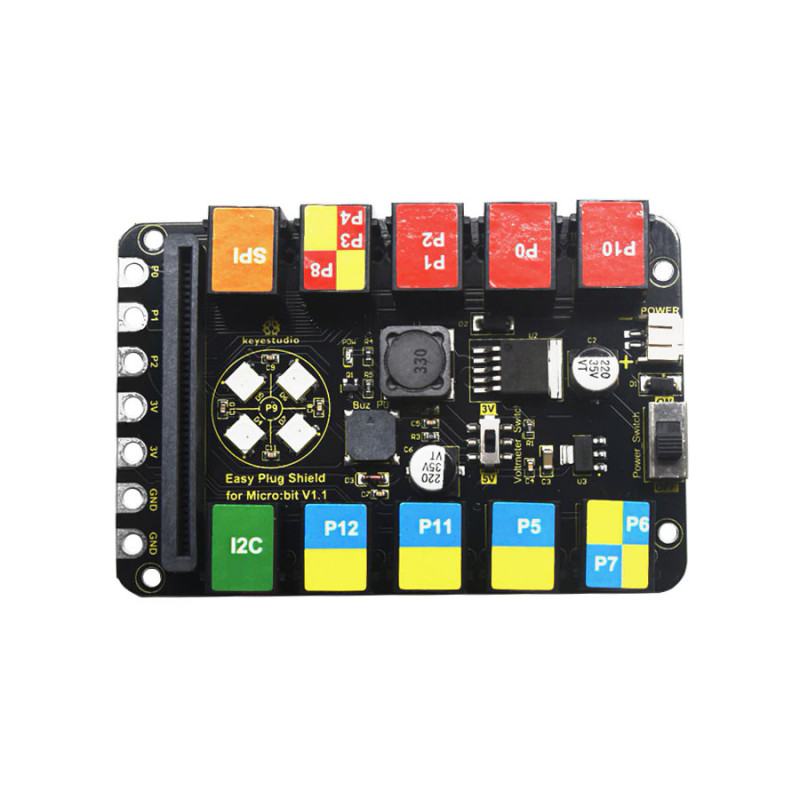

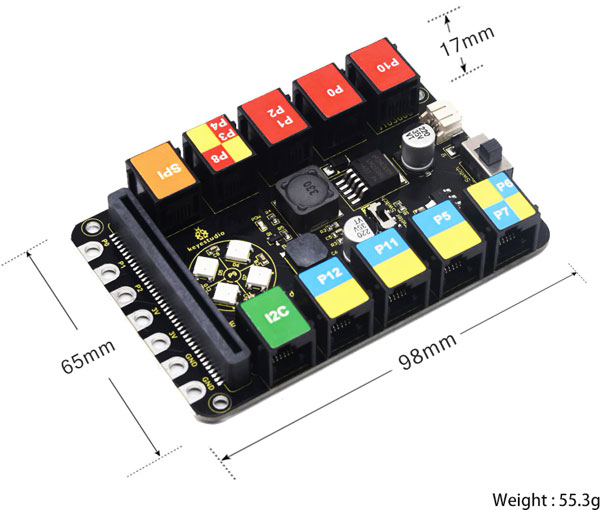

На базовой плате размещены разъёмы для подключения контроллера micro:bit и 10 интерфейсных разъёмов EASY plug RJ11 6P6C.

Подключение интерфейса EASY plug к другим модулям происходит через специальный телефонный разъём RJ11, что снимает проблему повреждения датчиков и проводки неправильным подключением.

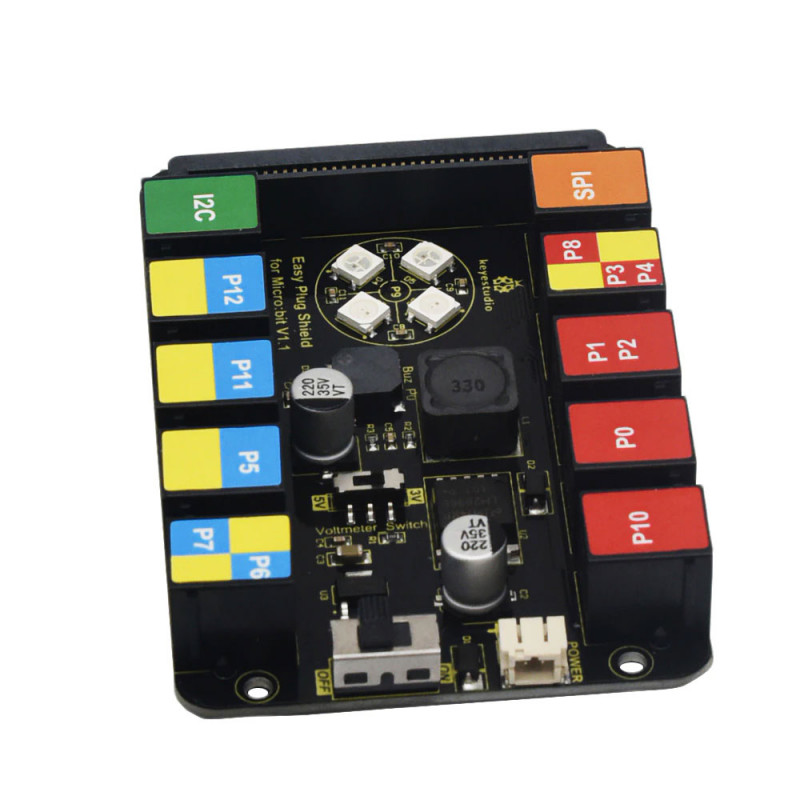

Базовая плата поставляется с 4 светодиодами WS2812 (управляемыми через порт P9), 1 зуммером (управляемым через порт P0), 2 DIP-переключателями и выключателем питания Power_Switch. Voltmeter_Switch предназначен для переключения напряжения (3,3 В или 5 В) на разъёме EASY.

Для питания платы используется 2,0-мм разъём через который подается напряжение питания 6-10В постоянного тока.

Базовая плата совместима с датчиками / модулями, которые предоставляются компанией Keystudio и оснащенными портами RJ11 6P6C. Если порядок подключения проводов в разъёме отличается то такие датчики и/или модули не совместимы с данной платой.
