Базовая плата на 16 серво каналов на PCA9685PW для Micro:bit от Keyestudio

код: MBT107

Базовая плата на 16 серво каналов на PCA9685PW для Micro:bit от Keyestudio

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Micro:Bit

369 грн

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы (1)
Задать вопрос

Данная плата на микросхеме PCA9685PW даст Вам возможность управлять 16 сервоприводами от контроллера Micro:bit. Плата решает сразу несколько задач - независимое управление 16-ю сервоприводами или другими устройствами для которых требуется ШИМ управление, согласование уровней управляющих сигналов и независимое от контроллера питание сервоприводов.

Код производителя: KS0438

Микросхема PCA9685PW управляется основной платой micro:bit через интерфейс I2C.

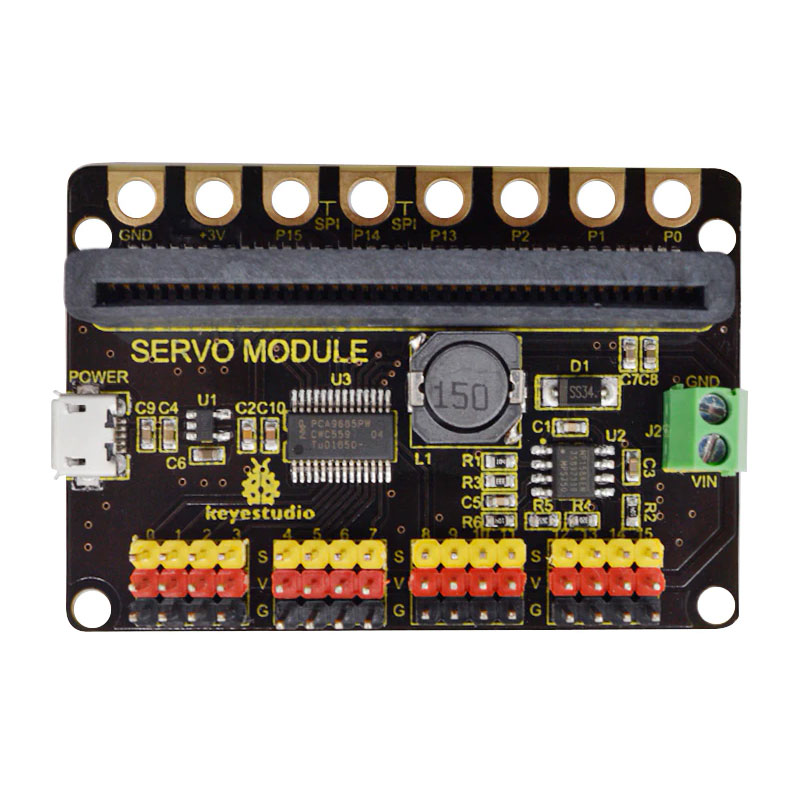

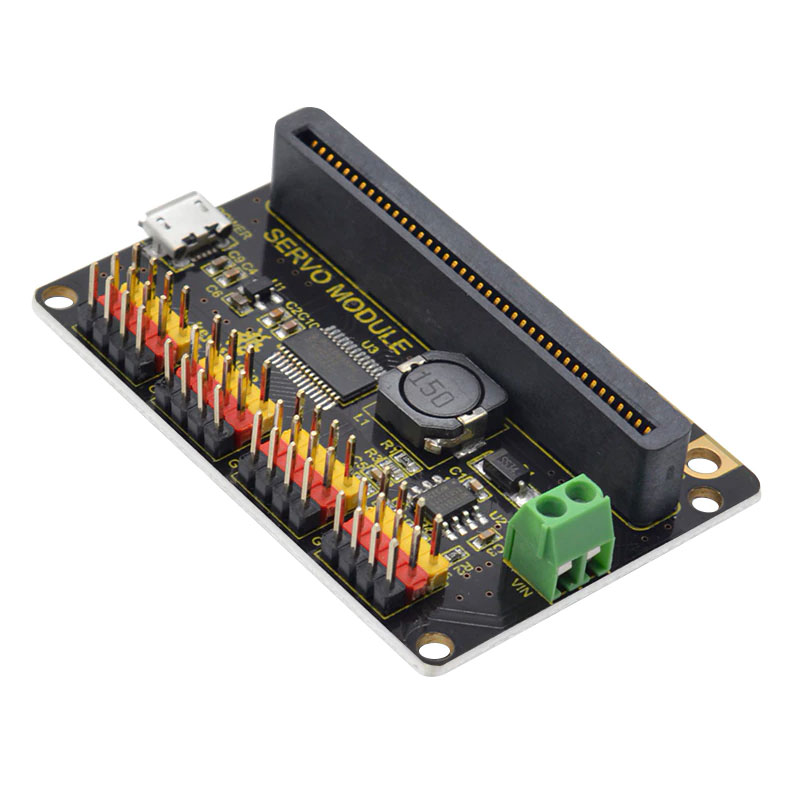

SERVO шилд имеет 16 выводов ввода-вывода для управления 16 серводвигателями. Для удобства проводки контакты управления каждого канала выполнены в виде разъёма RC стандарт: G V S. Контакты размещены с шагом 2,54 мм. Напряжение питания на разъёме сервопривода составляет 5 В.

Servo Shield может питаться либо от разъема Micro USB (вход DC5V) либо через подключение к клеммной колодке (вход DC 7-12V).

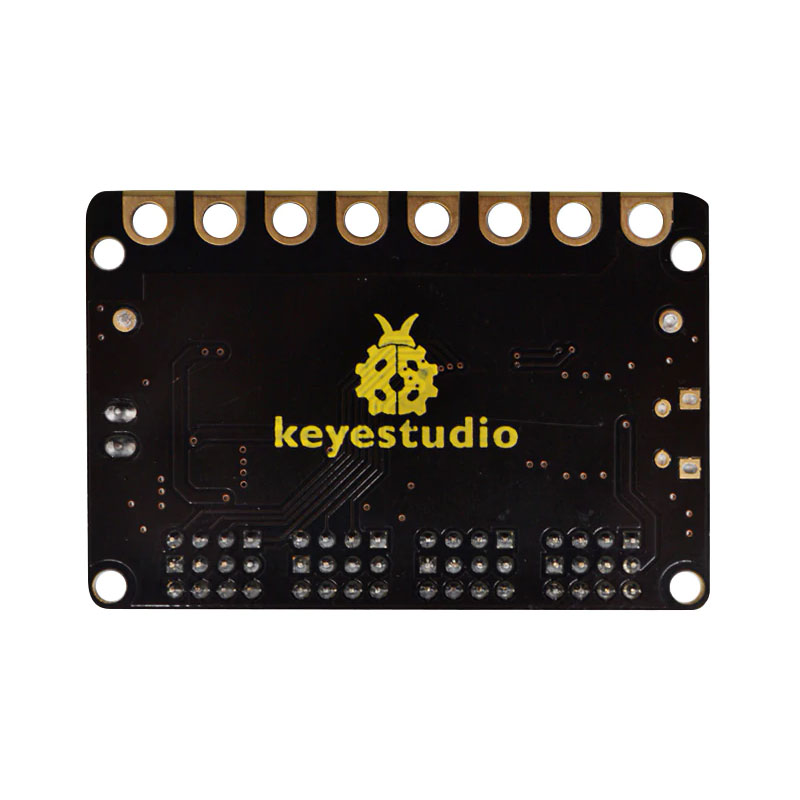

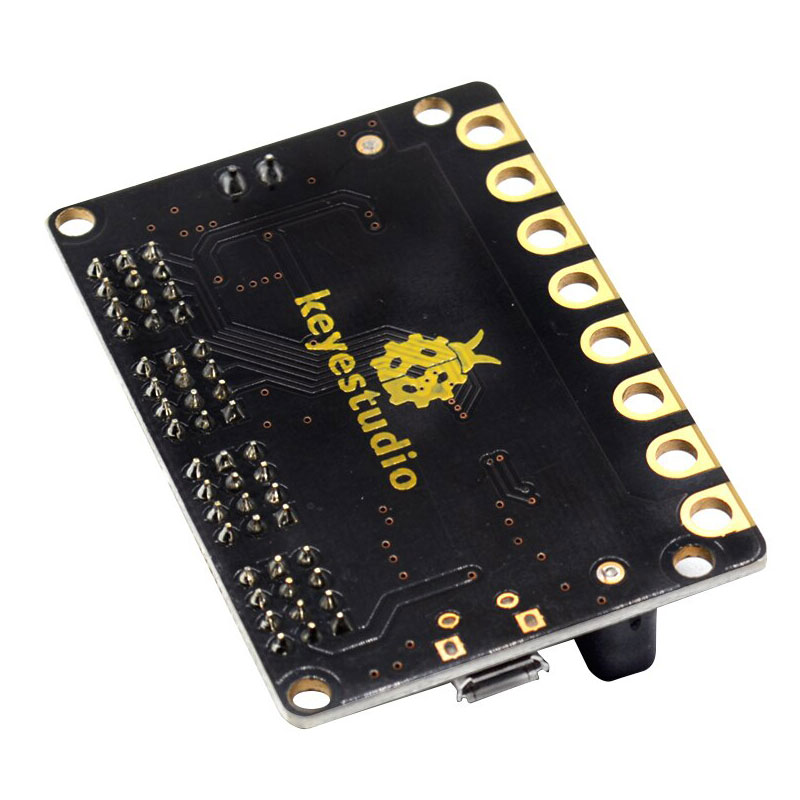

Кроме того, плата сервоприводов имеет 8 позолоченных краевых разъема. Это позволяет легко подключать дополнительные схемы и датчики / модули аппаратного обеспечения к пограничному разъему на выходном контакте BBC micro: bit или напряжение питания 3,3 В.

Специальное примечание:

Как правило, ток без нагрузки сервопривода составляет около 220 мА, а максимальный ток, который может выдержать Micro-USB разъём, составляет 2 А.
Если использовать интерфейс Micro USB для питания Вы не сможем управлять 16 сервоприводами одновременно.

Ссылки:

Wiki

Отзывы покупателей про Базовая плата на 16 серво каналов на PCA9685PW для Micro:bit от Keyestudio

Чернявський Віталій Віталійович (09.08.2023)

Я хотів би поділитися своїми дуже позитивними враженнями від "Базова плата на 16 стереоканалів на PCA9685PW для Micro:bit" від Keyestudio. Цей продукт виявився дуже корисним та функціональним додатком до мого проєкту з робототехніки.

Почну з враженням від якості продукту. Плата виготовлена дуже акуратно і має надійний дизайн. Монтаж та підключення були дуже простими завдяки чітким маркуванням та інформативній документації, яку надав виробник. Це дійсно хороший старт без зайвих турбот.

Однією з ключових переваг для мене була можливість керування до 16 сервоприводів за допомогою всієї цієї плати. Це дозволило максимально раціонально використовувати ресурси та зменшити кількість деяких компонентів. Наявність інтерфейсу для підключення до Micro:bit була просто незамінною для мого проєкту.

Функціональна плата на PCA9685PW дійсно вражає. Можливість точного та плавного керування кутом повороту сервоприводів дозволила створити дуже реалістичні рухи в моєму виконанні. Інтерфейс для програмування також був дуже інтуїтивно зрозумілим та допоміг швидко реалізувати всі необхідні налаштування.

Загалом, "Базова плата на 16 стереоканалів на PCA9685PW для Micro:bit" від Keyestudio - це дійсно потужний та зручний інструмент для керування сервоприводами. Вона сприяє швидкому розгортанню проєкт, що вимагають точного та плавного руху, та дозволяє зосередитися на творчому аспекті завдання. Я вдячний Keyestudio за такий якісний продукт, із задоволенням рекомендую цю плату всім, хто цікавиться робототехнікою та автоматизацією.
