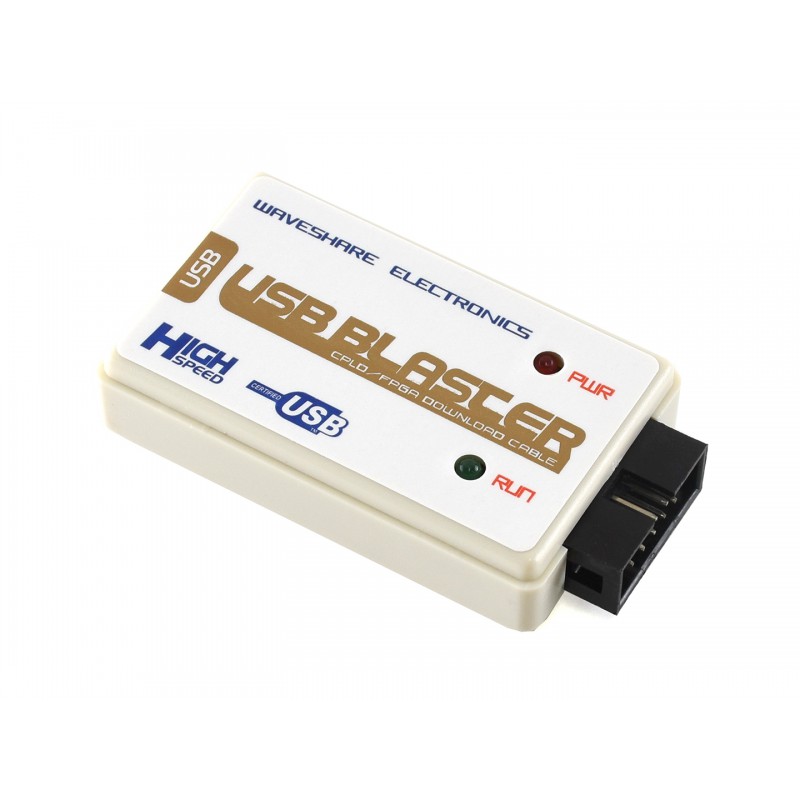

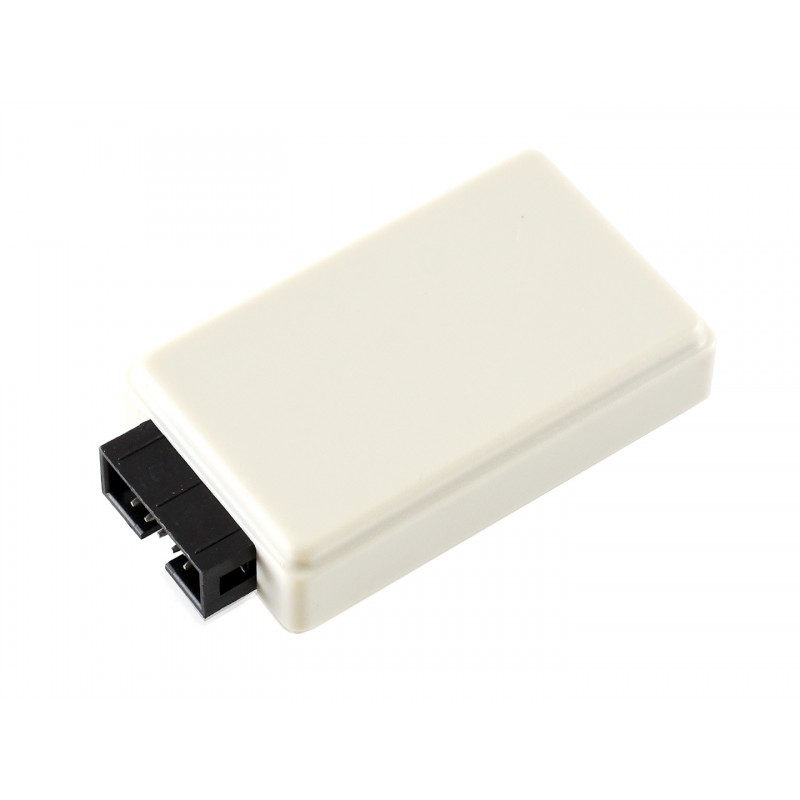

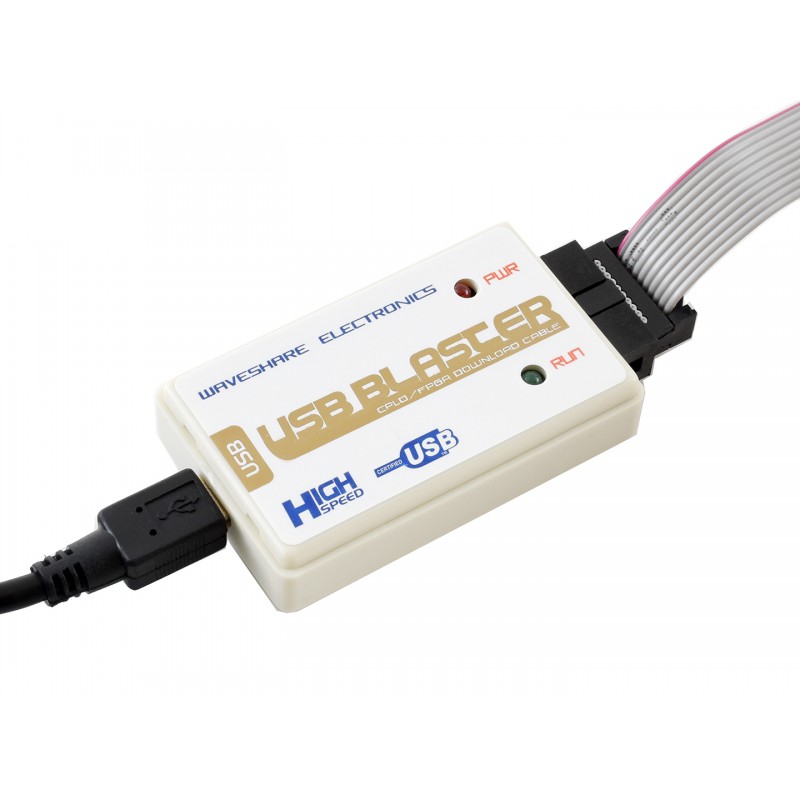

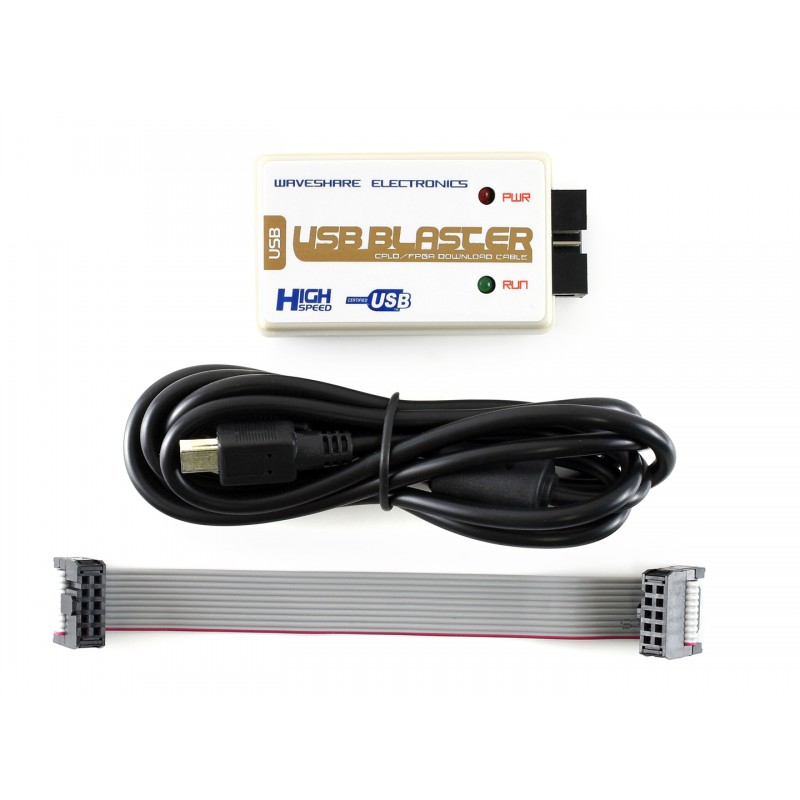

USB программатор Blaster V2 для FPGA/CPLD ALTERA от Waveshare

Программатор USB Blaster предназначен для программирования и отдадки FPGA Altera® через USB-порт на хост-компьютере. Программатор отправляет данные конфигурации с ПК на стандартный 10-контактный коннектор, подключенный к FPGA. Программатор USB Blaster можно использовать для итеративной загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства. Он поддерживает большинство устройств ALTERA FPGA / CPLD, устройств с активной последовательной конфигурацией, устройств расширенной конфигурации и поддерживает интерфейсы AS, PS, JTAG с тремя режимами загрузки.

Код производителя: 5989, USB Blaster V2

Ключевые особенности:

• Аппаратное решение
  • Высокоскоростное решение FT245 + CPLD + 244 обеспечивает аналогичную скорость загрузки как и у оригинального программатора ALTERA USB Blaster
  • Скорость загрузки в 1-3 раза выше чем в других схемах, основанных на микроконтроллерах 68013 или C8051F.
• Производительность
  • Поддерживает большинство устройств ALTERA FPGA/CPLD, устройств активной последовательной конфигурацией и устройств расширенной конфигурации.
  • Поддерживает интерфейсы AS, PS, JTAG с тремя режимами загрузки.
  • Разработан высокоскоростной стабильный и внутренний комплект FT245R+CPLD.
  • Поддерживает напряжение программирования 1,2-5 В.
  • Поддерживает встроенный логический анализатор SignalTap II.
  • Поддерживает Nios II встроенного процессора для связи и отладки.
• Поддерживаемые программы
  • Интегрированная среда разработки Quartus II.
  • Интегрированная среда разработки NIOS II IDE.
  • Интегрированная среда разработки NIOS II EDS.
• Поддерживаемые устройства
  • Протестированные устройства перечислены ниже, включая, но не ограничиваясь:
    • CPLD: MAX3000, MAX7000A / B / S, MAX9000 и MAX II и т. д.
    • FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K и FLEX 10K и т.д.
    • Активные устройства последовательной конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. д.
    • Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. д.
• Подключение к ПК
  • Подключение к компьютеру через интерфейс USB 2.0.
• Подключение к целевой плате
  • Подключение целевой платы через интерфейсы JTAG, AS, PS. На рисунках 1, 2 и 3 ниже показаны контакты разъёмов различных интерфейсов.

Рисунок 1. Контактная информация коннектора JTAG	Рисунок 2. Контактная информация коннектора AS	Рисунок 3. Контакт разъема PS

Состояние индикаторного светодиода:

• Красный светодиод: индикатор питания
• Зеленый светодиод: индикатор активности. Светодиод включен во время загрузки / программирования
