Программатор ST25R3911B NFC Evaluation Kit от Waveshare

код: DPC533

Программатор ST25R3911B NFC Evaluation Kit от Waveshare

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

1530 грн с НДС

в наличии

Купить в один клик

	1
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

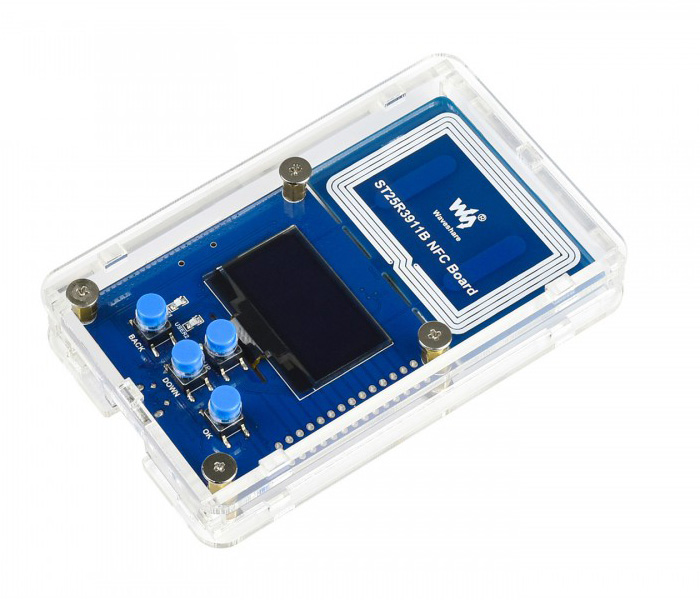

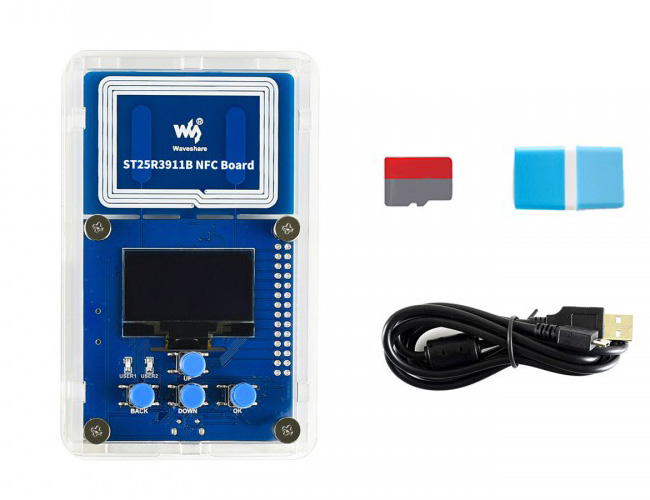

Плата разработчика для освоения контроллера ST25R3911B и программирования дисплеев с поддержкой NFC протокола. Контроллер позволяет работать с беспроводными NFC устройствами. Поддерживаются устройства с протоколами: ISO18092 (NFCIP-1) active P2P, ISO14443A, ISO14443B и FeliCa™, ISO15693 и пользовательские протоколы (на базе MIFARE™ Classic). Данное устройство разработано для программирования E-Ink дисплеев с поддержкой NFC.

Код производителя: 17767, ST25R3911B NFC Eval Kit

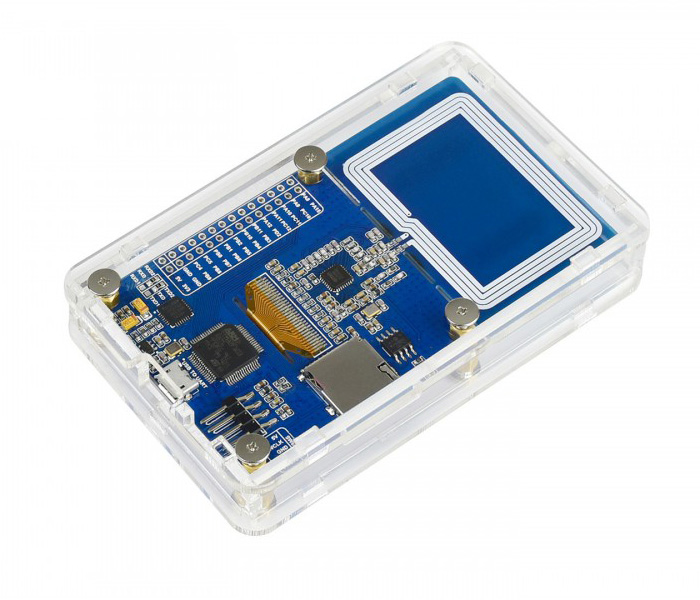

Соответствие и назначение выводов и компонентов:

AT32F413RBT7
- Ядро: ARM® 32-бит Cortex™-M4F
- Рабочая частота: 200МГц
- Рабочее напряжение: 2.0В-3.6В
- Корпус: LQFP64
- Память:
  - 128КБ Flash память программ
  - 32КБ SRAM память данных
- Интерфейсы: 2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1x SDIO
- АЦП и ЦАП преобразователи: 2 x АЦП(12-бит, 16 каналов)
ST25R3911B: NFC контроллер. aka AS3911B
23LC1024: Оперативная память SRAM, 1Мбит
CP2102: USB-UART конвертер для отладки
SPX3819: 3.3В стабилизатор напряжения
1.3" OLED: голубой дисплей 128×64 точек, SH1106 драйвер
4x пользовательские кнопки:
2x пользовательских индикатора
Доступные неиспользуемые выводы микроконтроллера
USB TO UART порт
Micro SD слот
SWD интерфейс программирования
NFC катушка
Конфигурация UART выводов:
1. RXD: подключен к RXD2 по умолчанию. Изменяется на RXD1 перепайкой 0Ω разистора
2. TXD: подключен к TXD2 по умолчанию. Изменяется на TXD1 перепайкой 0Ω резистора

Обновление информации на дисплее E-Paper с Passive NFC:

Характеристики:

NFC CHIP ST25R3911B
Рабочая частота: 13.56МГц
Выходная мощность: 1.4Вт (максимальная)
Последовательный интерфейс: SPI
Напряжение питания: 5В
Рабочее напряжение: 3.3В
Поддерживаемые протоколы:
- ISO18092 (NFCIP-1) active P2P
- ISO14443A, ISO14443B, and FeliCa™
- ISO15693
- Other customized protocols (like MIFARE™ Classic)
Поддерживаемые E-PAPER дисплеи:
