Отладочная плата W806 240MHz нераспаянная

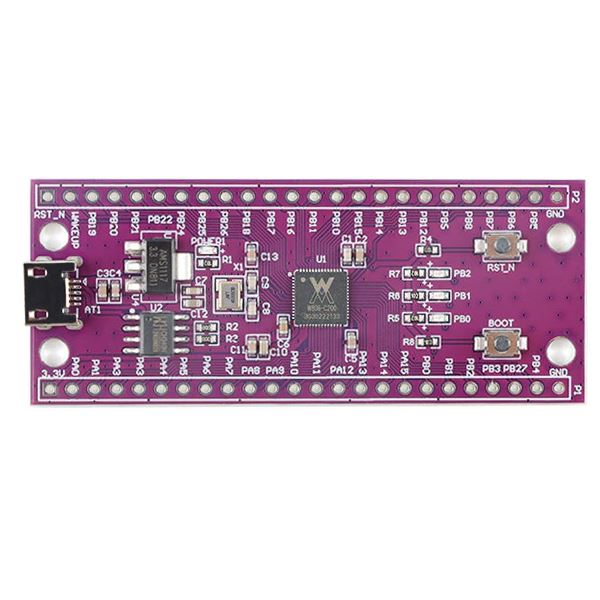

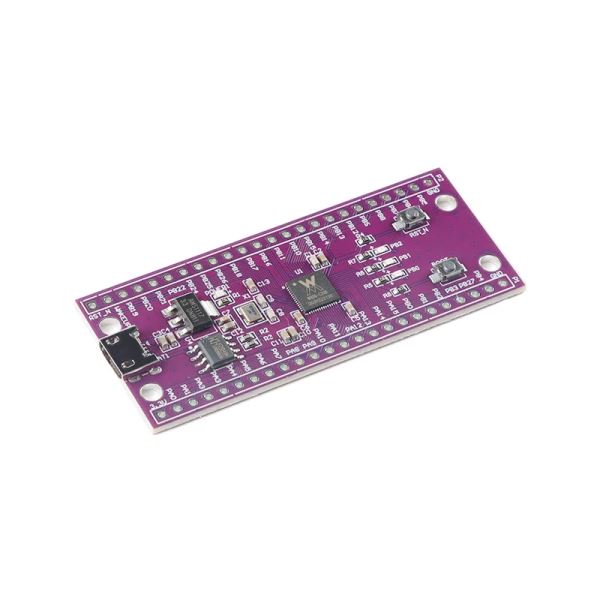

Плата разработчика минимальной конфигурации на микроконтроллере W806 от компании Winner Micro предназначена для ознакомления с возможностями микроконтроллера, быстрым стартом разработки приложений и использования микроконтроллера в несложных проектах, для которых требуется высокая производительность и наличие большого объёма памяти. Микроконтроллер построен на не слишком распространенной у нас архитектуре C-SKY и с ARM имеет мало общего.

При всей насыщенности кристалла периферией на нем отсутствует USB интерфейс. Программы загружаются через один из UART интерфейсов. Отсутствие выделенного интерфейса для программирования и отладки возвращает к отладке с диагностическими сообщениями по UART и светодиодам, которых на плате 3 - PORTB0-PORTB2.

Шина AHB-1 может работать на максимальной частоте 240 МГц, но ее частота может быть снижена путем изменения делителя тактирования. Максимальная частота работы шины AHB-2 — 40 МГц, она тоже может гибко настраиваться для снижения энергопотребления. Чип имеет встроенную поддержку Wi-Fi и bluetooth, но, так как на плате отсутствует физическая обвязка для работы этих интерфейсов, использовать их невозможно.

Для снижения энергосбережения доступны два режима — standby mode и sleep mode. В standby режиме вся цифровая часть чипа обесточивается, в рабочем состоянии остается только модуль Power Management Unit (PMU), который обеспечивает пробуждение из режимов сна. В этом режиме также теряется содержимое SRAM и регистров, а после пробуждения программа начинается выполняться с самого начала, что равносильно перезагрузке процессора. Потребление в этом режиме заявлено 15 мкА.

Второй режим сна — sleep mode — отключает только DPLL и подсистему тактирования, содержимое регистров и памяти остается прежним. В этом режиме чип будет потреблять около 1 мА, и после пробуждения программа продолжит работу с места остановки.

Разбудить процессор можно тремя способами — специальной ножкой WAKEUP, подтянув ее к высокому уровню, по Таймеру0, или по прерыванию от RTC. Состояние пина WAKEUP в рабочем режиме не влияет на работу процессора, этот пин опрашивается только в режиме энергосбережения и может быть подтянут к земле через 10K резистор или оставлен не подключенным.

В целом микроконтроллер интересный, хоть для него и мало документации и не развито сообщество, однако он вполне может найти применение у интузиастов микроконтроллерной техники.

Характеристики:

• Максимальная тактовая частота CPU: 240 МГц (ее возможно снизить делителями до 2 МГц. По умолчанию процессор стартует на 80 МГц)
• Внутренняя память:
  • Память программ: 1 МБ
  • Память данных: 288 КБ SRAM
• Встроенные средства шифрования: RSA/AES/RC4/DES/3DES/RC4/SHA1/MD5/CRC8/CRC16/CRC32/TRNG
• АЦП:
  • Количество входных каналов: 4 канала 16-бит сигма-дельта АЦП, с частотой семплирования 1 КГц, возможна работа в дифференциальном режиме.
  • Максимальное входное напряжение АЦП: 2,4В, АЦП имеет встроенный опорный источник 2,5в, подключение внешнего не предусмотрено.
• SPI интерфейс:
  • Высокоскоростной SPI до 50 МГц (только slave!)
  • SPI master/slave до 20МГц
  • QFLASH контроллер
  • SDIO контроллер
  • Интерфейс внешней PSRAM, с возможностью конфигурирования работы как SPI/QSPI, с максимальной частотой SCK 80 МГц и макс. обьемом внешней памяти 64 МБ.
• Последовательный интерфейс: 5 UART (на самом деле 6, но UART0 используется для загрузки программ, и использование его в своих целях не рекомендуется)
• Таймеры:
  • 6 шт. 32-битных таймеров. Все таймеры абсолютно одинаковы.
  • 5 каналов ШИМ с максимальной частотой 20 МГц, из них два канала могут работать на вход
  • watchdog таймер
• I2C интерфейс: 1
• I2S интерфейс: 1
• RTC: модуль часов реального времени (RTC) со встроенным источником тактирования 32 КГц. Отдельный домен питания от резервной батарейки не предусмотрен.
• Прямой доступ к памяти: 8-канальный контроллер DMA, до 16 источников данных, возможность передачи память-память, память-периферия и периферия-память.
• Сенсорный интерфейс: 11 каналов емкостного touch-интерфейса.
• Контроллер ЖКИ: встроенный контроллер 4 COM * 32 SEG.
• Корпус: QFN56, из-которых 42 вывода доступны как GPIO. Логически портов GPIO всего два — PORTA и PORTB. PORTA 16-битный, а PORTB — 32-битный.
• Напряжение питания 3,3В (встроенный LDO 1,08 В для питания ядра)

Ссылки:

• Описание платы и схема
• SDK и руководства
