206 грн
в наличии
Описание
Отзывы (22)
Задать вопрос

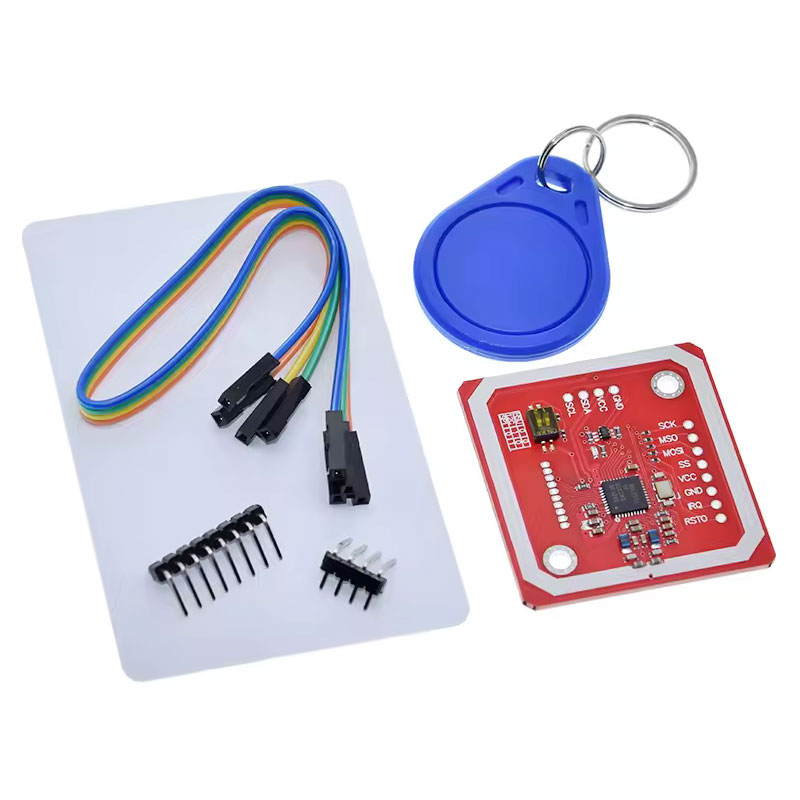

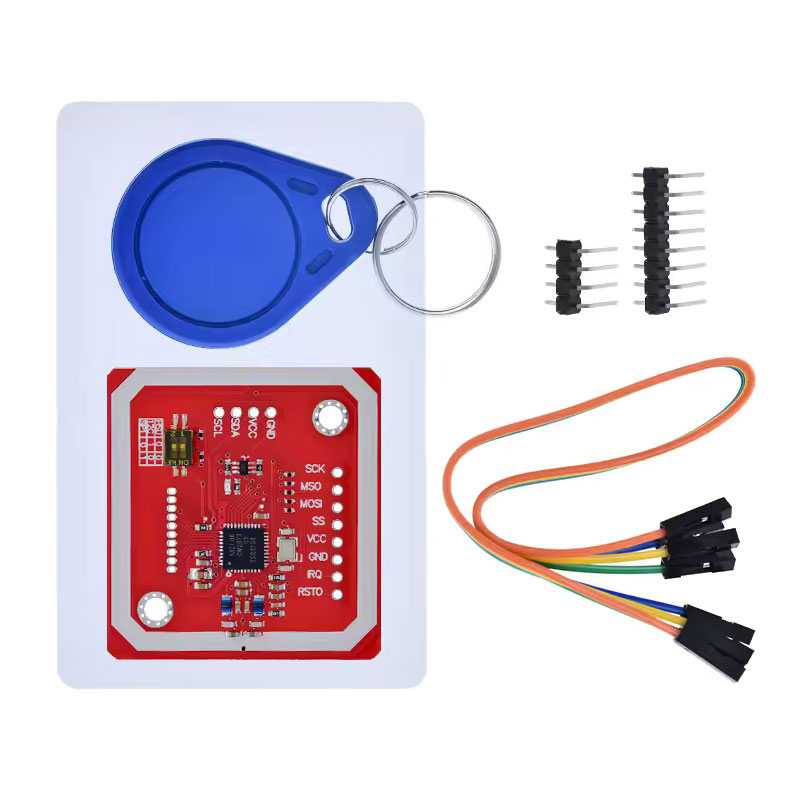

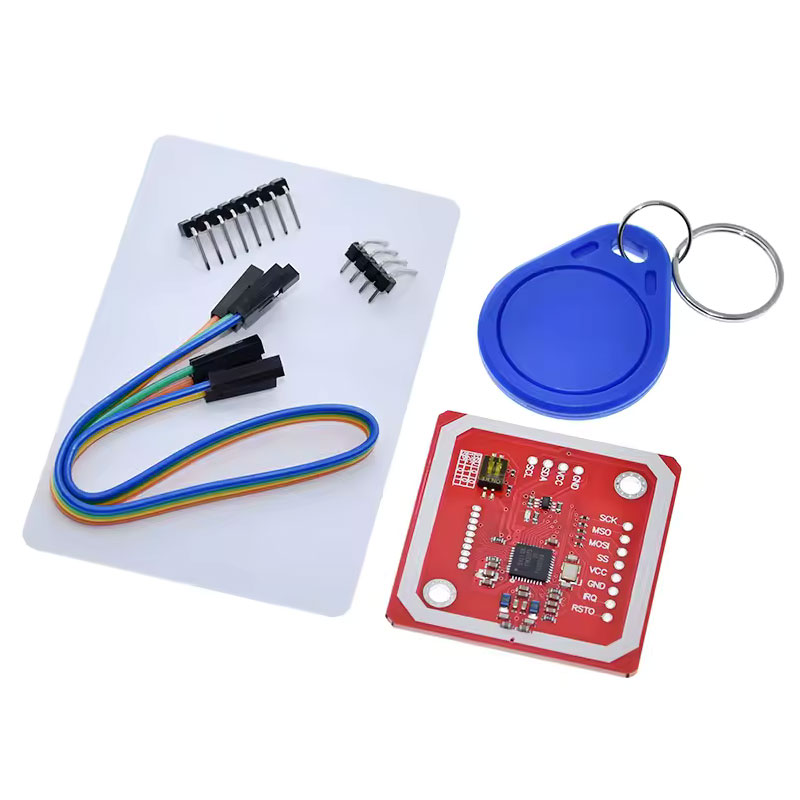

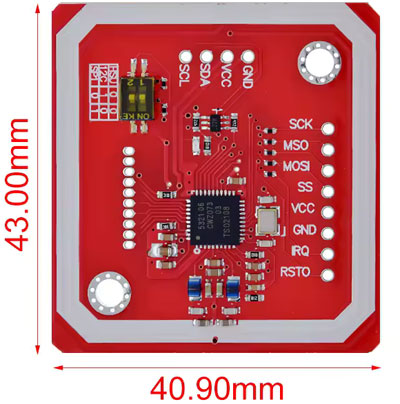

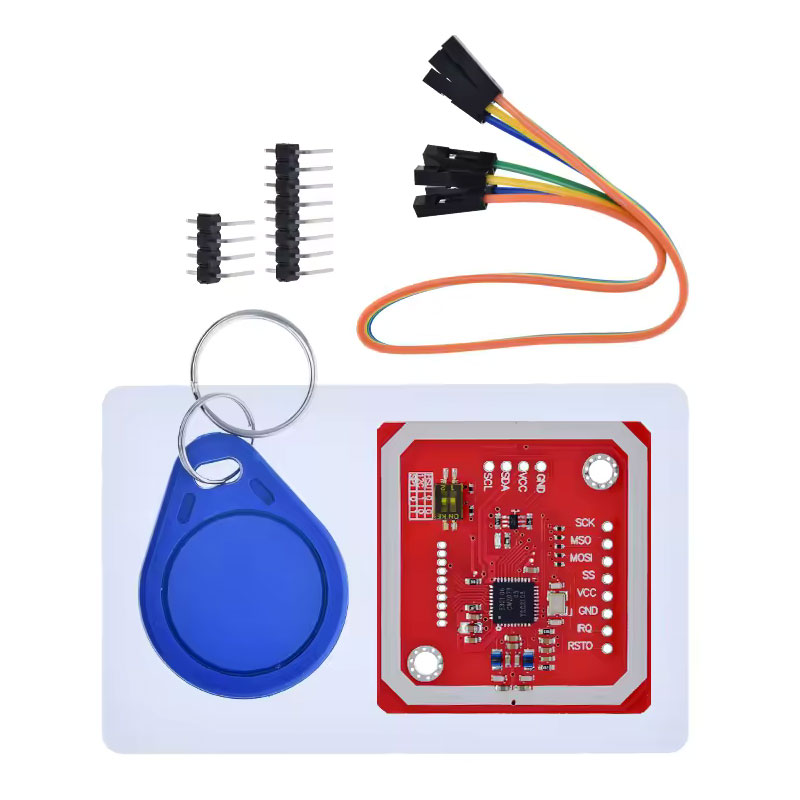

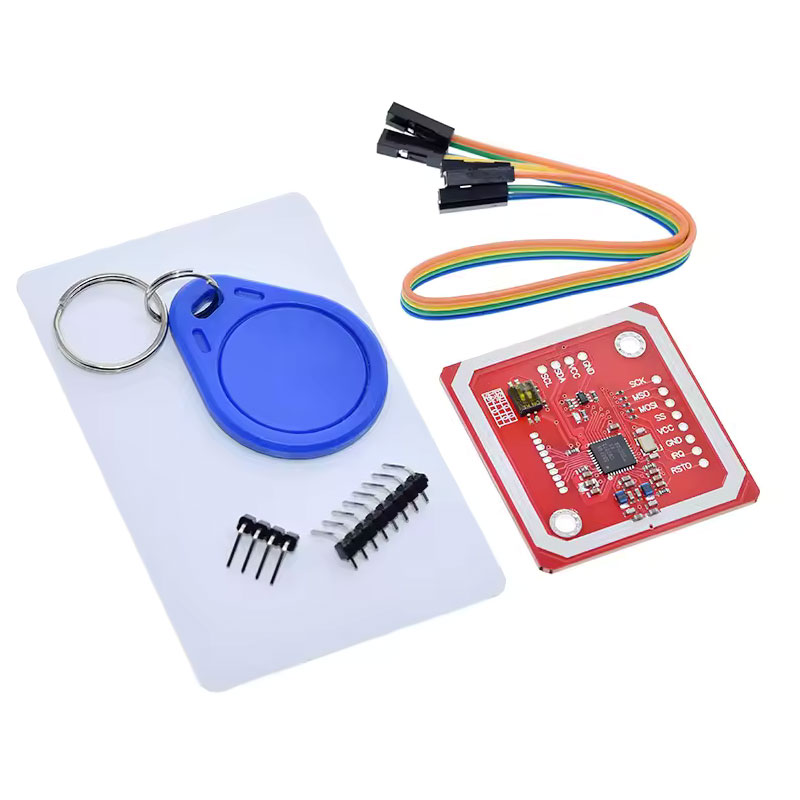

Данный сканер не только способен считывать и записывать информацию RFID-карт Mifare и меток, но и позволяет обменивается данными с другими устройствами, поддерживающими технологию NFC (Near Field Communication). А значит Ваш смартфон или планшет станет частью нового проекта. Сканер основан на микросхеме PN532 и поддерживает беспроводные протоколы ISO14443 Type A/B.
Модуль можно использовать в системах контроля доступа в помещения, охранных системах, в составе умного дома, системах позиционирования роботов и т.д. Для подключения модуля используется интерфейсы UART, I2C или SPI. При использовании сигнала прерывания при подключении модуля используются всего три контакта контроллера.
Отзывы покупателей про Модуль сканера RFID/NFC V3 на PN532
Sattva (28.04.2023)
В 2021 году мой заказчик поставил штук 50 таких модулей. Минимум 10 брали в этом магазине. Подключал к Arduino Mega 2560. Все было нормально.
Сейчас пробую подключить к ESP32 DevKitV1
https://arduino.ua/prod3990-wi-fi-modyl-devkit-v1-s-esp-32
AOC720
и есть проблема.
PN532 считыватель может инициализировать, а может и нет.
Если стартонул, то работает (долго не проверял), но до тех
пор пока не нажать Reset на ESP32 DevKitV1. После нажатия
Reset в части случаев все пройдет хорошо и все заработает, но в большей части случаев PN532 считыватель больше никогда не инициализируется.
Нужно переподключать питание.
Из того, что понятно. Если инициализацию запустить в цикле,
то можно отключить/включить питание PN532 считывателя, при включенной ESP32 и тогда очень часто инициализация проходит отлично.
Я так же нашел возможность включить дебагер. Видно, что PN532 считыватель прекращает отвечать на запросы и все.
Пробовал исправленную библиотека AdaFruit:
https://github.com/adafruit/Adafruit-PN532
https://github.com/adafruit/Adafruit_BusIO
исправления за февраль 2022!
И более стандартную:
https://github.com/elechouse/PN532
И даже ту библиотеку конкретно, кторая отлично работает на терминалах с 2021 года. Результат тот же - все плохо.
Конденсатор припаял - без разницы.
Модули 2 штуки на двух разных ESP32 - идентичное поведение.
Провода - силиконовые 25 см, без экрана в обоих случаях.
Можно пробовать укоротить и заменить на витую пару, но
внутренний голос подсказывает, что это не поможет.
Питание: 4.6V с Vin на ESP32, а так же отдельное USB 5V с общей землей с отдельного USB разъема того же компа. Результат одинаковый в обоих случаях.
Вот статья о том, как человек без проблем запустил этот модуль:
ESP32 and NFC over I2C
OCTOBER 9, 2021/WARLORD
https://warlord0blog.wordpress.com/2021/10/09/esp32-and-nfc-over-i2c/
Хотя он новичок и мог не заметить проблемы с поведением после Reset. А при некоторых обстоятельствах оно на I2C запускается и не глючит до перезагрузки.
А вот упоминание о том, что это почти нереально:
https://arduino.stackexchange.com/questions/85978/my-pn532-doesnt-detect-rfid-card-when-connected-with-esp32-in-i2c-mode-while-it
My PN532 doesn''t detect RFID card when connected with ESP32 in I2C mode while it works perectly with Arduino Uno
-----
The PN532 requires I2C clock stretching. It doesn''t work well over I2C with the ESP8266 or ESP32 (Adafruit has it working with the ESP32 under certain conditions - using an interrupt and being the only device on the I2C bus - you might try their driver). Your best solution is to connect it via SPI and not I2C. –
romkey
Sep 14, 2021 at 15:47
----
PN532 требует растяжения часов I2C. Он плохо работает через I2C с ESP8266 или ESP32 (у Adafruit он работает с ESP32 при определенных условиях — с использованием прерывания и единственным устройством на шине I2C — вы можете попробовать их драйвер). Лучшее решение — подключить его через SPI, а не через I2C.
В качестве решения: попробовать SPI.
Решение Adafruit к пину 2 припаять вывод IRQ (прерыавние) платы PN532.
И что-то делать с Reset.
P. S.
По I2C подключить так и не вышло. Возможно нужно было еще пробовать Reset поделючать, но я не понял куда. Если проводов 4 для I2C, то к нему интерес пропадает, тем более при таких проблемах.
По SPI все заработало без проблем. Главное не забывать переводить микро-переключатели в нужное положение. :-)
Оставил приложенную карту к считывателю на 3 суток.
Читал 1 раз в секунду.
Модуль стал работать нестабильно: иногда не читает или зависает Arduino. Пока будем еще усиленно тестировать, но в надежности появились сомнения. Тем более, что это копия оригинального модуля по цене $13 за версию 4:
http://www.elechouse.com/elechouse/index.php?main_page=product_info&cPath=90_93&products_id=2242
Модуль кард-ридер интересен. Считывает без проблем метку телефона LG G5. Работает с белой карточкой, которая в комплекте. А вот, синий брелочек странно себя ведет: телефоном читается, а этим модулем кард-ридера не читается.
Можно ли прийти в офис и заменить его прямо сегодня?
Или нужно тащить модуль, приклеенный к демо-стенду (2 кг массой) и на месте проверять?
Подключен по i2c, один из выключателей переведен в нужное положение. Повторюсь: с белой картой и телефоном все работает.
Добрый день. С информацией по поводу возврата или гарантийного ремонта вы можете ознакомиться в разделе Гарантия / Возврат на нашем сайте или связаться с нами по телефону или электронной почте.
В комплект входит карта и брелок. Брелок - это NFC или RFID? Попробовал подключить к компьютеру через UART мост и libnfc. Пластиковая карта считывается, а вот брелок нет.
Модуль работает нестабильно. Что на 3.3 что на 5 вольтах. тестировал по шине I2C, может проработать около часа и чип теряется. Чинится только выключением/включением питания.
Подключал к esp-12 к GPIO 5 и 4. Пробовал с дефолтными I2C, Wire драйверами, и с обновлёнными отсюда https://github.com/enjoyneering/ESP8266-I2C-Driver
Гугл также частенько упоминает о нестабильной работе этого модуля например тут: https://www.letscontrolit.com/forum/viewtopic.php?f=4&t=502&sid=da6b71978fca7a15ce9520b5782478bc
А можно ли таким устройством считывать данные с ID паспорта (Украина), подключив его через UART-USB адаптер к компьютеру и установив ПО UaidReader под Windows?
