Arduino Motor Shield Rev3 A000079

код: ASI185

Внимание! В продаже имеется уцененный "Arduino Motor Shield Rev3 A000079"

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: Arduino Original

949 грн 1 215 грн

в наличии

Купить в один клик

	3
	голосовать

Нашли дешевле?

Описание
Отзывы
Задать вопрос

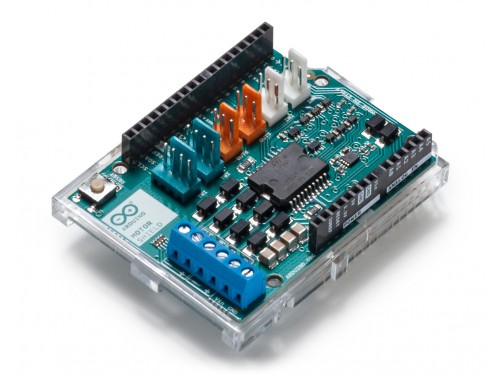

Оригинал. Плата расширения Arduino Motor построена на базе микросхемы L298, представляющей собой двойной мостовой драйвер для управления различной индуктивной нагрузкой, такой, как реле, соленоиды, шаговые двигатели и двигатели постоянного тока. Плата расширения позволяет Ардуино управлять двумя двигателями постоянного тока, контролируя скорость и направление вращения каждого из них независимо друг от друга. Среди прочих возможностей устройства можно выделить возможность измерения тока, потребляемого каждым двигателем. Плата оригинальная, производство - Италия.

Код производителя: A000079

Питание шилда.

Питание платы реализовано на микросхеме L298 которая поддерживает два источника питания. Один источник питания предназначен для логической части, а второй для двигателей.

Внешний источник питания подключается к клемной колодке: Vin - плюс, GND - минус.

Напряжение внешнего источника питания может составлять от 7В до 12В.

При питании двигателя свыше 9В рекомендуется раздельное питание логической части и силовой. Для этого требуется перерезать Vin Connec на тыльной стороне платы.

Максимальный ток на канал составляет 2А.

Контакты управления двигателем.

Шилд имеет два независимых канала А и В. Каждый канал задействует четыре контакта Arduino.

С помощью данного шилда можно управлять двумя двигателями постоянного тока или объеденив оба канала в один управлять одним биполярным шаговым двигателем.

Таблица выводов управления:

Функция	канал A	канал B
Направление движения	D12	D13
ШИМ	D3	D11
Торможение	D9	D8
Измерение тока	A0	A1

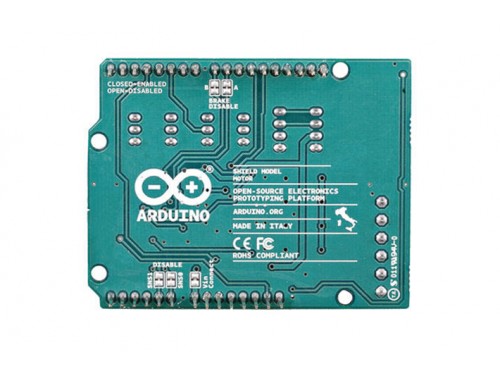

Для отключения функии торможения и измерения тока следует разъеденить соответствующие перемычки на тыльной стороне платы.

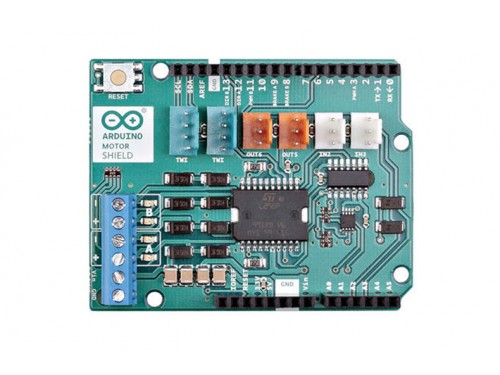

Разъемы подключения на плате:
Клемная колодка с винтовым креплением служит для подключения двигателей.
Два разъема белого цвета, подключенных к контактам A2 и A3.
Два разъема оранжевого цвета, подключенных к контактах D5 и D6.
Два разъема белого цвета, (один разъем - вход, второй разъем выход).

Характеристики:

рабочее напряжение - от 5В до 12В
драйвер двигателя L298P, позволяет управлять 2 двигателями постоянного тока либо 1 шаговым двигателем
максимальный выходной ток 2А на каждый канал или 4А максимум (при условии использования внешнего источника питания)
Измерение тока 1.65В/А

Подробнее о плате можно почитать тут.
