Плата разработчика Waveshare ESP32-S2 WiFi с ЖКИ дисплеем

Плата разработчика для Wi-Fi микроконтроллера Xtensa LX7 ESP32-S2FH4 с компактными размерами, множеством периферийных интерфейсов, встроенной маломощной системой Wi-Fi System-on-Chip (SoC) и большой памятью, поддерживающая экосистему плат расширения Raspberry Pi Pico. Оснащенный аппаратным криптоускорителем, RNG, HMAC и модулем цифровой подписи, он соответствует требованиям безопасности Интернет вещей. Несколько режимов работы с низким энергопотреблением для удовлетворения требований к питанию в IoT, мобильных устройствах, носимой электронике, умном доме и других сценариях приложений и т. д.

Код производителя: 20658, ESP32-S2-LCD-0.96

Ключевые особенности платы:

• Поддержка экосистемы платы расширения Raspberry Pi Pico для творческой разработки приложений IoT
• Одноядерный 32-разрядный микропроцессор Xtensa LX7, ESP32-S2FH4, поддержка тактовой частоты до 240 МГц
• Встроенная 320 КБ SRAM, 128 КБ ROM, 8 МБ PSRAM, 4 МБ флэш-памяти
• Поддержка IEEE802.11 b/g/n, встроенная керамическая антенна Wi-Fi 2,4 ГГц, скорость передачи данных до 150 Мбит/с
• Разъем USB-C - больше нет проблем с ориентацией штекера
• Встроенный полноскоростной интерфейс USB OTG, ЖК-интерфейс (8-битный последовательный RGB/8080/6800), контроллер TWAI (совместимый с ISO11898-1), емкостный датчик GPIO, датчик температуры и RMT (TX/RX)
• Встроенный DC-DC чип MP28164, высокоэффективный DC-DC buck-boost чип, максимальный ток нагрузки 2A
• Поддержка различных режимов работы с низким энергопотреблением для настройки оптимального баланса между расстоянием связи, скоростью передачи данных и энергопотреблением для удовлетворения требований к питанию в различных сценариях применения.
• Зубчатый модуль позволяет припаивать контакты непосредственно к разработанным пользователем несущим платам
• Встроенный 0.96-дюймовый ЖК-дисплей IPS с разрешением 160×80 пикселей и разрешением 65 000 цветов
• Встроенный разъем для зарядки/разрядки одной литиевой батареи 3.7 В, подходящий для разработки мобильных продуктов IoT

Расположение и назначение элементов платы:

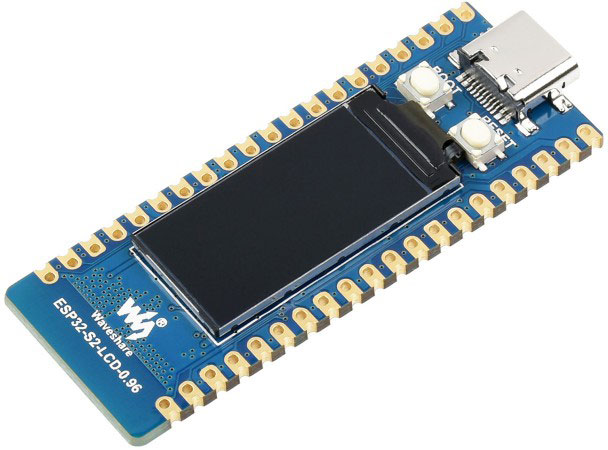

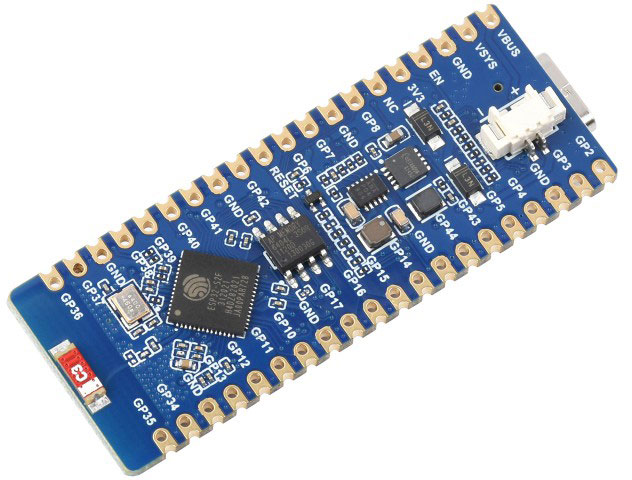

1. ESP32-S2FH4 - Одноядерный 32-разрядный микропроцессор Xtensa LX7
2. APS6404L-3SQR-SN - внешняя оперативная память 8 МБ PSRAM
3. Высокоэффективный повышающе-понижающий чип DC-DC MP28164
4. ETA6096 - высокоэффективный контроллер зарядки литиевых батарей
5. Разъем батареи - Разъем MX1.25, для зарядки/разрядки литиевой батареи 3,7 В
6. Керамическая антенна Wi-Fi
7. Контакты портов ввода-вывода, совместимая с Raspberry Pi Pico
8. Разъем USB Type-C - для программирования, последовательного интерфейса и т. д.
9. Кнопка BOOT - Кнопка BOOT, нажмите BOOT, а затем кнопку RESET, чтобы войти в режим загрузки
10. Кнопка сброса

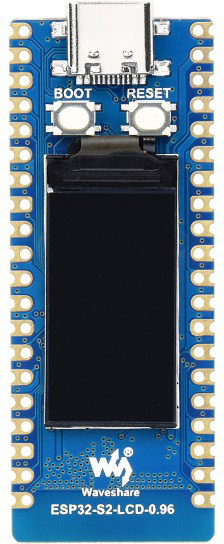

11. 0,96-дюймовый ЖК-дисплей IPS с разрешением 160×80, 65 тыс. цветов

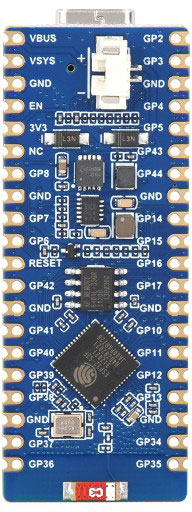

Расположение и назначение контактов платы:

Существующие платы расширения:

Ссылки:

• Wiki
