Оценочная плата разработчика с дисплеем для Raspberry Pi Pico от Waveshare

Универсальная плата разработчика Pico - Eval-Board - это комплексное оценочное решение, разработанное для Raspberry Pi Pico и контроллеров в подобном форм-факторе. Эта оценочная плата с 3.5-дюймовым цветным ЖК-дисплеем, отображающим 65000 цветов, и другими полезными встроенными компонентами позволяет вам протестировать почти все встроенные периферийные устройства RP2040, устраняя путаницу в проводах. Это идеальный выбор для быстрого начала работы с Raspberry Pi Pico а также с чипом RP2040.

Код производителя: 20159, Pico-Eval-Board

Ключевые особенности:

• Стандартный разъем подключения Raspberry Pi Pico, поддерживает платы серии Raspberry Pi Pico и совместимые с ним

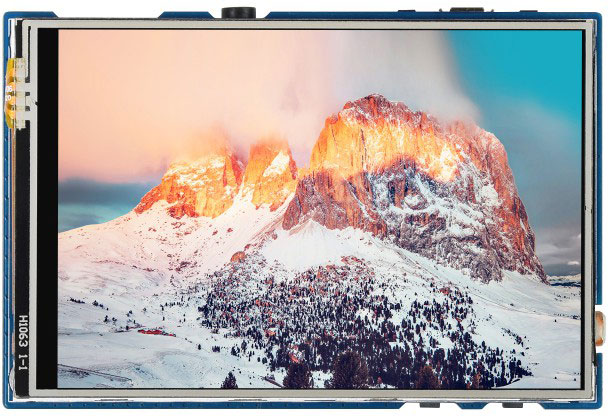

• 3.5-дюймовый резистивный сенсорный экран, 65K цветов, обеспечивающий четкое и яркое изображение
• Стандартный аудиоразъем 3.5 мм для наушников или других периферийных аудиоустройств
• Слот для карты Micro SD через интерфейс SDIO, более высокая скорость доступа, чем интерфейс SPI
• Интегрирует разъем батареи и схему перезарядки, что позволяет ему работать без проводного источника питания
• Другие богатые ресурсы, такие как зуммер, фоторезистор и светодиод RGB
• Поставляется с ресурсами для разработки и руководством (примеры Raspberry Pi Pico C/C++ и MicroPython)

Расположение и назначение выводов:

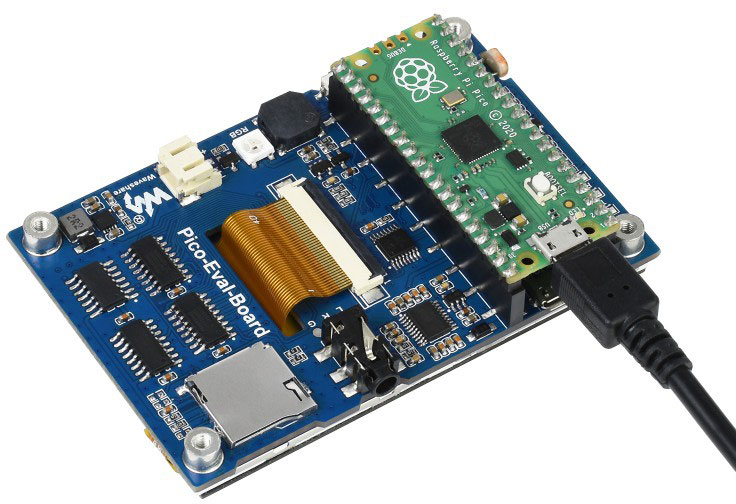

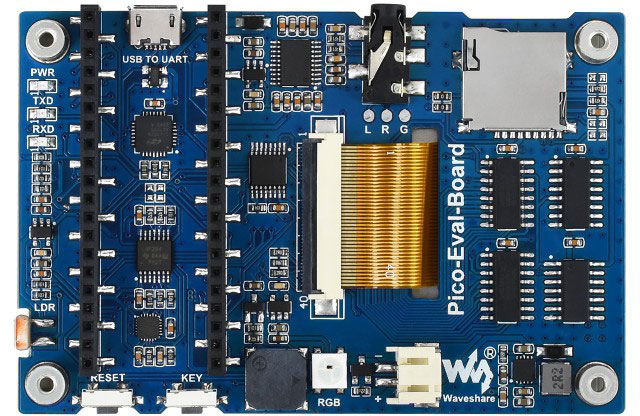

Расположение и назначение элементов платы:

1. Панелька для подключения Rapsberry Pi Pico или совместимого с ним контроллера
2. ЖК-разъем для подключения 3,5-дюймового IPS LCD
3. Микро-USB разъем для подключения к компьютеру или зарядки аккумулятора
4. 3,5-мм аудиоразъем интерфейс для подключения наушников
5. Слот для подключения микро-SD карты памяти используя интерфейс SDIO с высокой скоростью доступа
6. Разъем батареи PH2.0 для подключения литий-полимерного аккумулятора 3.7 В
7. CP2102 - Преобразователь USB в UART
8. SP0503 - диод для защиты микросхемы от электростатического разряда
9. ПКМ5101А - чип стерео аудио ЦАП, поддерживает аналоговый аудиовыход
10. 74HC4040 - микросхема счетчика для деления тактовой частоты
11. 74HC04D - микросхема инвертора
12. 74HC4094 - преобразователь последовательно-параллельных данных
13. ETA6096 - зарядное устройство, ток зарядки 1А
14. ICM20948 - 9-осевой датчик движения, позволяющий определять положение тела
15. LSD0204 - транслятор уровня напряжения, обеспечивающий безопасную связь между чипами при разном рабочем напряжении
16. XPT2046 - резистивный сенсорный контроллер
17. W2812B - RGB-светодиод, так здорово
18. Пассивный зуммер с регулируемой частотой звука
19. Пользовательский ключ - определяемый пользователем ключ, подключается к GP2
20. Кнопка сброса - сброс контроллера
21. Фоторезистор - преобразование интенсивности света в сигнал напряжения, измерение интенсивности света
22. Индикаторы:
    • PWR: индикатор питания
    • TXD: CP2102 UART TX
    • RXD: CP2102 UART RX

Параметры ICM20948:

• Характеристики акселерометра:
  • Разрешение: 16 бит
  • Диапазон (дополнительно): ±2, ±4, ±8, ±16g
  • Рабочий ток: 68,9 мкА
• Характеристики гироскопа:
  • Разрешение: 16 бит
  • Диапазон (дополнительно): ±250, ±500, ±1000, ±2000°/сек
  • Рабочий ток: 1,23 мА
• Характеристики магнитометра:
  • Разрешение: 16 бит
  • Диапазон: ±4900 мкТл
  • Рабочий ток: 90 мкА

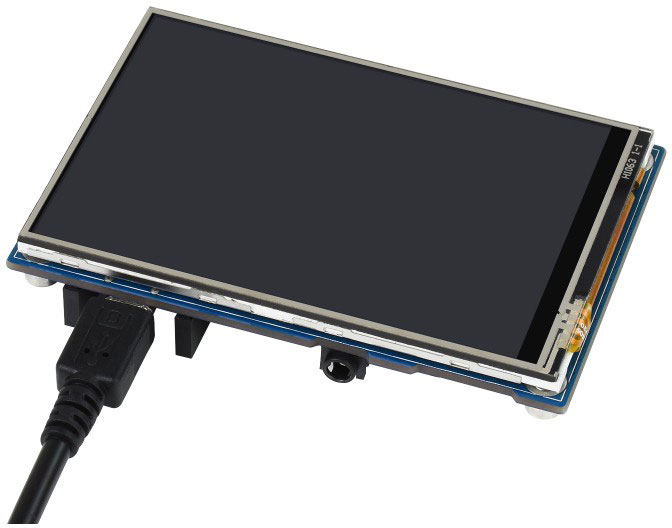

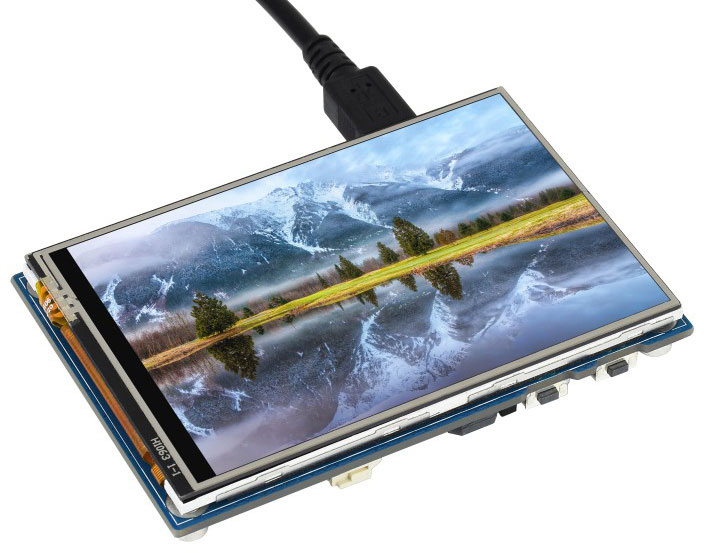

Характеристики дисплея:

• Рабочее напряжение: 5 В
• Разрешение дисплея: 480×320 пикселей
• Тип сенсора: резистивный
• Количество отображаемых цветов: 65K
• Интерфейс подключения: SPI
• Размер дисплея 73,44 × 48,96 мм
• Тип дисплейной матрицы: IPS
• Размер пискелей: 0.153 × 0.153 мм
• Контроллер дисплея: ILI9488/XPT2046
• Размеры платы: 86.00 × 57.20 мм

Габаритные размеры платы:

Комплектация:

• 1 х Плата разработчика Pico - Eval-Board
• 1 х Комплект монтажніх стоек

Ссылки:

• Wiki
