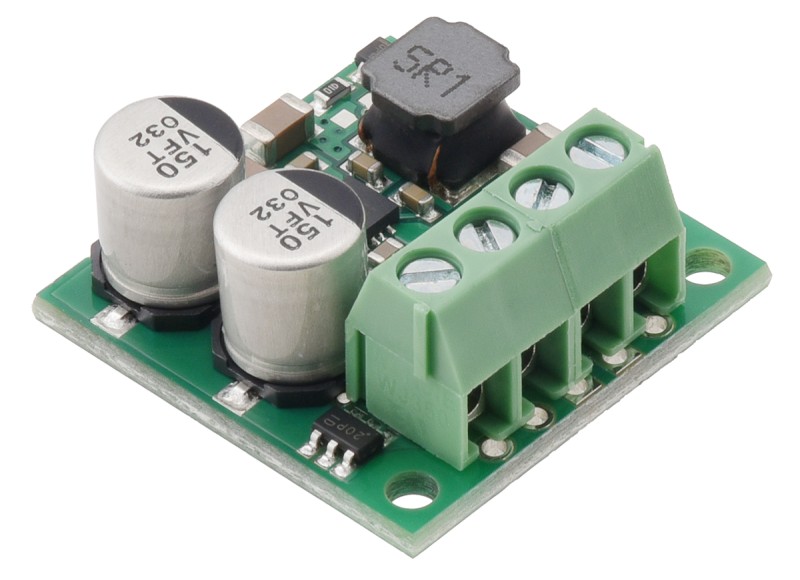

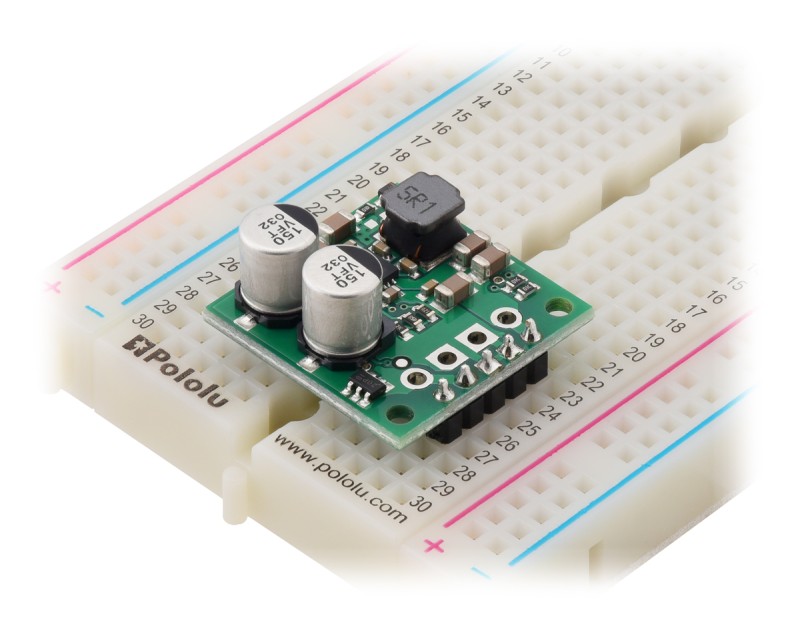

Повышающий/понижающий преобразователь 9В 2.5А S13V25F9 от Pololu

Этот синхронный импульсный повышающий/понижающий стабилизатор эффективно вырабатывает 9 В при входном напряжении от 2.8 В до 22 В. Его способность преобразовывать как более высокие, так и более низкие входные напряжения делает его полезным для приложений, в которых напряжение питания может сильно варьироваться, как, например, с батареями, которые запускаются с большим напряжением, но разряжаются ниже 9 В. Плата имеет размеры 22.86 × 22.86 мм, имеет типовой КПД от 85% до 95% и может обеспечивать непрерывный выходной ток от 1 А до 3 А в зависимости от входного напряжения. Регулятор также имеет защиту от обратного напряжения и дополнительный вход разрешения, который можно использовать для перевода регулятора в состояние пониженного энергопотребления с потребляемым током менее 10 мкА на вольт на входе VIN.

Код производителя: 4983, S13V25F9

В семействе эффективных импульсных стабилизаторов S13V25Fx (также называемых импульсными источниками питания (SMPS) или преобразователями постоянного тока) используется повышающе-понижающая топология для преобразования как более высокого, так и более низкого входного напряжения в регулируемое выходное напряжение. Они принимают входное напряжение от 2.8 В до 22 В и увеличивают или уменьшают его по мере необходимости, обеспечивая типичный КПД более 85% и типичный непрерывный выходной ток от 1 А до 3 А. Гибкость входного напряжения, предлагаемая этим семейством регуляторов, очень высока. особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше регулируемого напряжения и падает ниже по мере разрядки батареи. Без типичного ограничения на то, что напряжение батареи остается выше требуемого напряжения в течение всего срока службы, можно рассматривать новые аккумуляторные блоки и форм-факторы.

Преобразователи S13V25Fx имеют блокировку при пониженном напряжении, защиту от перенапряжения на выходе, защиту от перегрузки по току и защиту от обратного напряжения до 20 В. Функция отключения при перегреве также помогает предотвратить повреждение от перегрева, а функция плавного пуска ограничивает пусковой ток. и постепенно увеличивает выходное напряжение при запуске.

Это семейство состоит из шести стабилизаторов на ток 2.5 А с выходным напряжением от 3.3 В до 15 В. Все они используют одну и ту же печатную плату с различными компонентами, заполненными для получения различных выходных напряжений.

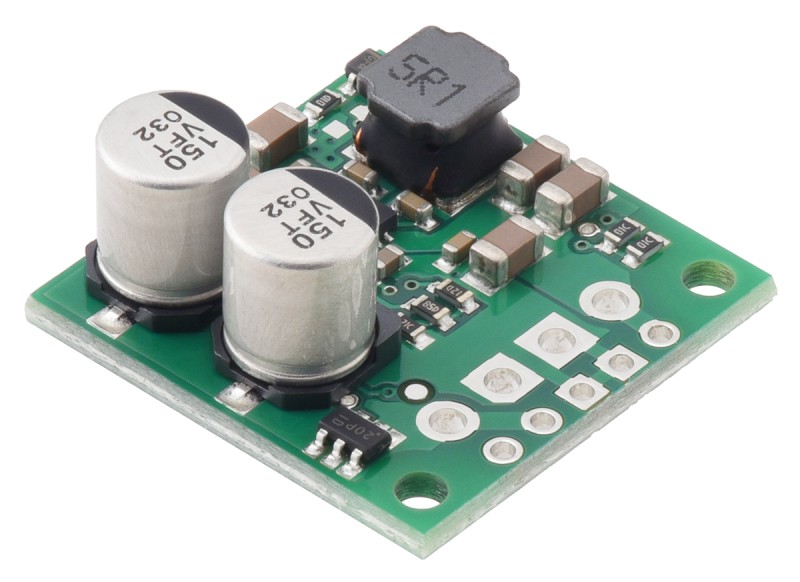

Различные версии регуляторов S13V25Fx выглядят очень похоже, поэтому на нижней трафаретной печати есть пустое место, куда вы можете добавить свои собственные отличительные знаки или метки.

Преобразователи производятся на собственном заводе Pololu в Лас-Вегасе.

Характеристики:

• Входное напряжение: от 2.8 В до 22 В
• Выходное напряжение: 9 В с точностью 4 %.
• Типичный максимальный непрерывный выходной ток: от 1 А до 3 А, в зависимости от входного напряжения (см. график максимального продолжительного выходного тока ниже)
• Типичный КПД от 85% до 95%, в зависимости от входного напряжения и нагрузки (см. график КПД ниже)
• Типичный ток покоя без нагрузки от 10 мА до 35 мА (см. график тока покоя ниже); можно уменьшить от 2 мкА до 10 мкА на вольт на VIN, отключив плату сигналом EN
• Блокировка входа при пониженном напряжении и защита от перенапряжения на выходе
• Функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение.
• Встроенная защита от обратного напряжения до 20 В, защита от перегрузки по току и отключение при перегреве
• Ограничение выходного тока: 5.1 А
• Фиксированная частота преобразования: ~500 кГц

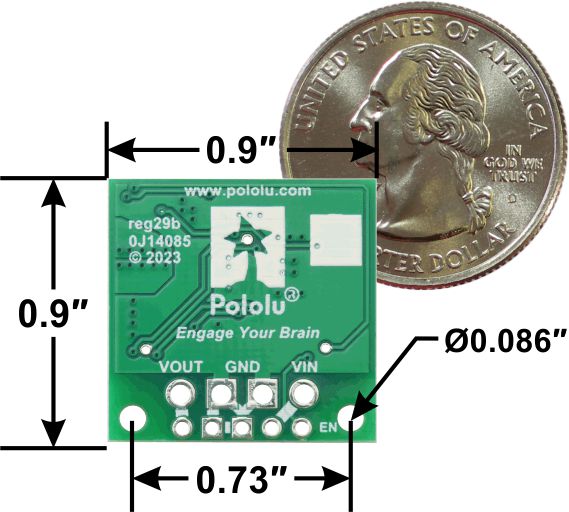

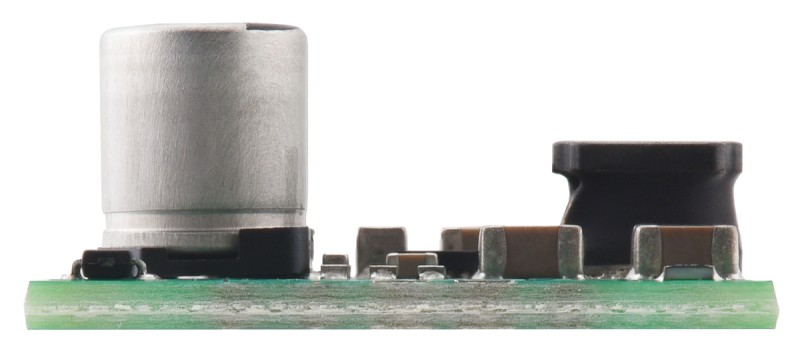

• Компактный размер: 22.9 мм × 22.9 мм × 9.7 мм
• Два монтажных отверстия для винтов M2

Подключение:

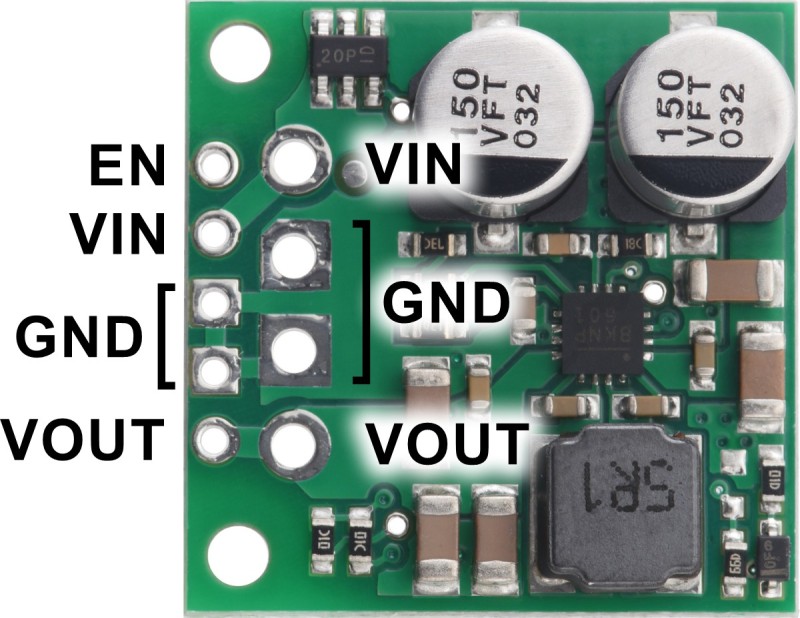

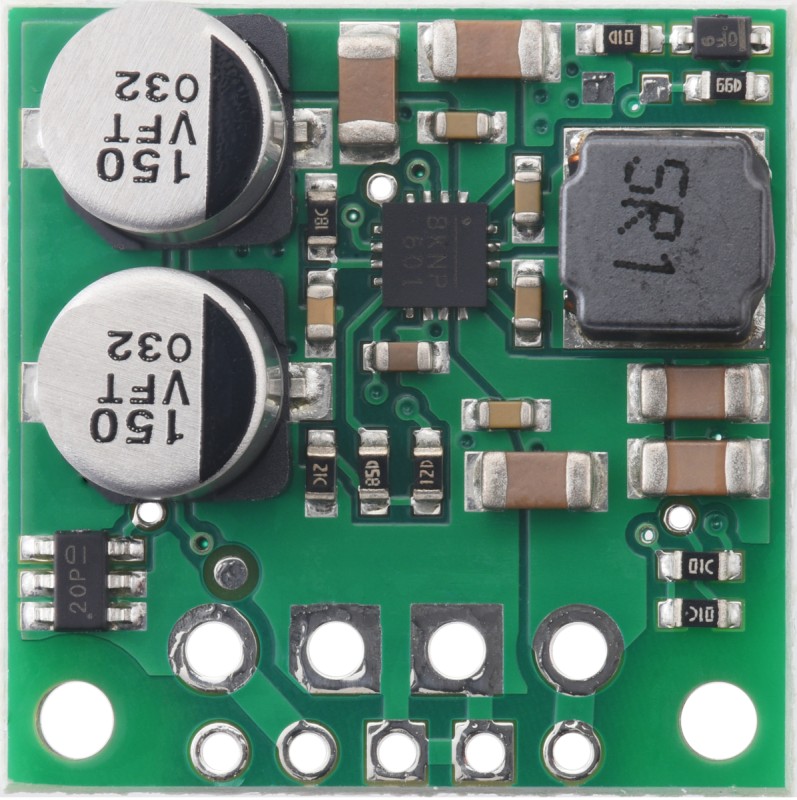

Повышающий/понижающий регулятор имеет четыре точки подключения: включение (EN), входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT). Входное напряжение VIN питает регулятор. На VIN можно подавать напряжение от 2.8 В до 22 В. VOUT - регулируемое выходное напряжение.

Регулятор, включенный по умолчанию, можно перевести в режим сна с низким энергопотреблением, установив на вывод EN низкий уровень. Порог нарастания для вывода EN составляет от 1 В до 1.2 В, а типичный порог спада на 100 мВ ниже (т. е. типичный гистерезис спада составляет 100 мВ). Это позволяет установить точную отсечку низкого напряжения VIN, например, с выходом внешнего делителя напряжения, питаемого от VIN, что может быть полезно для приложений с питанием от батареи, где разрядка батареи ниже определенного порога напряжения может привести к ее необратимому повреждению. Потребляемый ток покоя в спящем режиме определяется током в нагрузочном резисторе 475 кОм от ENABLE до VIN и в цепи защиты от обратного напряжения, который в целом будет составлять от 2 мкА до 10 мкА на вольт на входе VIN.

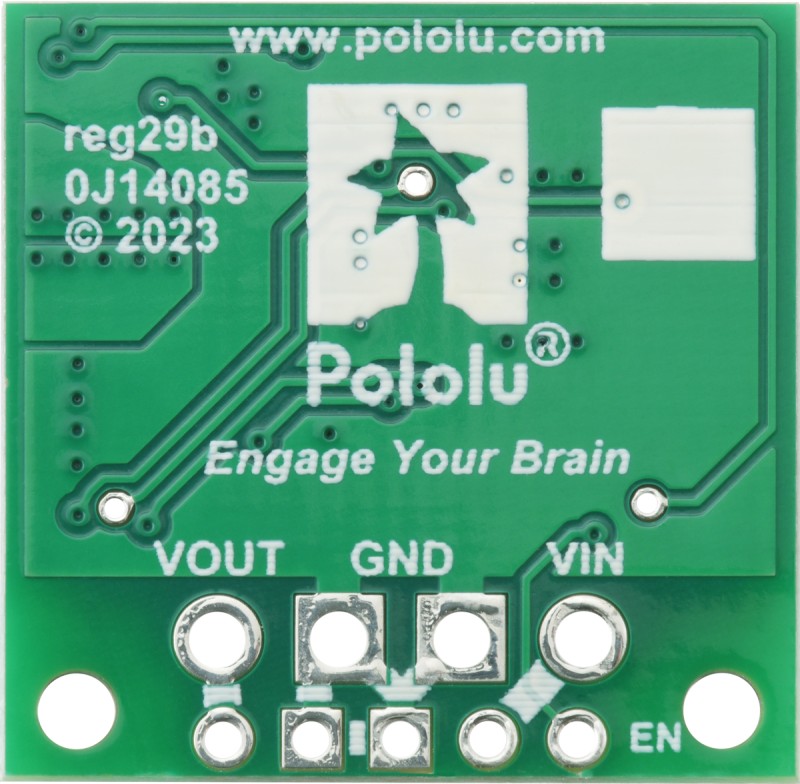

Регулятор имеет два набора сквозных отверстий: пять меньших отверстий, расположенных с интервалом 2.54 мм вдоль края платы (для совместимости со стандартными макетными платами без пайки и перфорированными платами и разъемами , использующими сетку 2.54 мм) и четыре больших отверстия, предназначенных для клеммных колодок с шагом 3.5 мм. VIN, GND и VOUT доступны как для меньших, так и для больших отверстий, но EN доступен только для меньшего ряда сквозных отверстий.

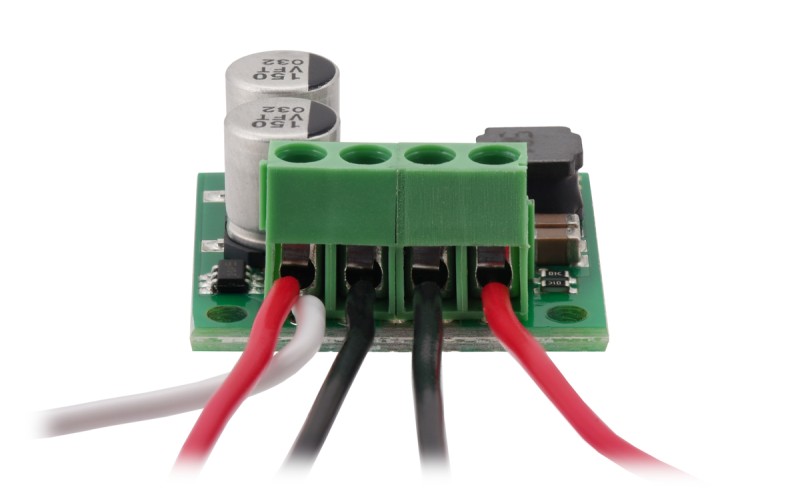

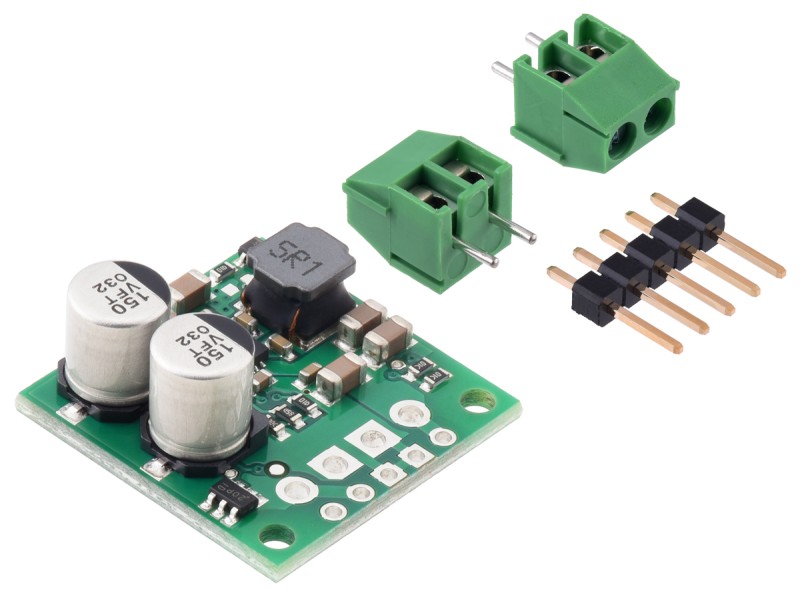

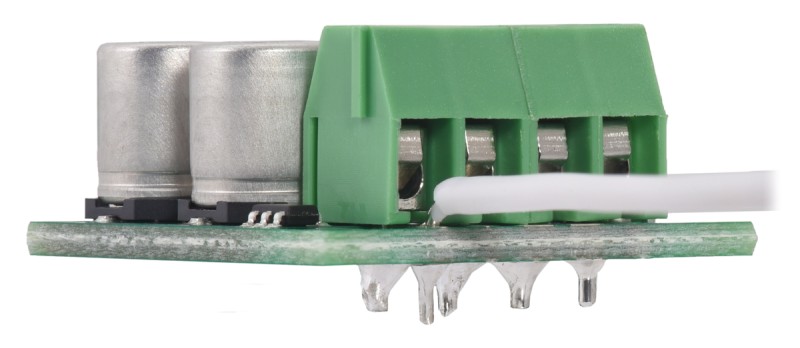

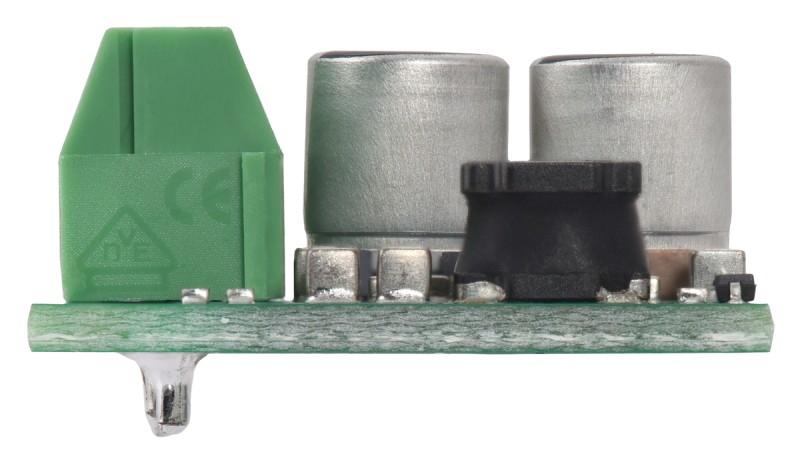

В комплект преобразователя входят прямая контактная колодка 5×1 и две 2-контактные клеммные колодки с шагом 3.5 мм и его можно собирать либо с контактной колодкой либо с клеммными колодками, но не с теми и другими одновременно. Штыревой разъем 2.54 мм можно впаять в меньшие сквозные отверстия. Кроме того, клеммные колодки можно соединить вместе и припаять к большим отверстиям, чтобы обеспечить удобное временное подключение проводов без заделки. Также можно припаять провода прямо к плате для максимально компактной установки.

Типичная эффективность:

Эффективность регулятора напряжения, определяемая как (выходная мощность)/(входящая мощность), является важной мерой его производительности, особенно когда речь идет о сроке службы батареи или нагреве.

Максимальный непрерывный выходной ток:

Максимально достижимый выходной ток регулятора зависит от входного напряжения, но также зависит и от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод. На приведенном ниже графике показаны максимальные выходные токи, которые регуляторы семейства S13V25Fx могут непрерывно выдавать при комнатной температуре в неподвижном воздухе и без дополнительного теплоотвода.

При нормальной работе этот продукт может нагреться настолько, что вы можете обжечься. Будьте осторожны при обращении с этим продуктом или другими компонентами, связанными с ним.

Ток покоя:

Ток покоя - это ток, который стабилизатор использует только для собственного питания, и на приведенном ниже графике показана его зависимость от входного напряжения. На вход EN модуля можно установить низкий уровень, чтобы перевести плату в режим пониженного энергопотребления, где она обычно потребляет от 2 мкА до 10 мкА на вольт на VIN.

Ссылки:

• Карта сверловки
• Габаритная схема
• 3D модель
