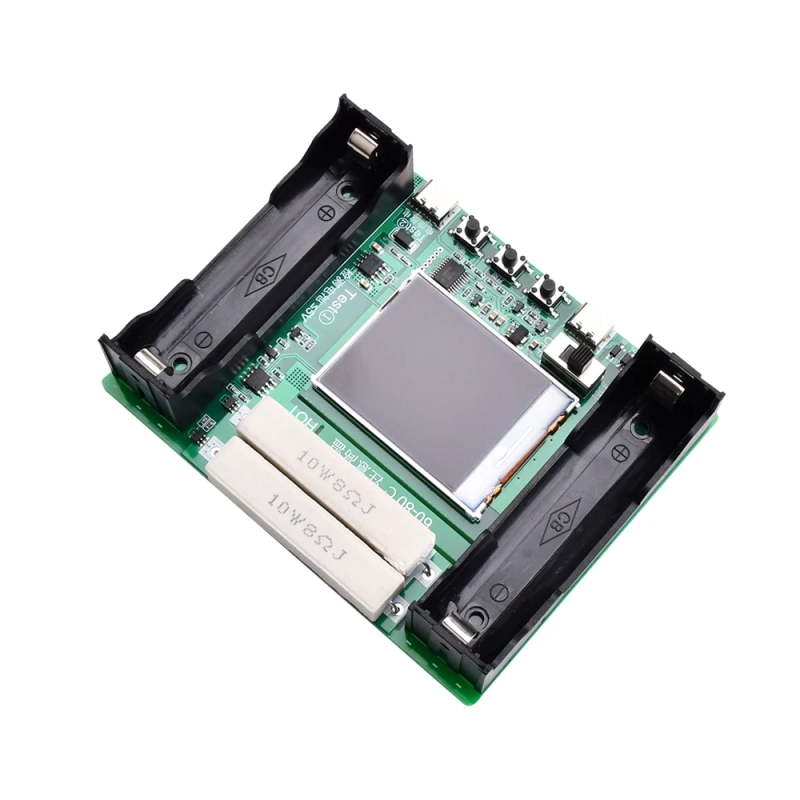

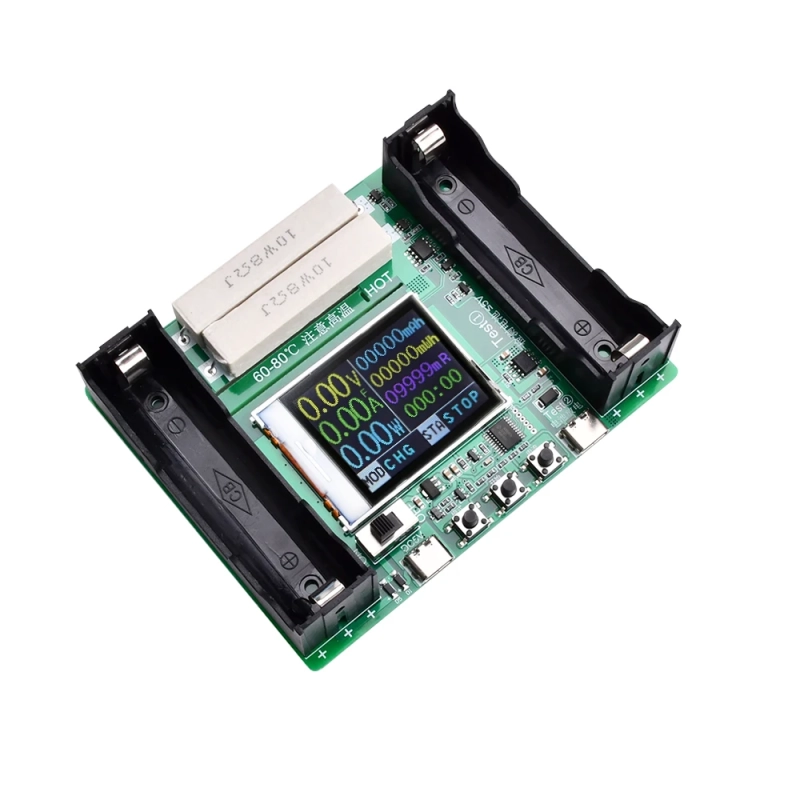

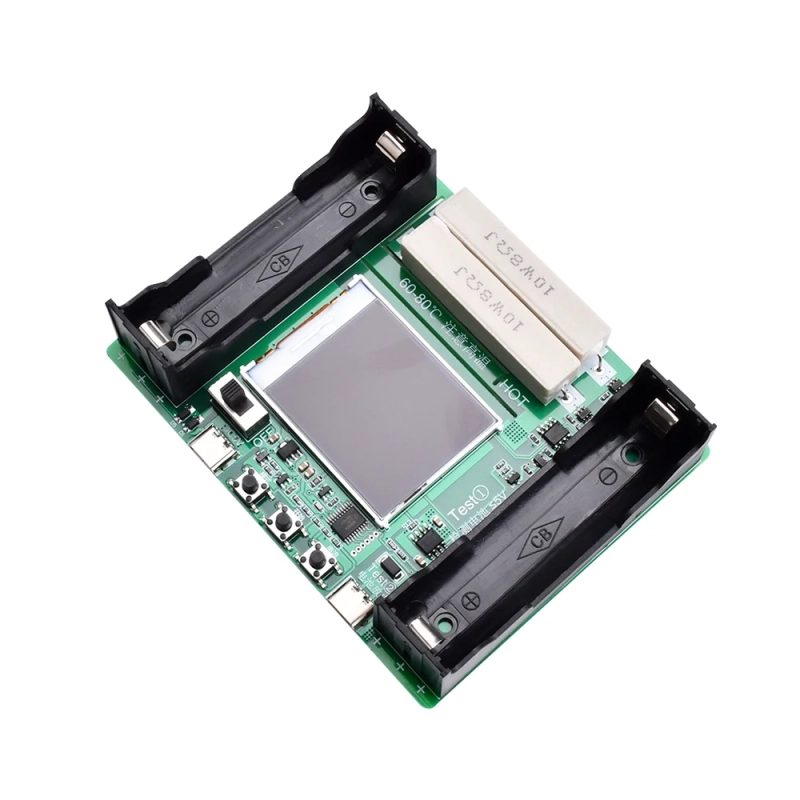

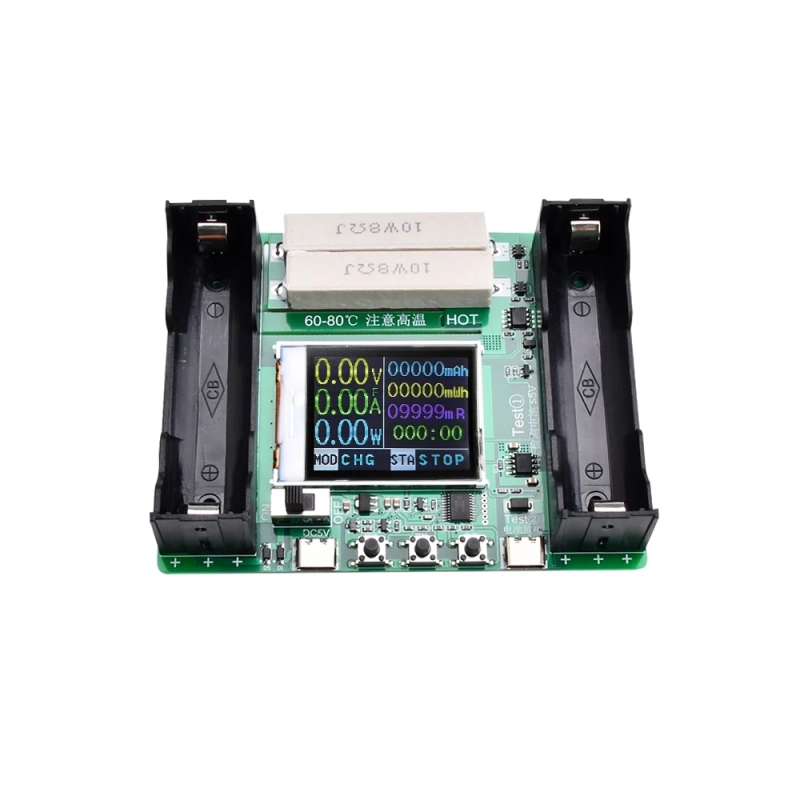

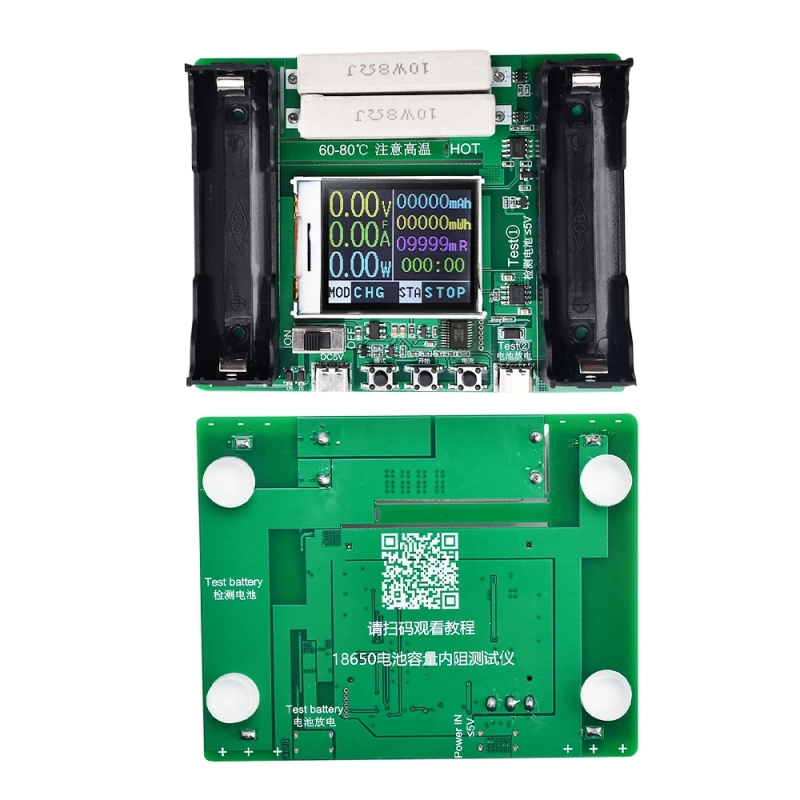

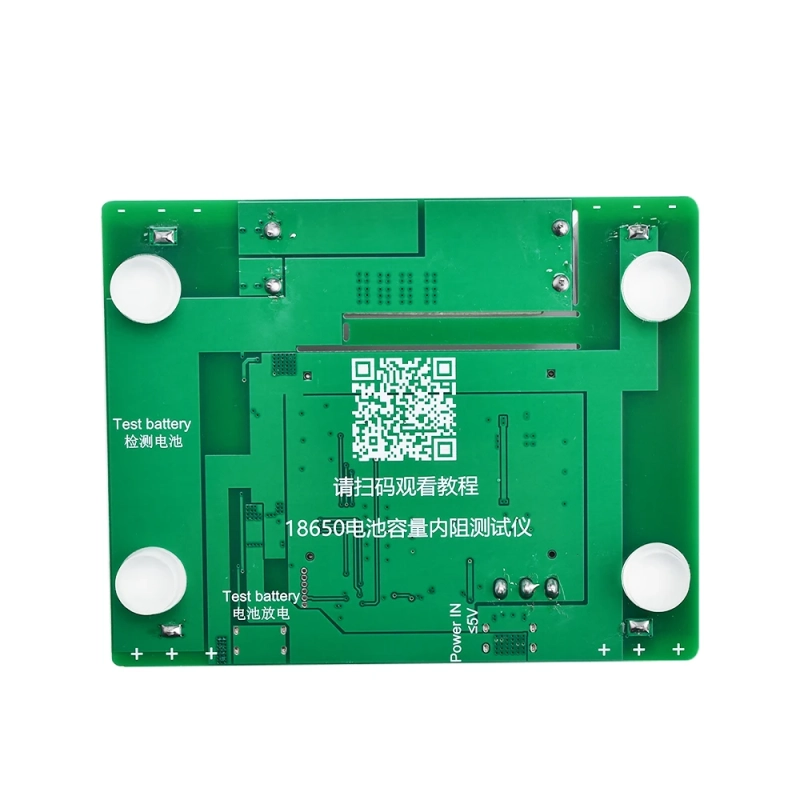

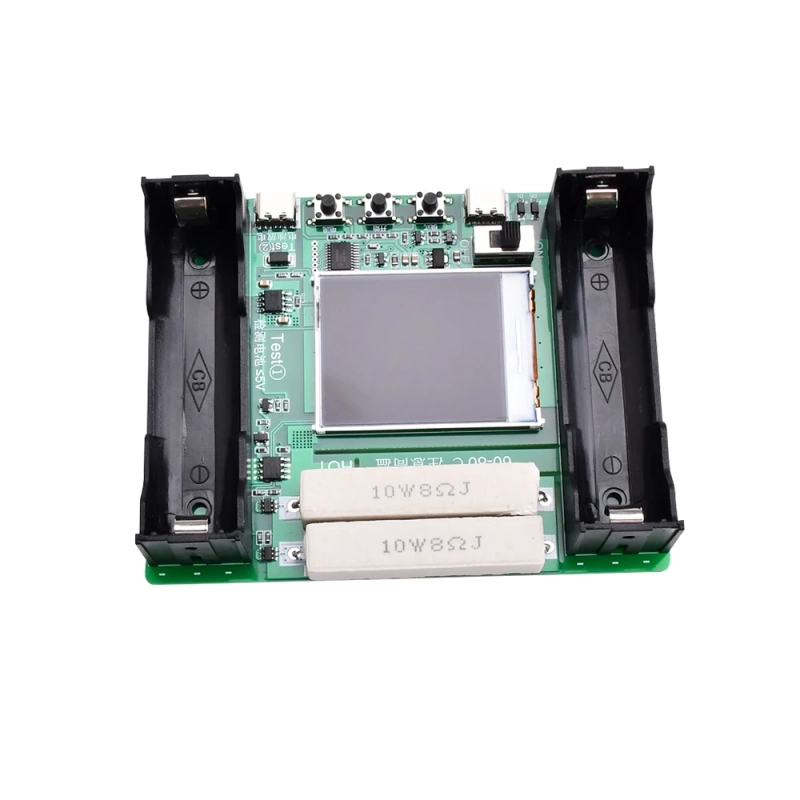

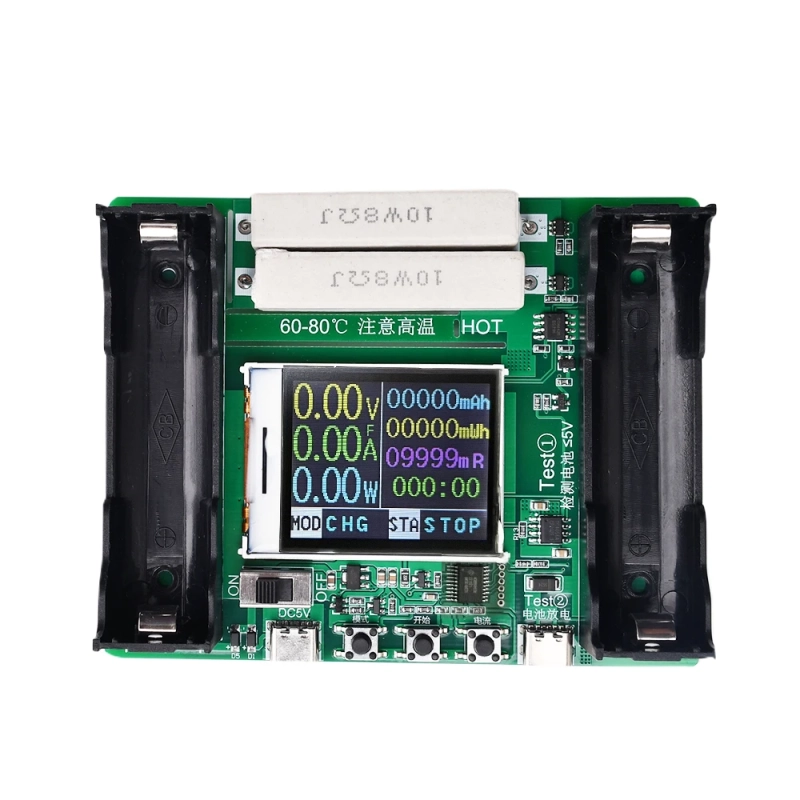

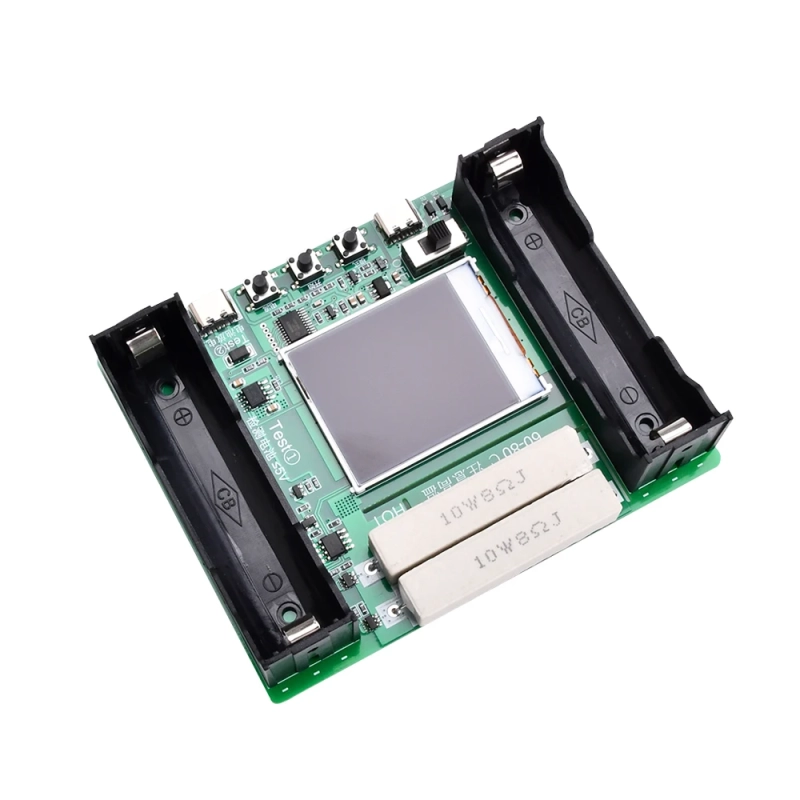

Тестер аккумуляторов 18650 с LCD дисплеем V3.0

Тестер заряда и разряда для акумуляторов 18650 с жидкокристаллическим дисплеем. С помощью данного тестера Вы с легкостью сможете проверить параметры аккумуляторов формата 18650. Данное устройство имеет все необходимые настраиваемые параметры для тестирования и возможность производить тестирование аккумулятора в режиме разряда без использования внешнего источника питания.

Важно:

• Левый отсек предназначен для автономного питания тестера. Правый отсек предназначен для тестируемого аккумулятора – разряд/заряд.
• Производить тестирование в режиме DSG от аккумулятора можно только при полном завершении его заряда от внешнего источника питания.
• Левый разъем Type-С отвечает за питание тестера, а правый за подключение дополнительного тестируемого аккумулятора.
• Будьте осторожны при тестировании аккумулятора в режиме DSG (разряд), нагрузочные резисторы могуть иметь температуру до +80 °С!

В качестве внешнего источника питания можно использовать зарядное устройство от мобильного телефона 5В/1А.

При подключенном внешнем источнике питания аккумулятор отвечающий за автономное питание будет заряжаться. Следует учитывать что максимальный ток заряда будет составлять 0.5А. Индикация заряда осуществляется с помощью красного светодиода расположенного справа от отсека. При установке тестируемого аккумулятора тестер отобразит его внутреннее сопротивление.

Тестер поддерживает английский и китайский языки. Для смены языка зажмите кнопку ON/OFF (самая левая кнопка), после чего включите тестер. После включения тестера следует подождать приблизительно 10 секунд, после чего выклюить тестер и повторно его включить. Если при первом включении на экране отображался китайский язык, то после данной операции язык измениться на английский.

Для перехода между пунктами MODE, STOP, LOOP отвечает кнопка ON/OFF (самая левая кнопка).

С помощью средней кнопки Вы можете выбрать один из трех режимов AUTO (заряд, разряд, заряд), CHG (заряд), DSG (розряд) пункта MODE, а также напряжение (пункт STOP) при котором будет остановлен разряд испытуемого аккумулятора (от 2,5 до 3,5 В) и время цикла для режима AUTO (пункт LOOP).

Самая правая кнопка отвечает за старт/стоп тестирования.

В режиме CHG параметры mAh и mWh не измеряются. В активном режиме CHG отображаются основные параметры V/A/W, фиксируется прошедшее время и индикатор отображает STA:CHG. После завершения заряда индикатор отобразит STA:END и значения параметров mAh и mWh.

Емкость аккумулятора будет отображена только при полном завершении режима DSG.
