Arduino Pro Mini 328 3.3В/8МГц от Sparkfun

код: ADA191

Arduino Pro Mini 328 3.3В/8МГц от Sparkfun

Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости
Внимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

499 грн

в наличии

Купить в один клик

	19
	голосовать

Нашли дешевле?

Описание
Отзывы (9)
Задать вопрос

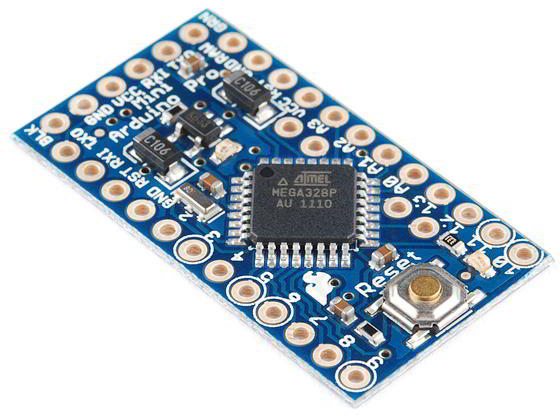

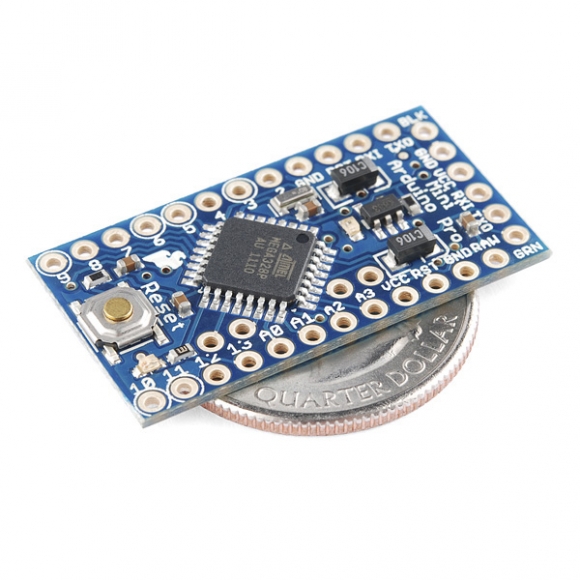

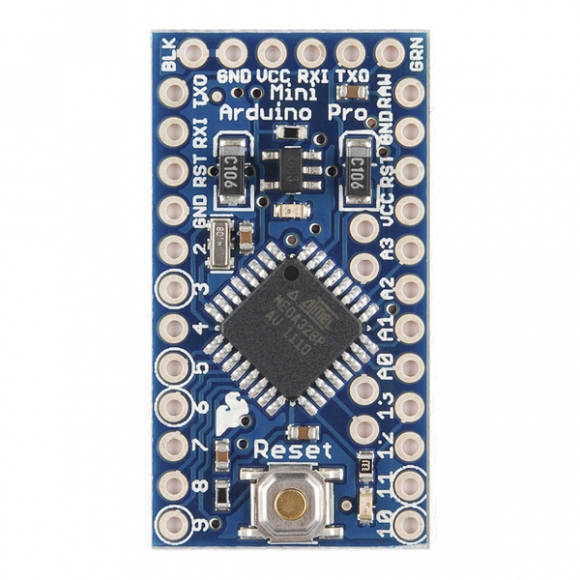

Плата разработки Arduino Mini от американской компании Sparkfun. Создана в сотрудничестве с компанией Arduino. Часть от вырученных денег перечисляются обратно компании Arduino, для поддержки новых разработок. Главные достоинства данной платы, это ее крохотный размер, маленький вес и качественное исполнение. Таких миниатюрных размеров удалось достич с помощью применения SMD радио-компонентов.

Код производителя: DEV-11114

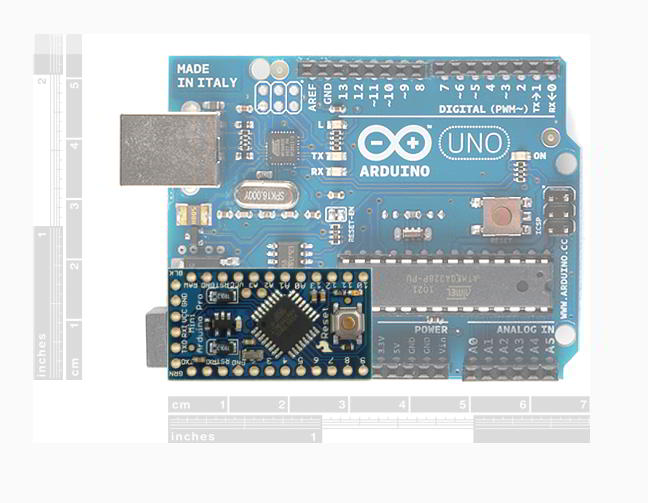

В качестве центрального чипа, выступает микроконтроллер Atmega 328, с частотой ядра 8МГц. Фактически данная плата является уменьшенной копией Arduino UNO, за исключением USB порта.

Для программирования вам потребуется переходник USB-UART, например такой или такой.

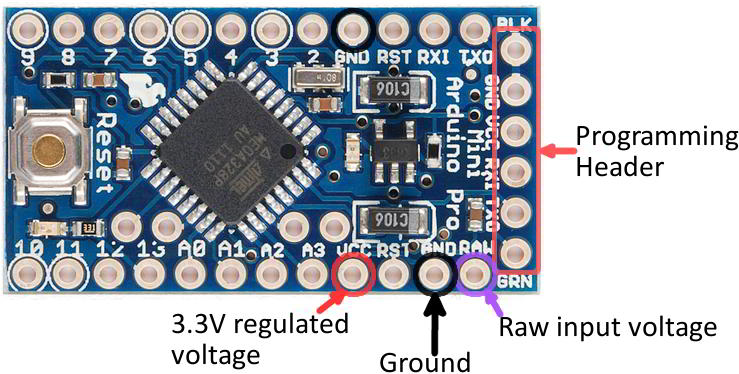

Питание реализовано по средствам стабилизатора напряжения и составляет 3.3В На вход можно подавать напряжение в диапазоне от 5В до 12В. Если питание происходит от стабилизированного источника и составляет 3.3В, то оно подключается к контакту VCC. В случае, если питание составляет от 7В до 12В, его следует подключать к выходу RAW (при таком подключение входное напряжение стабилизируется на отметке 3.3В).

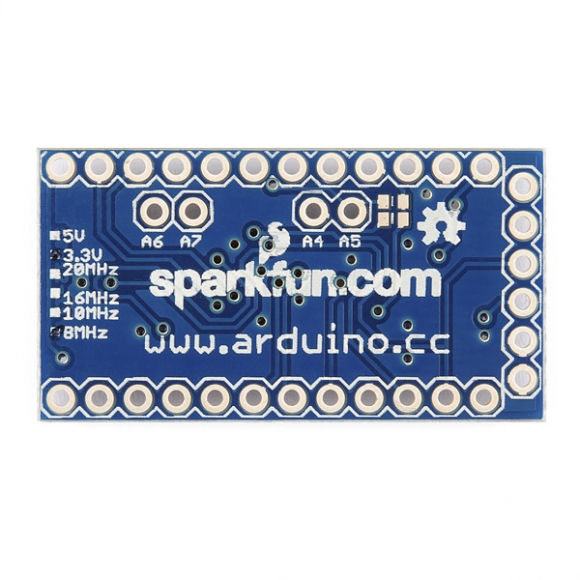

В последней ревизии разведены аналоговые контакты А6 и А7, предусмотрены места для установки подтягивающих резисторов (для использования протокола I2C).

Характеристики:

микроконтроллер: ATmega328 8МГц
Внешний кварц
толщина платы составлет 0.8мм
поддержка авторезета (при поддержке его переходником USB - UART)
стабилизатор напряжения 3.3В и 150мА
защита от перегрузки и по силе тока
вес составлет, менее 2 грамм
внешнее питание: 5 - 12В
встроенные светодиоды: питания и статуса
количество аналоговых входов: 8
количество цифровых входов/выходов: 14
габариты платы: 18 х 33 мм

Ссылки:

Отзывы покупателей про Arduino Pro Mini 328 3.3В/8МГц от Sparkfun

Віталий (08.12.2022)

В мониторинге ide иероглифы. При попытке залить скетч ошибка can''t open com7. Заливаю через модуль FTDI232 (3.3v). Драйвера и т.д. обновлял. Со стороны винды устройство определяется норм. Перед заливкой выбирать другие Arduino в ide пробовал. Кабель usb менял. Соединения проверял, пайку проверял все ок, замыканий нет. Подскажите варианты как её "завести".

Ответить

Віталий (02.01.2023)

Разобрался, если в Arduino IDE включен "монитор порта", то скетч не заливается. Выключил и все ок. Плата понравилась, компактно и выполняет свои задачи.

Ответить

Антон (01.02.2016)

Отличная оригинальная плата от Sparkfun. Лучше, чем поделки из Китая за 75 грн. Отличие - в стабилизаторе напряжения - тут установлен настоящий MIC5205 - до 16 Вольт на вход (RAW) - а китайские от 12В перегорают - проверено.
Для прошивки использую переходник на FT232RL - там есть переключатель 3,3V-5V. Pin-toPin совместим с Pro Mini.
Доставка - один день в Одесскую область.
Хороший магазин.

Ответить

VovkV (24.11.2015)

Заказывал две такие платки, два беспроводных передатчика, переходник к компу и гироскоп-акселерометр.
Качество нормальное, быстрая доставка и ответ магазина.
Минусом платы есть только то, что нет крепежей (как на MPU 6050).

Ответить

Евгений (27.04.2015)

Работает как часы, но требует постоянного внимания, чтоб не спалить случайно 5 вольтами....
Программировал девайсом на чипе CH340G с этого сайта. Долго догонял что его DTR надо цеплять на ногу GRN в Ардуино.

Ответить

Андрей (23.08.2019)

5v её не должны спалить. У неё есть преобразователь питания. Я так думаю.

Ответить

admin (23.08.2019)

5В - номинальное напряжение питания для микроконтроллера, установленного на плате.

Ответить

Сергей (13.12.2014)

Вы рекомендуете такой переходник http://arduino-ua.com/prod215-USB_2_Serial_converter_dlya_Arduino , а он разве совместим с данной версией платы на 3.3в ?

Ответить

Панфёров Алексей Юрьевич (22.04.2014)

удобная и не дорогая плата для готового изделия, 3,3В хорошо подходит для батарейного питания, не забывайте переключать устройство при "заливке" скетчей

Ответить
