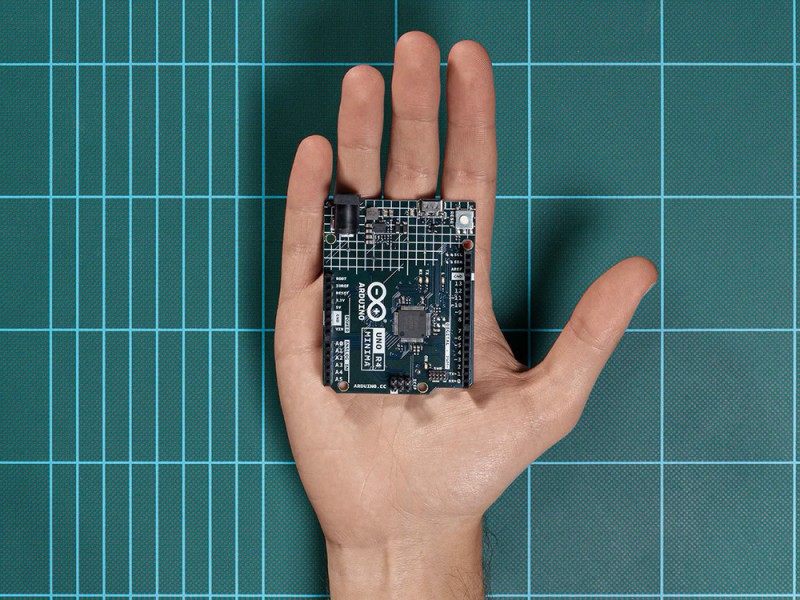

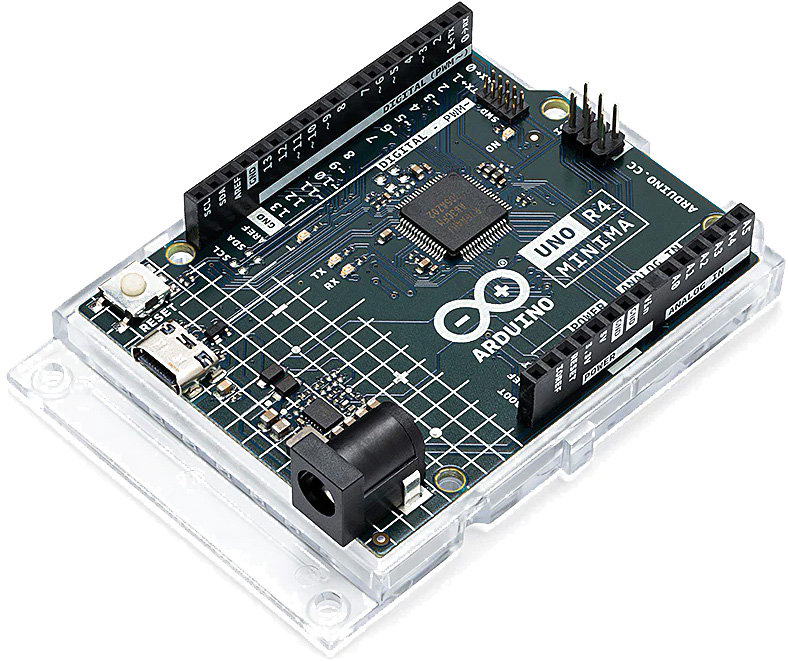

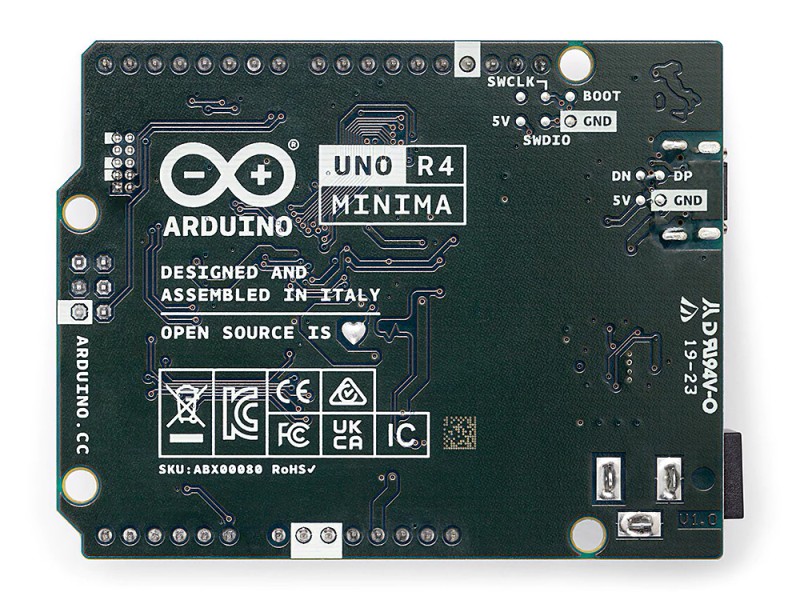

Arduino UNO R4 Minima ABX00080

Усовершенствованная и улучшенная плата Arduino UNO R4 Minima оснащена мощным 32-битным микроконтроллером, любезно предоставленным компанией Renesas. Приготовьтесь к увеличению вычислительной мощности, расширению памяти и совершенно новому уровню встроенных периферийных устройств. Совместимость с существующими экранами и аксессуарами остается неизменной и нет необходимости вносить какие-либо изменения в стандартный форм-фактор или рабочее напряжение 5 В. UNO R4, присоединяющийся к экосистеме Arduino, является надежным дополнением, подходящим как для новичков, так и для опытных энтузиастов электроники. Независимо от того, начинаете ли вы или хотите расширить границы своих проектов, эта надежная плата всегда обеспечивает надежную производительность.

Код производителя: ABX00080

Ключевые отличия:

• Аппаратная совместимость с форм-фактором UNO: UNO R4 Minima имеет тот же форм-фактор, распиновку и рабочее напряжение 5 В, что и его предшественник UNO R3. Это обеспечивает плавный переход для существующих плат и проектов, используя обширную и уникальную экосистему, уже созданную для Arduino UNO.
• Расширенная память и более быстрая тактовая частота: приготовьтесь к более точным вычислениям и возможности с легкостью выполнять сложные проекты. UNO R4 Minima может похвастаться увеличенным объемом памяти и более высокой тактовой частотой, что позволяет вам без труда решать сложные задачи.
• Дополнительные встроенные периферийные устройства: UNO R4 Minima представляет ряд встроенных периферийных устройств, включая 12-битный ЦАП, CAN BUS и операционный усилитель. Эти дополнительные компоненты предоставляют вам расширенные возможности и гибкость в ваших проектах.
• Расширенный допуск на 24 В. UNO R4 Minima теперь поддерживает более широкий диапазон входного напряжения Vin, позволяя подавать питание до 24 В. Это обеспечивает плавную интеграцию с двигателями, светодиодными лентами и другими исполнительными устройствами, упрощая ваши проекты за счет использования одного источника питания.
• Разъем SWD. Отладка - важнейший аспект любого проекта. Просто подключите внешний отладчик к UNO R4 Minima и легко контролируйте внутреннюю работу вашей системы. Сохраняйте контроль и получайте ценную информацию.
• Поддержка HID: UNO R4 Minima оснащена встроенной поддержкой HID (Human Interface Device), позволяющей имитировать мышь или клавиатуру при подключении к компьютеру через USB-кабель. Эта удобная функция упрощает отправку нажатий клавиш и движений мыши на компьютер, повышая удобство использования и функциональность.

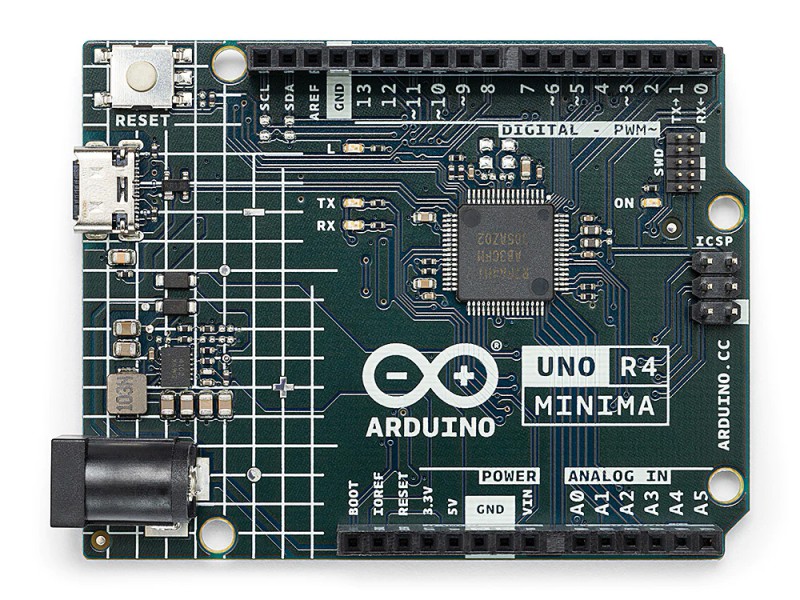

Расположение и назначение выводов:

Характеристики:

• Плата: Arduino® UNO R4 Minima
• Артикул: ABX00080
• Микроконтроллер: Renesas RA4M1 (Arm® Cortex®-M4)
• USB интерфейс: USB-C® порт программирования
• Контакты: цифровые контакты ввода/вывода 14
• Контакты аналоговые: входные контакты 6
• Интерфейсы:
  • ЦАП х1
  • ШИМ-контакты х6
  • Коммуникация: UART х1
  • I2C 1x
  • SPI 1x
  • CAN шина: х1
  • USB type-C: x1
• Питание цифровой части: 5 В
• Входное напряжение (Vin): от 6 В до 24 В
• Постоянный ток на контакт ввода-вывода: 8 мА
• Тактовая частота микроконтроллера: 48 МГц
• Память:
  • Память программ: 256 КБ флэш-памяти
  • Оперативная память: 32 КБ
• Размеры: 68.85 х 53.34 мм

Ссылки:

• Принципиальная схема
• Техническое описание
