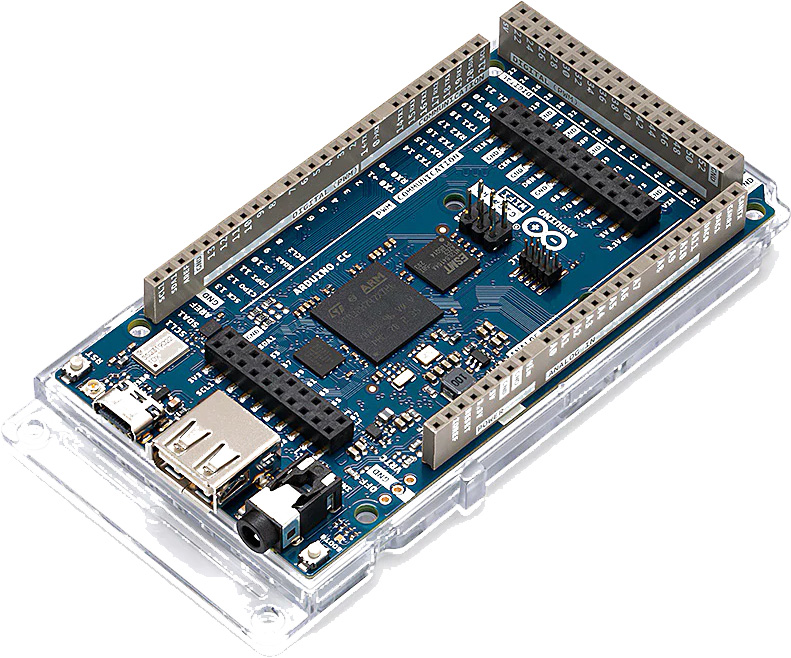

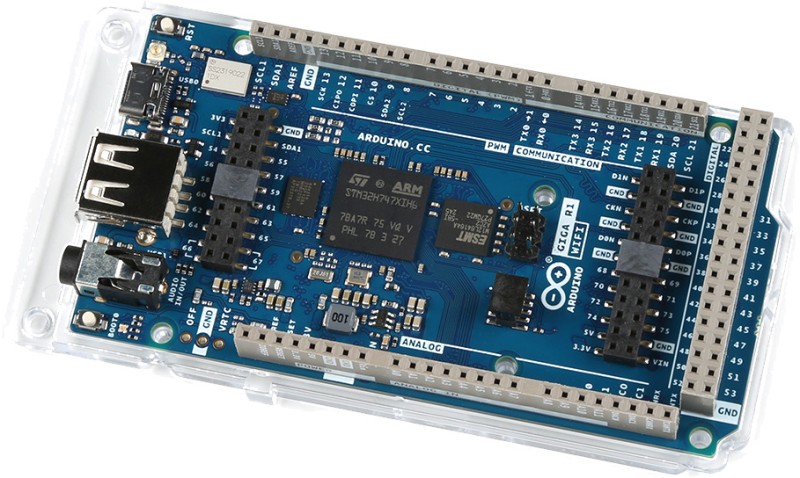

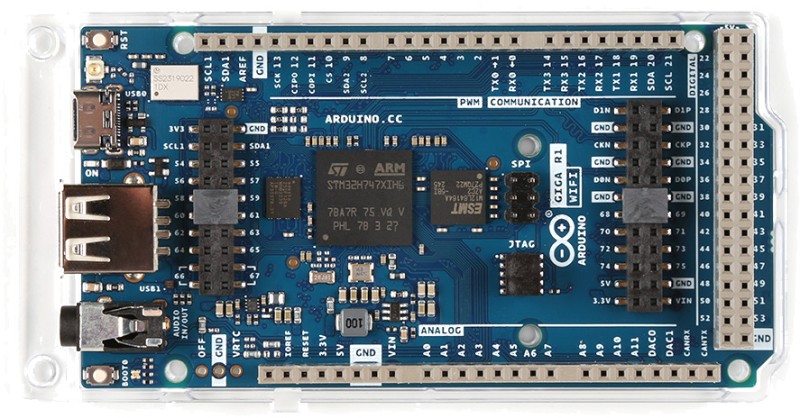

Arduino Giga R1 WiFi ABX00063

Контроллер Arduino GIGA R1 WiFi создан для амбициозных разработчиков, которые хотят улучшить свою игру. Он уравнивает правила игры для геймеров, художников, звукорежиссеров и всех, кто приходит в мир технологий с большими идеями и ограниченным бюджетом, поскольку он объединяет расширенные функции в доступный компонент и имеет тот же форм-фактор, что и популярные контроллеры Mega и Due. Контроллер собран на микроконтроллере STM32H747XI, дополнительной памяти 8 МБ, модуля беспроводной связи Murata 1DX и модуле безопасности ATECC608A. Значительно расширен диапазон входного напряжения питания на вход Vin до 24В.

Микроконтроллер (STM32H747XI): этот двухъядерный 32-битный микроконтроллер позволяет двум ядрам общаться друг с другом (Cortex®-M7 на частоте 480 МГц и Cortex®-M4 на частоте 240 МГц). Вы даже можете запускать микропитон в одном и Arduino в другом.

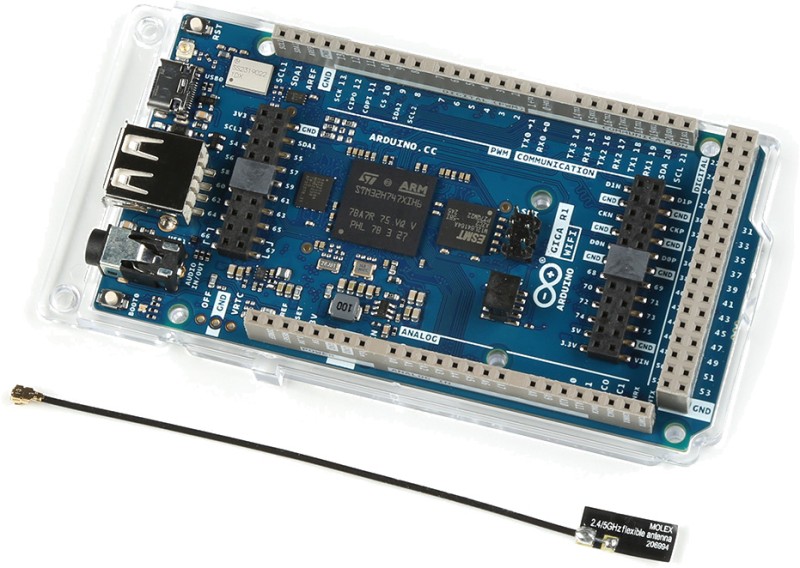

Беспроводная связь (Murata 1DX): предпочитаете ли вы Wi-Fi® или Bluetooth®, GIGA R1 WiFi поможет вам. Вы даже можете быстро подключиться к облаку Arduino IoT и удаленно отслеживать свой проект. А если вас беспокоит безопасность связи, ATECC608A держит все под контролем.

Аппаратные порты и связь. Следуя наследию Arduino Mega и Arduino Due, GIGA R1 WiFi имеет 4 UART (аппаратные последовательные порты), 3 порта I2C (на 1 больше, чем у предшественников), 2 порта SPI (на 1 больше, чем у предшественников) и 1 порт FDCAN.

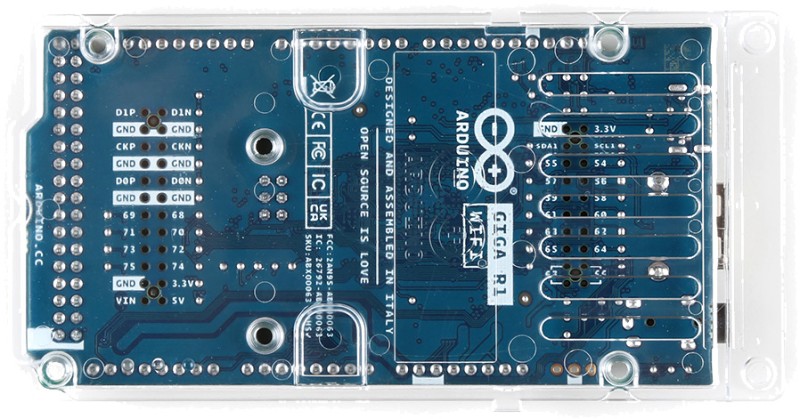

GPIO и дополнительные контакты: разработчики хотели сохранить тот же форм-фактор, что и Mega и Due, чтобы вы могли легко адаптировать свои собственные шилды к GIGA R1 WiFi (помните, что эта плата работает при напряжении 3.3 В!), а так же добавили дополнительные разъемы. чтобы получить доступ к дополнительным контактам, общее количество контактов GPIO останется 76, и, что самое приятное, вы можете получить к ним доступ снизу, поэтому оставьте свой проект таким, какой он есть, и просто подумайте о том, как его расширить. Кроме того, добавили два новых контакта: VRTC, чтобы вы могли подключить батарею, чтобы часы реального времени RTC продолжали работать, когда плата выключена, и контакт OFF, чтобы вы могли принудительно выключить плату.

Разъемы: GIGA R1 WiFi имеет дополнительные разъемы на плате, которые облегчат создание вашего проекта без какого-либо дополнительного оборудования. Эта плата имеет:

• Разъем USB-A подходит для подключения USB-накопителей, других запоминающих устройств и HID-устройств, таких как клавиатура или мышь.
• Гнездо ввода-вывода 3.5 мм подключено к DAC0, DAC1 и A7.
• Разъём USB-C® для питания и программирования платы, а также для имитации HID-устройств, таких как мышь или клавиатура.
• Разъем Jtag, 2х5 1.27мм.
• 20-контактный разъем камеры Arducam.

Поддержка более высокого напряжения питания на входе Vin: по сравнению со своими предшественниками, которые поддерживают напряжение до 12 В, GIGA R1 WiFi может работать в диапазоне от 6 до 24 В.

Характеристики:

• Микроконтроллер: STM32H747XI Dual Cortex®-M7+M4, 32-битный микроконтроллер Arm® с низким энергопотреблением
• Радиомодуль: Murata 1DX двойной Wi-Fi 802.11b/g/n 65 Мбит/с и Bluetooth®
• Контроллер безопасности: ATECC608A-MAHDA-T
• USB:
  • USB-C: порт программирования/HID
  • USB-A: хост (включается с помощью PA_15)
• Пины:
  • Число контактов цифрового ввода/вывода: 76
  • Аналоговые входные контакты: 12
  • ЦАП: 2 (DAC0/DAC1)
  • Контакты ШИМ: 12
  • Разное: контакт VRT и OFF
• Коммуникация:
  • UART: 4x
  • I2С: 3 х
  • SPI: 2x
  • CAN: Да (требуется внешний трансивер)
• Разъемы:
  • Камера: I2C + D54-D67
  • Дисплей: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
  • Аудиоразъем: DAC0, DAC1, A7
• Рабочее напряжение логической части: 3.3 В
• Входное напряжение (Vin): от 6 В до 24 В
• Максимальный ток на контакт ввода-вывода: 8 мА
• Тактовая частота:
  • Cortex® М7: 480 МГц
  • Cortex® М4: 240 МГц
• Память (STM32H747XI): 2 МБ флэш-памяти, 1 МБ ОЗУ
• Ширина: 53 мм
• Длина: 101 мм

Ссылки:

• Giga R1 Datasheet
• STM32H747XI Datasheet
• Murata 1DX Datasheet
• ATECC608A-MAHDA-T Datasheet
• Giga R1 Схема
• Giga R1 расположение и назначение выводов
