Цифровой осциллограф Hantek DSO4254C

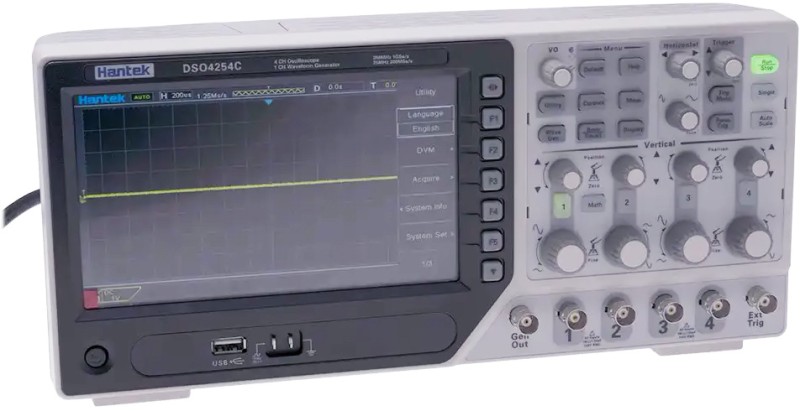

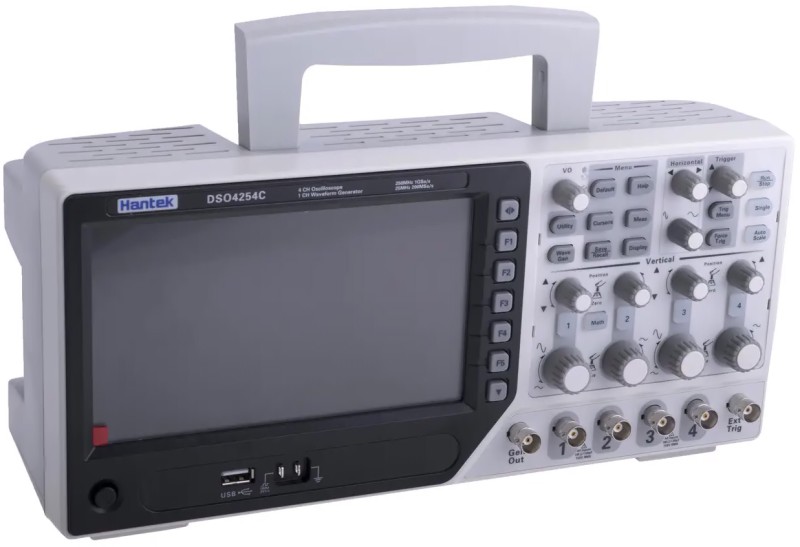

Hantek DSO4254C - это современный цифровой осциллограф, предназначенный для точных измерений электрических сигналов. Благодаря широкой полосе пропускания в 250 МГц, он способен анализировать различные типы сигналов, обеспечивая высокую точность измерений.

Скорость выборки осциллографа Hantek DSO4254C составляет 1 ГВс, что позволяет обнаруживать и изучать быстроменяющиеся электрические сигналы.

Hantek DSO4254C имеет разнообразные встроенные функции, такие как математические операции (сложение, вычитание, умножение, деление сигналов), что значительно расширяет его возможности для высокоточного анализа электрических сигналов. Разрешение генератора по амплитуде: 12 бит, по частоте - 0,001 Гц.

Осциллограф Hantek DSO4254C действительно оснащен встроенным генератором сигналов, который обеспечивает возможность генерации сигналов различных форм, таких как синусоидальный, прямоугольный, пилообразный и другие. Эта функция позволяет пользователю не только измерять, но и создавать и проверять сигналы без необходимости использования дополнительного генератора сигналов.

Особенности:

• полоса пропускания количество каналов: 250 МГц, 4 канала + внешний вход синхронизации
• скорость выборки: 1 ГВ/с (в реальном масштабе времени), эквивалентная выборка: 25 ГВ/с
• увеличенная чувствительность позволяющая реализовать усиление от 500мкВ/дел
• расширенная система синхронизации которая включает захват на шинах: UART, LIN, CAN, SPI, I2C.
• яркий цветной дисплей 7" TFT WVGA с разрешением 800 х 480 точек

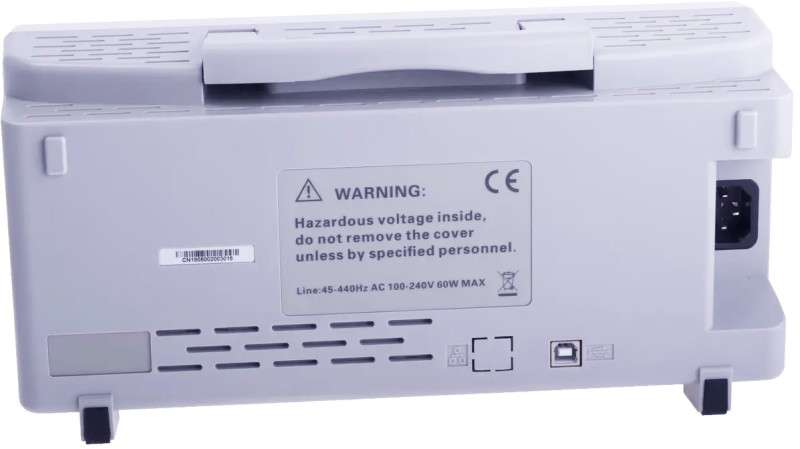

• интерфейсы USB Host (для подключения внешнего накопителя) и USB Device (для удалённого управления осциллографом с ПК)

Характеристики:

• Полоса пропускания / скорость нарастания фронта импульса: 250 МГц / < 4,4 нс
• Количество каналов: 4 канала + EXtrg вход внешней синхронизации
• Погрешность измерений: <3% (от 5 мВ/дел до 10 В/дел); <4% (от 0,5 мВ/дел до 5 мВ/дел)
• Скорость развертки: от 2 нс до 100 с/дел.
• Чувствительность по вертикали:
  • от 500 мкВ/дел. до 20 мВ/дел. смещение: ±400 мВ
  • от 50 мВ/дел. до 200 мВ/дел. смещение: ±2 В
  • от 500 мВ/дел. до 2 В/дел. смещение: ±40 В
  • от 5 В/дел. до 10 В/дел. смещение: ±50 В
• Входные параметры:
  • Входной импеданс: высокоомный: 1 MОм±2%, 20 pF ±3 pF
  • Режимы входа: AC, DC, GND
  • Максимальное входное напряжение: ± 300 В (х10) ампл., САТI, САТII
  • Корекция по поэффициенту пробника: х1, х10, х100, х1000.
• Система синхронизации:
  • Режимы синхронизации: авто, норм., единичный захват
  • Условия синхронизации (14 режимов): по уровню, по параметру импульса, видео, параметрам спада, по нарастанию/спаду, внешний запуск, окну, UART, LIN, CAN, SPI, I2C.
  • Источник синхронизации: СН1/CH2, СН3/CH4, внешний, внешний / 5, AC линия питания.
• Система цифровой обработки:
  • Тип выборки: в реальном времени, эквивалентная выборка
  • Скорость выборки: 1 ГВ/с (СН1) / 500 МВ/с (СН1/CH2)
  • Эквивалентная скорость выборки: 25 ГВ/с
  • Объем памяти: 40 тыс. точек
  • Режим выборки: прямая выборка, регистрация пиков, усреднение, режим повышенного разрешения
  • Усреднение: 4, 8, 16, 32, 64, 128
  • Алгоритм востановления сигнала: sin(x)/x.
• Система измерений и математической обработки:
  • Автоматические измерения: частота, период, среднее, пик-пик, циклический RMS, минимум, максимум, время нарастания, время спада, +ширина положительного импульса, - ширина отрицательного импульса, задержка 1-2Rise, задержка 1-2Fall, +заполнение положительного импульса, -заполнение отрицательного импульса, Vbase, Vtop, Vmid, Vamp, напряжение выброса, время выброса, средний период, период RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
  • Курсорные измерения: ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
  • Функции математические: сложение, вычитание, умножение, деление, БПФ
  • Быстрое преобразование Фурье: количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, прямоугольников.
• Захват на шинах данных:
  • UART Trigger: условия: Start, Stop, Data, Parity Error, COM Error
  • источник (RX/TX): CH1~CH4, формат: Hex, условия: <, >, ≠, =
  • длительность данных: 1 byte, 5 bit, 6 bit, 7 bit, 8 bit
  • проверка: None, Odd, Even, уровни: High, Low
  • скорость (Selectable) 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 bit/s
  • скорость (Custom) 300bit/s~334000bit/s
  • LIN Trigger: условия: Interval Field, Sync Field, Id field, Sync Id Error, Identifier, Id and Data
  • источник CH1~CH4, формат: Hex, скорость (Selectable) : 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 bit/s
  • скорость (Custom): 300bit/s~334000bit/s
  • CAN Trigger: условия: Start Bit, Remote Frame, Data Frame Id, Frame Id, DataFrame Id A, Error Frame, All Error, Ack Error, Overload Fram
  • источник: CH1~CH4, формат: Hex, скорость : 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
  • скорость (пользовательский): 5kbit/s~1Mbit/s
  • SPI Trigger: источник (CS/CLK/Data): CH1~CH4,формат: Hex, длительность: 4, 8, 16, 24, 32
  • IIC Trigger: источник (SDA/SCL): CH1~CH4, формат: Hex, индекс: 0~7, условия захвата: Start, Stop, No Ack, Address, Data, Restart.
• Одноканальный генератор AWG:
  • Частота генерации и формы сигналов: синус: 0.1 Гц – 25 МГц, меандр: 0.1 Гц – 10 МГц, треугольник: 0.1 Гц – 1 МГц, EXP: 0.1 Гц – 5 МГц
  • Амплитуда: 5 мВ – 3,5 В (нагрузка 50 Ом), 10 мВ – 7 В (высокий импеданс)
  • Частотное разрешение: 0.001 Гц
  • Объем памяти: 4K точек
  • Вертикальное разрешение: 12 бит
  • Частотная стабильность: <30ppm
  • Выхлдной импеданс: 50 Ом.
• Дисплей: 7" (17,8 см) технология TFT, подсветка LCD, разрешение 800 х 480 точек, глубина цвета: 64 тыс.
• Контраст: регулируемый (16 уровней)
• Питание: 120-240 В, 45-66 Гц, <30 Вт
• Габариты: 318 (ширина) х 110 (глубина) х 150 (высота), масса: 2,9 кг.

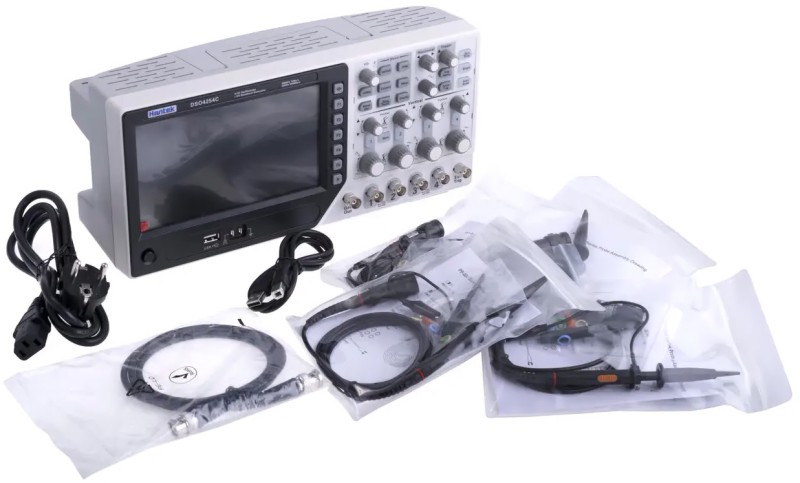

Комплектация:

• Цифровой осциллограф Hantek DSO4254С – 1 шт
• Пробник осциллографический с делителем – 4 шт
• Кабель питания – 1шт
• Кабель USB – 1 шт
• Программное обеспечение, руководство пользователя, CD-disk – 1 шт
