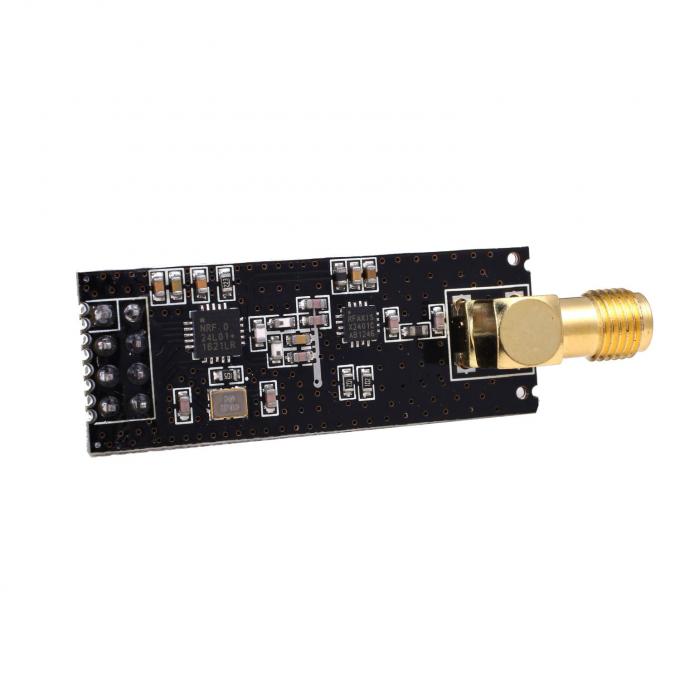

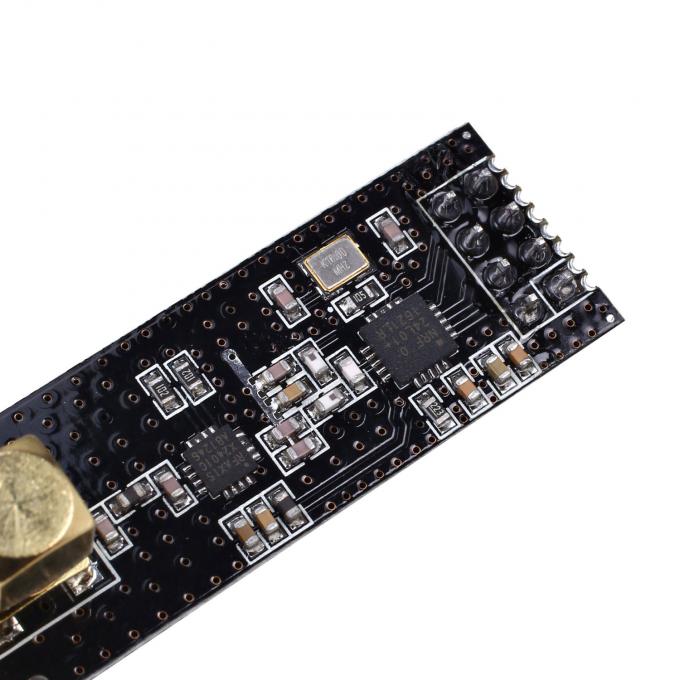

Беспроводной модуль NRF24L01+PA+LNA с внешней SMA антенной
код: AOC247
Доставка по Украине
Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
6 месяцев
гарантии
Мы даем гарантию на любой товар приобретенный в нашем магазине:
6 месяцев на товары, кроме батареек и аккумуляторов
14 дней на батарейки и аккумуляторы
В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимостиВнимательно ознакомьтесь с условиями гарантии
Проконсультируем до и после продажи.
Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
149 грнс НДС
в наличии
Описание
Отзывы (49)
Задать вопрос
Беспроводной модуль NRF24L01P+ с усилителем и внешней антенной работает на нелицензируемой частоте 2.4ГГц и может работать на расстоянии до 1100 метров. Каждый модуль можно программно устанавливать как приемник или передатчик, так же можно строить сети типа "звезда". Модуль имеет маленький размер (45.54 х 16.46 мм), управляется по протоколу SPI.
Код производителя: NF-02-PA-SMA

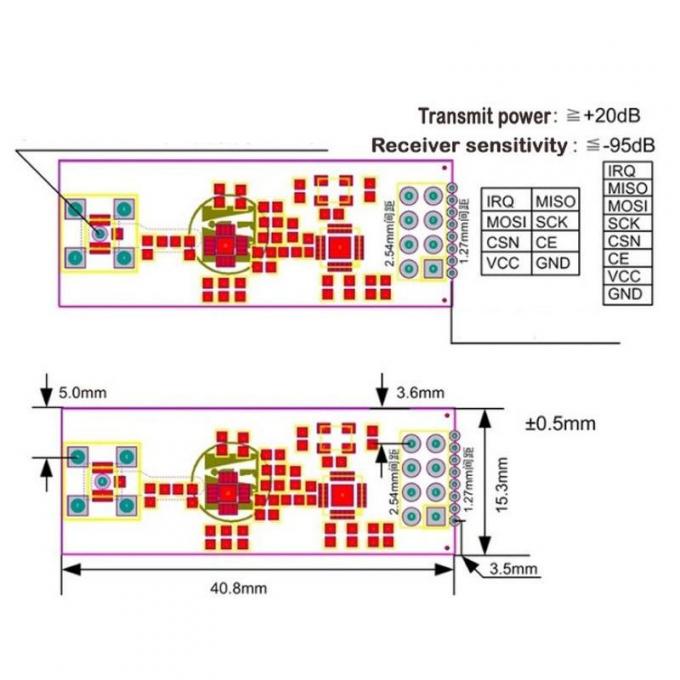

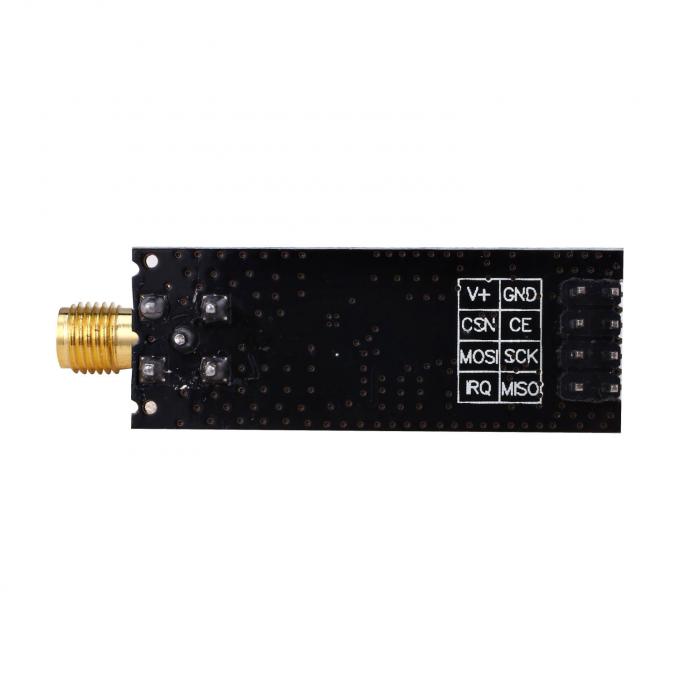

Внимание! На модулях используется стандартная распиновка, не следует обращать внимание на вторичные обозначения (на самих модулях распиновка может быть указана некорректно).
Характеристики:
мощность передачи более +20 дцБм, 50Ω, поддерживает семи-канальный приём, скорость передачи до 2 Мбит/сек
рабочее напряжение 2.7 - 3.6В, но управляющие выводы толерантны к 5В (то есть питаем строго до 3.6, но управляющие без проблем подключаем к выводам Ардуино)
мультичастотные точки: 125 частотных точек
поддерживает пересылку потерянных пакетов
рабочая частота: 2400 - 2524 МГц
модуляция: GMSK
чувствительность приёмника: -95 дцБм
максимальный ток при передаче: 115 мА
максимальный ток при приеме: 45 мА
рабочий диапазон температур: индустриальный стандарт -45 ... +85 град
усиление PA: 20 дцБ
усиление LNA: 10 дцБ
Модуль имеет стандартную распиновку, позволяющую подключать его к платам Arduino имеющим разъем для модулей NRF24L01P+ (например к этой, этой, этой, этой, этой или этой) или просто к SPI интерсфейсу платы Arduino.
Отзывы покупателей про Беспроводной модуль NRF24L01+PA+LNA с внешней SMA антенной
Паламар Роман Анатолійович (31.07.2022)
Работает адекватно.Напрямую с ардуинкой никогда не пробовал,применяю модули питания для nrf24l01.В основном использую для радио моделей и только с антенами.Модули без антен не работают адекватно пока пару витков провода не намотаеш.
Ці модулі - це повний шлак. Купив два таких.
І так, вони "чують" нормальній модуль. Паганенько, через раз, в режимі без підтвердження, але чують.
А от самі НЕ передають.
Я довго з ними копався, і знайшов чому.
Вони передають не на тому каналі на який їх настроюєшь.
Як це побачив? - Виставляєте регістр RF_SETUP, біт CONT_WAVE = 1. Тобто модуль постійно передає несучу.
І скануєте іншим модулем канали (регістр RPD).
І бачите "стовбчик", де передача сигналу.
В мене оба модулі передають на частотах приблизно -10 каналів від встановленого.
І якщо прийомник перестроїти на віднайдений канал, то все одно передачі не відбувається. Схоже TX плаває по каналах.
Якби я не впаяв ці модулі в адаптери, то повернув би. Але фіг з ними.
Якщо хтось знайде, де можна щось допаяти, щоб виправити їх, то було б круто.
Здравствуйте! Подскажите пожалуйста нужно паять конденсаторы на линию питание, если модули запитываються через адаптер питание (тот что у вас на сайте). Если нужно, то куда? На линию питание та что идёт до адаптера питание там где 5 В или на линию питание та что идёт после адптера питание там где 3.3 В? И какие конденсаторы и каких номиналов?
Модули не работают. Сканирование частот проходит успешно. Прием и передача не работают. Питал от такого адаптера rduino.ua/prod2743-adapter-modylei-nrf24l01-dlya-arduino. Может что-то не так делал. Подключение правильное, код тоже. Может кто-то что-то подскажет.
Доброго дня. Якщо у вас виникли якісь проблеми з платою чи іншим придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Не працює. Живлю через адаптер для nrf24l01.Є два старі модулі з алиэкспрес без антени,під''єдную їх, вони працюють,під''єдную цей і нічого.Якщо через скетч nrf_listen_air тестувати,то в порту усе працюе але коли використовую 2 модулі для передачі інформаціі то нічого не прцюе.
Це гарантійний випадок?
Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Добрый день, возможно ли использовать данный модуль для передачи на android устройство через BLE (Bluetooth Low Energy). На сколько далеко он сможет передать? скажем 100м и дальше?
Не працює.Живлю через адаптер для nrf24l01.Є два старі модулі без антени,під''єдную їх,прекрасно працюють,під''єдную цей і нічого.Якщо через скетч nrf_listen_air тестувати,то в порту де детальна інформація виводиться скрізь нулі.
Це гарантійний випадок?
Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.
Зібрав на 2 модулях пульт радіокерування і приймач для саморобного радіокерованого човна.
Поки вдалось протестувати тільки на дальності 50-60 метрів. Сигнал відмінний (використовую на швидкості 250kbps), збоїв не буває, затримки в керуванні не помітив.
Щітковий двигун з 3 конденсаторами на контактах живлення на сигнал не впливає, перешкоди не помічені. В усякому разі в моєму випадку модулі ведуть себе дуже добре. Підключав через адаптер RobotDyn.
Тестировал два модуля NRF24L01+PA+LNA с внешней SMA антенной
Пример настройки взял тут https://wiki.iarduino.ru/page/NRF24L01-trema/
Установил значения RF24_PA_MAX
Два модуля разносились на расстояние 170 м. на открытой местности. После этого сигнал пропадал, и пакеты больше не приходили. антенны стандартные, на питание запаял конд 10 мф.
Как вы добились 1 км ! ???
А вот эти модули -
http://arduino.ua/prod231-radiomodyl-nrf24l01-2-4-ggc
Крутой модуль!
Максимальная реальная скорость которую смог выдавить 101120 Байт/с, в паре с контроллером stm32f103c8t6.
Дальность передачи больше километра
Купил у Вас несколько таких модулей, есть одна проблема которую никак не могу победить, модули отказываются работать на передачу. Кроме них есть еще модуль NRF24L01 и такой же SMD-шный, с них передача работает нормально, а этими модулями можно только принимать сигнал, на передачу работать отказываются, и между собой и с теми что без усилителя. скетч и библиотеку использовал стандартные проверочные без модификации, прием проходит, в обратную сторону нет. Между модулями без усилителей данные пролетают в обе стороны. Не стыкались с такими проблемами? Может я что не учел или имеет место брак самих модулей?
P.S.: Подключал с внешним питанием и конденсаторами, ситуация не поменялась...
Притензий к магазину нет, просто может кто что подскажет или у кого были подобные проблемы...
Таже проблема. Модули на отправку не работают, только на прием.
Удалось победить установкой 2х конденсаторов по питанию непосредственно на плату модуля. Сам модуль запитан через адаптер https://arduino.ua/prod2743-adapter-modylei-nrf24l01-dlya-arduino
С модулями от WGAT такой проблемы не наблюдается
Уже не в первый раз использовал эти модуля. Самое важное - качественное питание, обязательно 100mF по входу питания 5В, при использовании патч-антенн или двойных квадратах (Харченко) дальность более 2км. По частотам рекомендую брать чуть в стороне от wi-fi, благо такая возможность у модуля есть.
День добрый,
Есть некоторое количество устройство которое работает от компика через ком порт, пакеты передают по 100 байт, по проводочку, возможно это делать при помощи таких устройств по типу звезда вроде называется. от компорта идет провод к делителю потом устойство дальеше провод делитель, утройстро и тд.???
Брал 4 модуля в одном крупном магазине, название которого называется на К (там стоили немного меньше). Все потребляли 300 mA (триста мА, Карл!) и адски грелись, если включен LNA (RXEN=1 у x2402c).
Брал здесь 4 модуля - всё отлично.
Часть модулей пришла на x2401c, остальные at2401c.
Но разницы в работе нет.
Модули пришли быстро. Пины не подписаны, однако распиновка стандартная. Используя библиотеку от Tmrh20 успешно запустил сканирование и режим базовой коммуникации между двумя модулями. Работали от Arduino 3.3V, но только в енергосберегающем режиме. Подключил через модуль-коннектор к 5V и все отлично работает. Дальность не испытывал. Бывают обрывы поключения, если антенны повернуты в разные плоскости, но редко.
Хорошие и дешевые беспроводной модуль.
Проверено на расстоянии 500 метров - работа стабильная в прямой видимости. Ещё испытано в многоэтажном бетонном доме - с подвала до 12 этажа - работа устойчивая. Рекомендую для переноса информации по воздуху.
Модуль пропрацював один день. Зібраний в парі з Arduino Nano на витравленій платі. Живлення окреме- через кренку на 3,3В.
Після успішного запуску до вечора уже перестав працювати. Тест скетчем nrf_listen_air проходить частково - модуль визначається успішно і показує адресу. Але сканування діапазону 2.4G не виявляє жодної активності... При цьому інший модуль, запущений для тесту паралельно - успішно показує наявність двох W-Fi модемів (теж включених спецівльно для тестування).
Чи можна це вважати гарантійним випадком?
Модуль очень чувствительный к питанию, в одних и тех же условиях может работать даже хуже обычного. Добился стабильной работы только после установки дополнительной платы-переходника с LC-фильтром и припайки электролита на пины питания.
Не могу подружить данный модуль с таким же nrf24l01 но без усилителя и антенны.
Ода работают в режиме rx/tx.
Свой код проверял на двух одинаковых nrf24l01 без усилителя.
При замене одного из приемо-передатчиков на модуль с усилителем часть пакета (32 бит) или весь пакет теряется.
Питание внешнего от качественного бп.
Проверял на разных растояниях (15 метров прямой видимости).
Это брак?Или настройки?
Или модуля с усилителем и без в паре работать не могут?
Эти модули прекрасно работают совместно. Проверяли неоднократно. Главное - качественное питание модулей, особенно с усилителем. И обязательно устанавливать дополнительные конденсаторы по питанию как можно ближе к выводам модуля. Электролитический и керамический.
Купил и сразу протестировал (скетчем сканера зашумленности каналов), тест прошла успешно, но потом заметил что при подключении начинает сильно нагреваться ардуина - решил не использовать данную NRF24L01+PA+LNA (хорошо что есть запасные)
питание использую внешнее, с другими модулями такой проблемы не наблюдается.
Хороший сигнал, легко настраивать.
Пробовал пока что только в квартире ( между 2 комнатами отлично ловит без потерь)
к сожалению с платой Arduino Due пришлось немного погуглить ( библиотека RF24 не компилируется) , нашел статью которая помогла : http://forum.arduino.cc/index.php?topic=62222.135
примеры использования брал оттуда: http://arduino.ru/forum/programmirovanie/nrf24l01?page=5
спокойно пересылает как объекты так и просто массивы с данными. планирую использовать для коммуникации трансмиттера с квадрокоптером
Мне очень понравилась данная комбинация радиочипа nRF24L01+ и внешнего усилителя RFX2401c. Идеально подходит для систем удалённого контроля. Спасибо большое.
