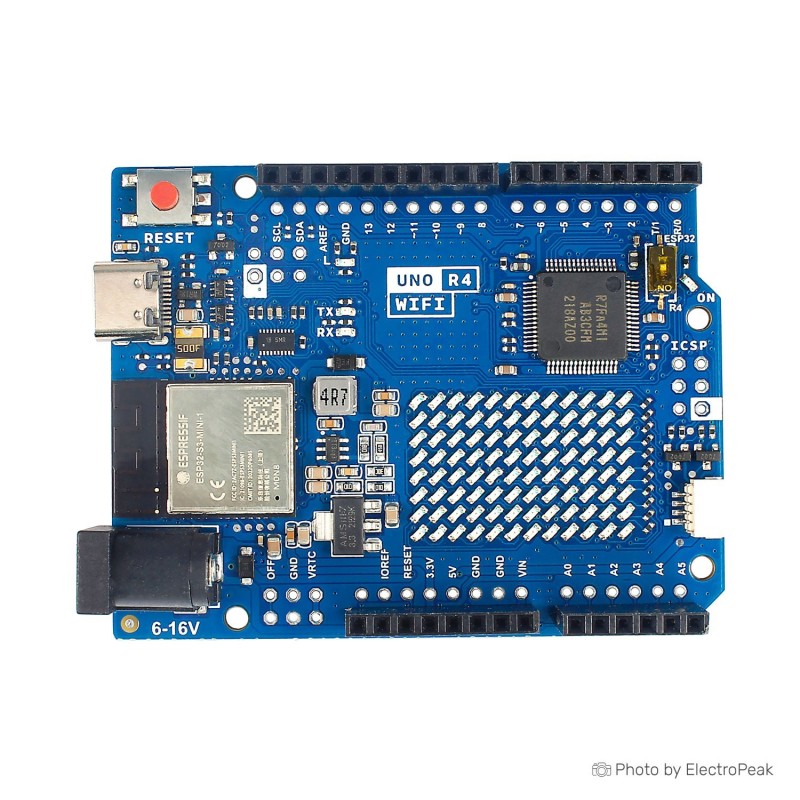

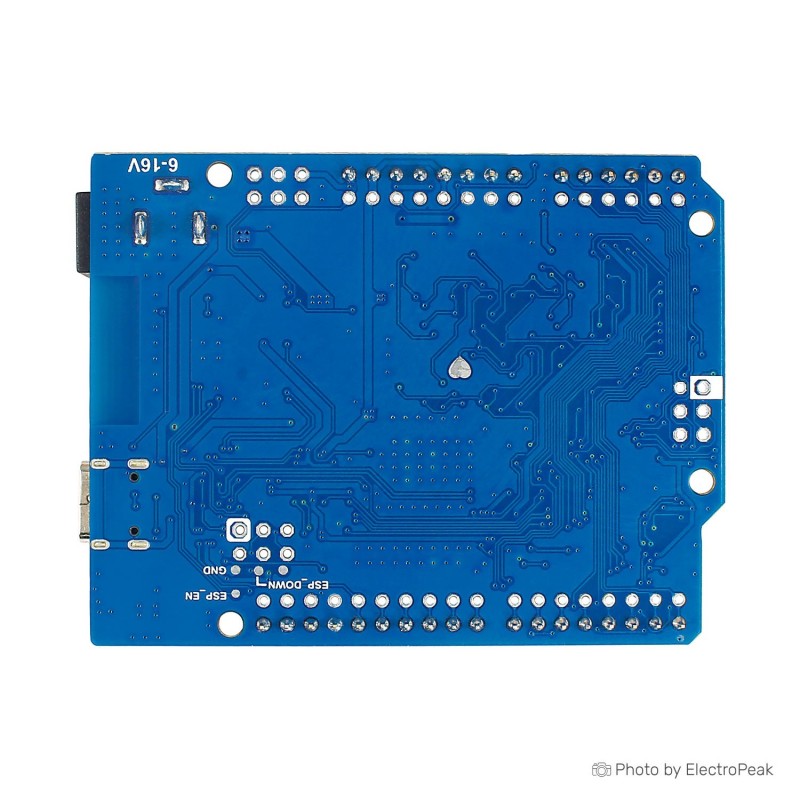

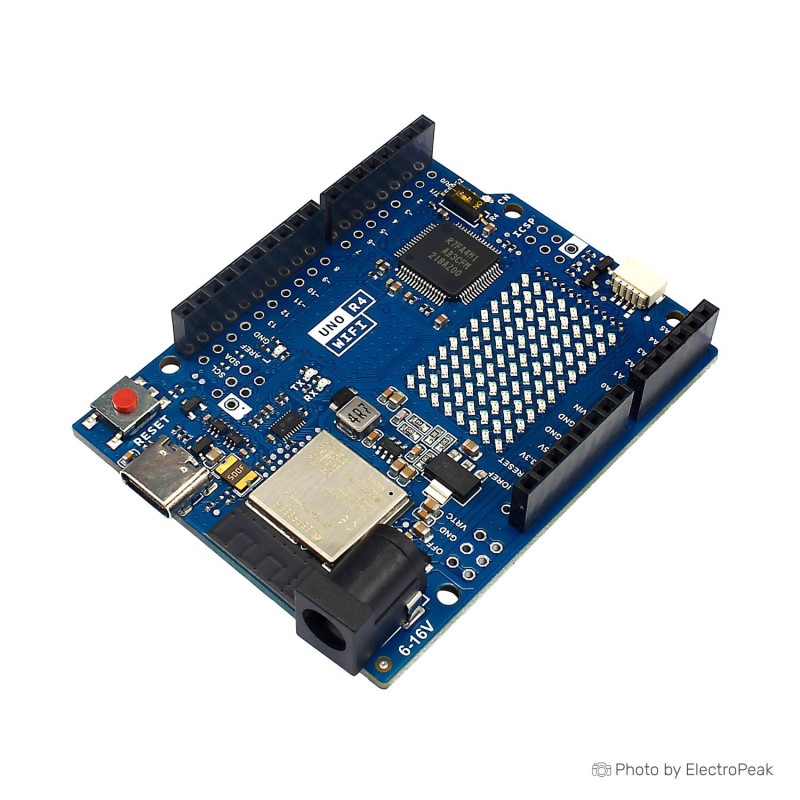

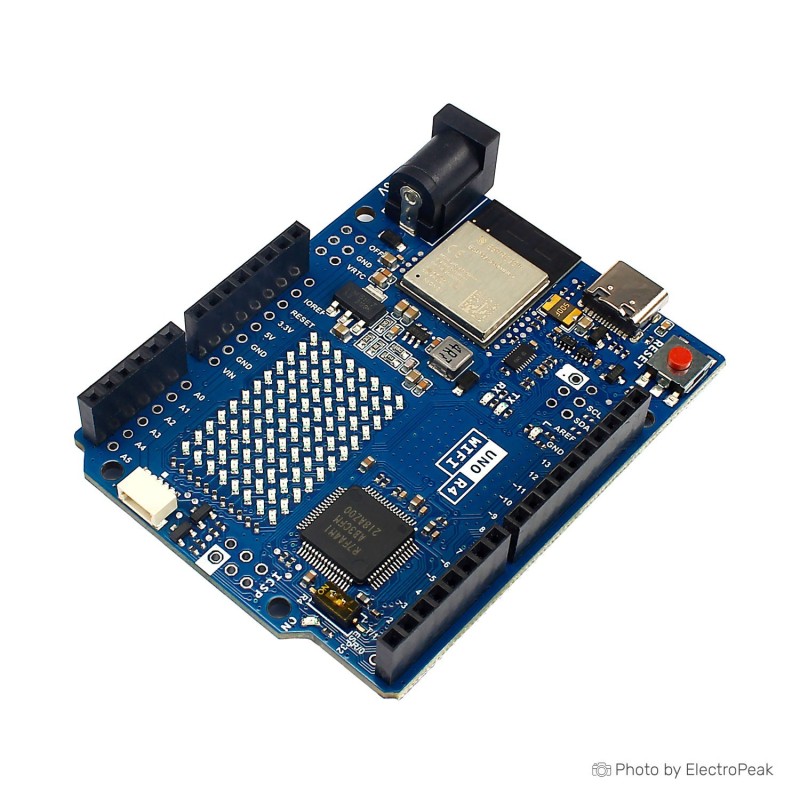

Arduino UNO R4 WiFi (Chinese version)

Arduino UNO R4 WiFi сочетает в себе вычислительную мощность и новые периферийные устройства микроконтроллера RA4M1 от Renesas с возможностями беспроводной связи ESP32-S3 от Espressif. Вдобавок ко всему, UNO R4 WiFi содержит на плате встроенную светодиодную матрицу 12x8, разъем Qwiic, VRTC и контакт OFF, что удовлетворяет все потенциальные потребности производителей в их следующем проекте. С помощью UNO R4 WiFi вы можете легко обновить свой проект и добавить беспроводное соединение, чтобы расширить возможности вашей текущей установки. Если это ваш первый проект, на этой плате есть все необходимое для развития вашего творчества.

Особенности Arduino UNO R4 WiFi:

• Аппаратная совместимость с форм-фактором UNO: UNO R4 WiFi имеет тот же форм-фактор, распиновку и рабочее напряжение 5 В, что и его предшественник UNO R3, что обеспечивает плавный переход для существующих плат и проектов.
• Расширенная память и более быстрая тактовая частота: UNO R4 WiFi может похвастаться увеличенным объемом памяти и более высокой тактовой частотой, что позволяет выполнять более точные вычисления и легко выполнять сложные проекты.
• Дополнительные встроенные периферийные устройства: UNO R4 WiFi представляет ряд встроенных периферийных устройств, включая 12-битный ЦАП, CAN BUS и операционный усилитель, обеспечивающие расширенные возможности и гибкость конструкции.
• Расширенный диапазон входного напряжения до 16 В: UNO R4 WiFi поддерживает более широкий диапазон входного напряжения, что обеспечивает плавную интеграцию с двигателями, светодиодными лентами и другими исполнительными устройствами, используя один источник питания.
• Поддержка HID. Благодаря встроенной поддержке HID UNO R4 WiFi может имитировать мышь или клавиатуру при подключении к компьютеру через USB, что упрощает отправку нажатий клавиш и движений мыши.
• Wi-Fi® и Bluetooth®: UNO R4 WiFi оснащен модулем ESP32-S3, позволяющим производителям добавлять беспроводную связь в свои проекты. В сочетании с облаком Arduino IoT производители могут удаленно отслеживать и контролировать свои проекты.
• Разъем Qwiic: UNO R4 WiFi оснащен разъемом Qwiic I2C, позволяющим легко подключаться к узлам обширной экосистемы Qwiic. Кабели-адаптеры также обеспечивают совместимость с датчиками и исполнительными механизмами на основе других разъемов.
• Поддержка часов реального времени с батарейным питанием: UNO R4 WiFi включает дополнительные контакты, в том числе контакт «OFF» для выключения платы и контакт «VRTC» для поддержания питания и работы внутренних часов реального времени.
• Светодиодная матрица: UNO R4 WiFi оснащен яркой красной светодиодной матрицей 12x8, идеально подходящей для творческих проектов с анимацией или отображением данных датчиков, что устраняет необходимость в дополнительном оборудовании.
• Диагностика ошибок во время выполнения: UNO R4 WiFi включает в себя механизм обнаружения ошибок, который обнаруживает сбои во время выполнения и предоставляет подробные объяснения и подсказки о строке кода, вызывающей сбой.

Благодаря всем этим функциям, заключенным в хорошо известный форм-фактор UNO, сейчас самое время обновить свой проект или начать создавать новый. UNO R4 WiFi предлагает беспрецедентную универсальность и возможности для разработчиков всех уровней.

Если вы ищете облегченную версию Arduino UNO R4, вы можете использовать Arduino UNO R4 Minima.

Совместимость с облаком Arduino IoT: используйте свою плату в облаке Интернета вещей Arduino - простой и быстрый способ обеспечить безопасную связь для всех ваших подключенных вещей.

Характеристики

• Название контроллера: Arduino® UNO R4 Wi-Fi
• Микроконтроллер: Ренесас RA4M1 (Arm® Cortex®-M4)
• USB порт USB-C® Программный порт
• Цифровые контакты ввода/вывода: 14
• Аналоговые входные контакты: 6
• ЦАП 1
• ШИМ-выходы: 6
• Коммуникация:
  • UART 1x
  • I2C 1x
  • SPI 1x
  • CAN x1
• Питание:
  • Рабочее напряжение контроллера: 5 В (ESP32-S3 - 3.3 В)
  • Входное напряжение питания (Vin): от 6 до 16 В
• Максимальный ток на контакт ввода-вывода: 8 мА
• Тактовая частота:
  • Основное ядро: 48 МГц
  • ESP32-S3: до 240 МГц
• Память:
  • РА4М1:
    • Память программ: 256 КБ
    • Оперативная память: 32 КБ
  • ESP32-S3:
    • Память программ: 384 КБ
    • Оперативная память: 512 КБ
• Размеры: 68.85 х 53.34 мм

Ссылки:

• Принципиальная схема
• Техническое описание
• Расположение и назначение выводов
