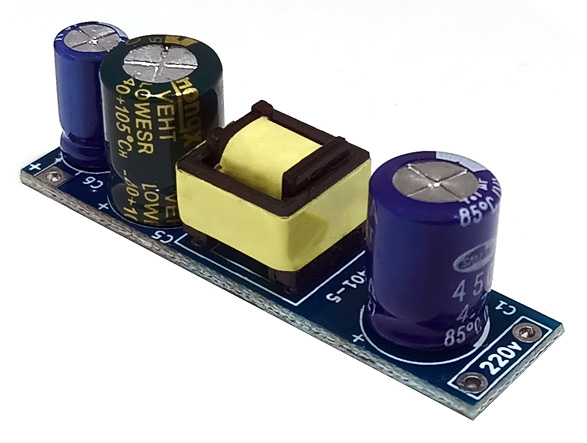

Блок питания 5В 1.5Вт M401-5 (плата без корпуса)

Импульсный блок питания М401-5 - это готовый, настроенный, миниатюрный модуль, призван заменить конденсаторные источники питания в устройствах, в которых необходима развязка с сетью 220В, 50-60Гц, и важна стабильность напряжения на выходе. Выходное стабилизированное напряжение - 5 В.

Технические характеристики:

• Напряжение питания: 180-250 В
• Частота питающей сети: 50-60 Гц
• Максимальная мощность нагрузки источника: 1.5 Вт.
• Напряжения на выходе: 5В +-5%
• Диапазон токов нагрузки: 0-130 мА
• Габаритные размеры, Д*Ш*В: 48*13*20 мм

Наличие напряжения на выходе индицируется светодиодом. На выходе установлен линейный стабилизатор напряжения, стабильность которого находиться в диапазоне +- 5% от номинального значения 5 Вольт. Поскольку диапазон нагрузок блока питания не очень большой, то точность может уложиться в +-1%.

Источник рекомендуем применять для питания маломощных устройств, потребляющих до 1.5 Вт, в длительном режиме работы, где необходима развязка по сети. Источник стабильного напряжения хорошо подходит для питания миниатюрных устройств автоматики.

Допускается не длительное увеличение нагрузки до 160 мА, но тогда на выходе могут появиться пульсации, что следует учитывать для ваших устройств. Рекомендуем использовать максимальную нагрузку до 130мА!!! При увеличении тока нагрузки сверх 130мА, возможен вариант, когда источник просто не запуститься. Решение — уменьшить ток устройства.

Подключение модуля питания:

Будьте внимательны: не путайте вход и выход, подключение высокого и низкого напряжения, что может привести к выходу модуля из строя! Запрещается делать короткое замыкание выход модуля!

Схема электрическая принципиальная:

Устройство в рабочем состоянии находится под высоким напряжением 220 Вольт, поэтому будьте особенно внимательны и осторожны!
