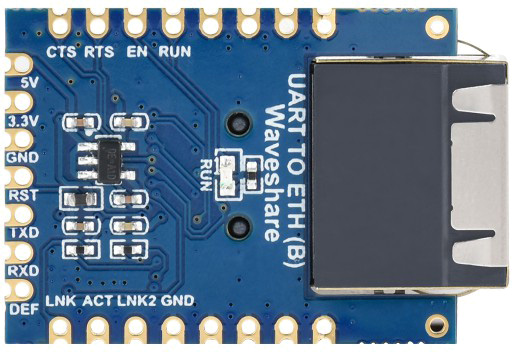

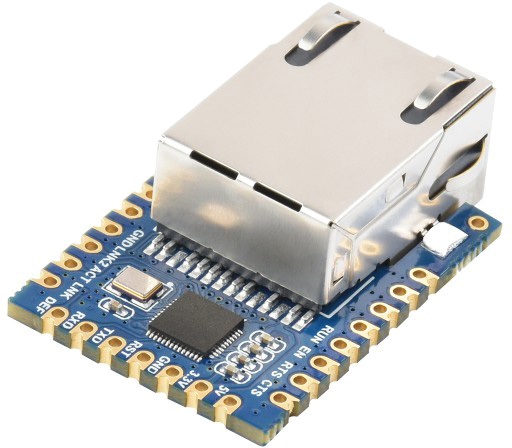

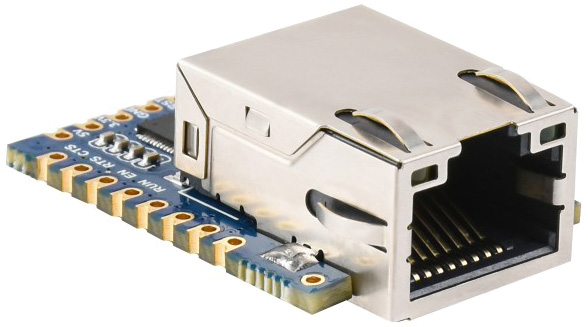

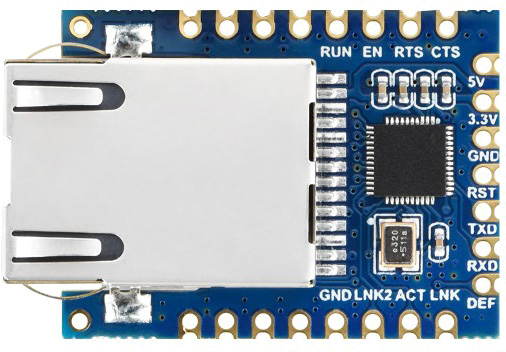

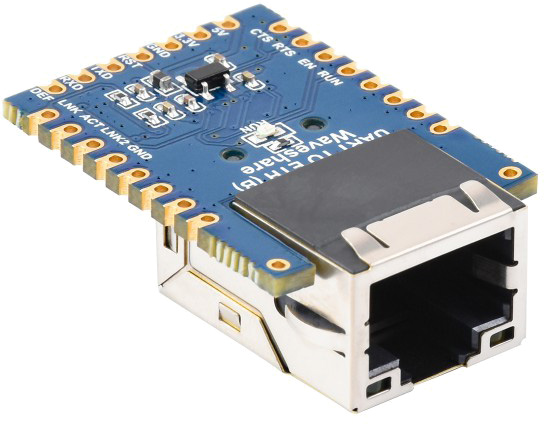

Мини-конвертер TTL UART в Ethernet от Waveshare

Этот модуль UART-Ethernet, предназначенный для промышленных сред, небольшой по размеру, простой в установке и интеграции, со сборщиком данных устройства/шлюзом IoT, последовательным сервером, шлюзом Modbus, шлюзом MQTT, UART-JSON и многими другими функциями в одном. Он имеет интерфейс UART и интерфейс Ethernet.

Код производителя: 24276, UART TO ETH (B)

Мини-Модуль TTL UART-Ethernet - Компактный размер, лёгкая интеграция и низкое энергопотребление.

Компактная и простая интеграция в конструкцию. Зубчатые отверстия, конструкция из иммерсионного золота, высокоинтегрированная упаковка. Поддерживает множество способов встраивания в различные приложения продукта.

Возможности программного обеспечения:

• Поддержка TCP-сервера, TCP-клиента, режима UDP и многоадресной рассылки UDP. Действуя в качестве TCP-клиента, он также поддерживает функции TCP-сервера. Поддерживает 30 TCP-соединений в качестве TCP-сервера и 7 IP-адресов назначения в качестве TCP-клиента.
• Скорость передачи данных составляет 1200–115 200 бит/с, бит данных — 5–9 бит, а контрольная цифра может быть без проверки, нечетной проверкой, четной проверкой, меткой или пробелом.
• Поддержка функции отправки MAC-адреса при подключении устройства, что удобно для облачного управления устройством.
• Предоставляет дополнительную библиотеку разработки DLL для поиска и настройки устройств на стороне компьютера.
• Поддержка конфигурации веб-браузера, поддержка DHCP для динамического получения IP-адреса и протокол DNS для подключения адреса сервера доменных имен.
• Поддержка облачного удаленного поиска устройств, настройки параметров устройств и обновлений программ устройств.
• Поддержка удаленного просмотра состояния TCP-соединения устройства, а также состояния отправки и получения данных последовательного порта с помощью программного обеспечения. Виртуальный последовательный порт поддерживает функцию мониторинга данных.

Модуль поддерживает такие режимы работы: TCP-Сервер / TCP-Клиент / Многоадресную Рассылку UDP / Режим UDP:

Расширенная функция программного обеспечения:

• Поддержка функции шлюза Modbus, поддержка Modbus RTU для Modbus TCP. Он может поддерживать Modbus типа хранилища, а также может автоматически собирать и сохранять данные устройства; он также поддерживает шлюз Modbus без режима хранения.
• Поддержка функции нескольких хостов: в режиме запроса одного вопроса и одного ответа сетевой порт поддержки позволяет нескольким компьютерам одновременно получать доступ к одному и тому же последовательному устройству.
• Поддержка функции шлюза MQTT.
• Поддержка JSON to Modbus RTU и протокола 645 метров, поддержка формата HTTP POST и HTTP GET для загрузки данных.
• Поддержка протокола NTP для получения сетевого времени, которое используется для последовательного вывода, а последнее используется для загрузки содержимого протокола.
• Поддержка индивидуального пакета пульса и функции пакета регистрации: удобно общаться с облаком и идентифицировать устройства.
• Он поддерживает функцию, требующую аутентификации по паролю для установления соединения через TCP для обеспечения безопасности соединения.
• Он поддерживает функцию отправки и доставки данных в режиме HTTP, а облако может напрямую использовать команду HTTP GET для взаимодействия с данными последовательного порта устройства.

Функции приложения:

• В качестве шлюза Интернета вещей в качестве коммуникационного моста между устройствами и облаком.
• Мониторинг мощности, интеллектуального счетчика и энергопотребления.
• Удаленный мониторинг и загрузка программ различных ПЛК автоматизации.
• Различное программное обеспечение для настройки и интерфейсы связи с оборудованием.
• Сеть полевого оборудования безопасности контроля доступа.
• Быстрый тест
• Подключение оборудования

Вообще говоря, последовательному серверу необходимо только подключить источник питания, последовательный порт и сетевой кабель. Среди них источник питания может использовать полевой 2-проводной источник питания, который можно напрямую подключать к положительным и отрицательным клеммам источника питания модуля. Последовательный порт необходимо подключить в соответствии с устройством UART пользователя. Сетевой порт подключается к общему сетевому кабелю, который можно подключить напрямую к компьютеру или подключить к сети через коммутатор.
