Понижающий преобразователь 12В 2.8А D30V30F12 от Pololu

Преобразователь D30V30F12 - представитель линейки синхронных понижающих (понижающих) стабилизаторов напряжения D30V3x генерирует выходное напряжение 12 В при входном напряжении до 45 В. Это импульсные стабилизаторы (также называемые импульсными источниками питания (SMPS) или преобразователями постоянного тока в постоянный). что делает их намного более эффективными, чем линейные стабилизаторы напряжения, особенно когда разница между входным и выходным напряжением велика. Эти регуляторы обычно могут поддерживать непрерывный выходной ток от 1 А до 4 А, в зависимости от входного и выходного напряжения. Как правило, доступный выходной ток уменьшается по мере увеличения входного и выходного напряжения.

Код производителя: 4896, D30V30F12

Регуляторы имеют защиту от обратного напряжения до 40 В, блокировку входного пониженного напряжения, защиту от перегрузки по току и защиту от короткого замыкания. Функция теплового отключения также помогает предотвратить повреждение от перегрева, а функция плавного запуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение при запуске.

Если вам нужны более высокие входные напряжения, рассмотрите аналогичное семейство D36V28Fx , которое работает до 50 В, а если вам нужен больший выходной ток, рассмотрите аналогичное семейство понижающих стабилизаторов напряжения D36V50Fx.

Основные функции:

• Входное напряжение: от 12 до 45 В (минимальное входное напряжение зависит от напряжения падения на стабилизаторе)
• Выходное напряжение: 12 В с точностью 4 %.
• Типичный максимальный длительный выходной ток: от 1.5 А до 3.5 А (см. график максимального длительного выходного тока ниже)
• Типичный КПД от 80% до 95%, в зависимости от входного напряжения, выходного напряжения и нагрузки (см. график эффективности ниже)
• Очень низкое падение напряжения
• Частота переключения: ~700 кГц при больших нагрузках
• Режим энергосбережения, повышающий эффективность легкой нагрузки за счет снижения частоты переключения.
• Низкий ток покоя (см. график тока покоя ниже)
• Включите вход с точным порогом отключения для отключения нагрузки и перевода регулятора в состояние низкого энергопотребления, которое потребляет примерно от 10 до 20 мкА на вольт на входе VIN.
• Выход «Питание хорошее» указывает на то, что регулятор не может адекватно поддерживать выходное напряжение.
• Работа с расширенным спектром частот, которая снижает пиковый шум электромагнитных помех
• Защита от блокировки при пониженном напряжении
• Функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение.
• Встроенная защита от обратного напряжения до 40 В, защита от перегрузки по току и короткого замыкания, отключение при перегреве.

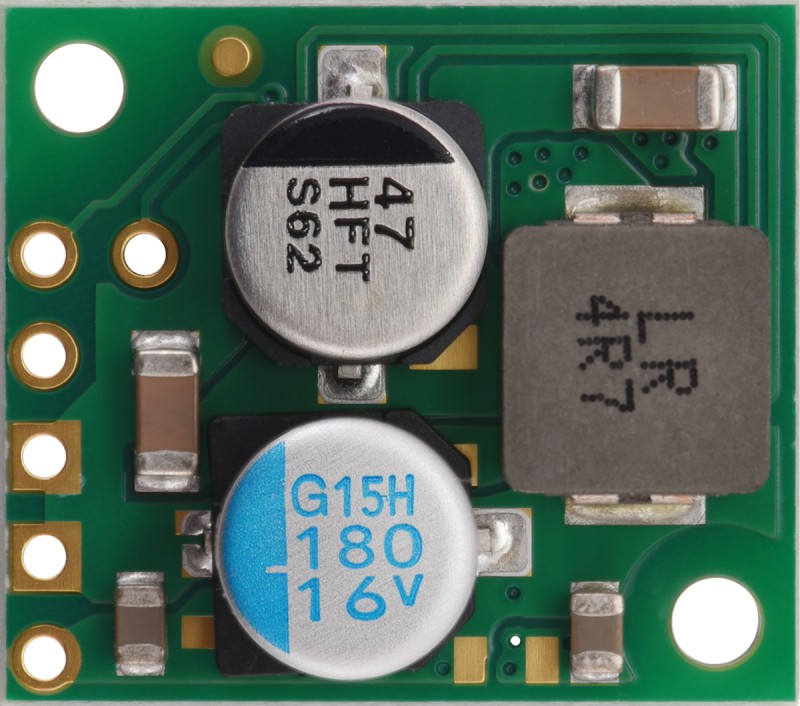

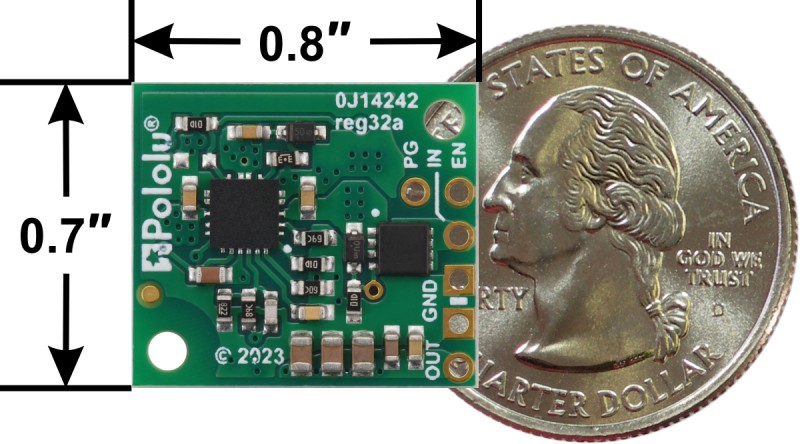

• Компактный размер: 17.8 × 20.3 × 9 мм)
• Два монтажных отверстия диаметром 2.18 мм для винтов № 2 или M2.

Характеристики:

• Минимальное входное рабочее напряжение: 12 В ²
• Максимальное входное рабочее напряжение: 45 В
• Непрерывный выходной ток: 2.8 А ³
• Выходное напряжение: 12 В
• Защита от обратного напряжения: Есть ⁴
• Максимальный ток покоя: 14 мА ⁵
• Тип вывода: фиксированное 12 В

Идентификационная маркировка:

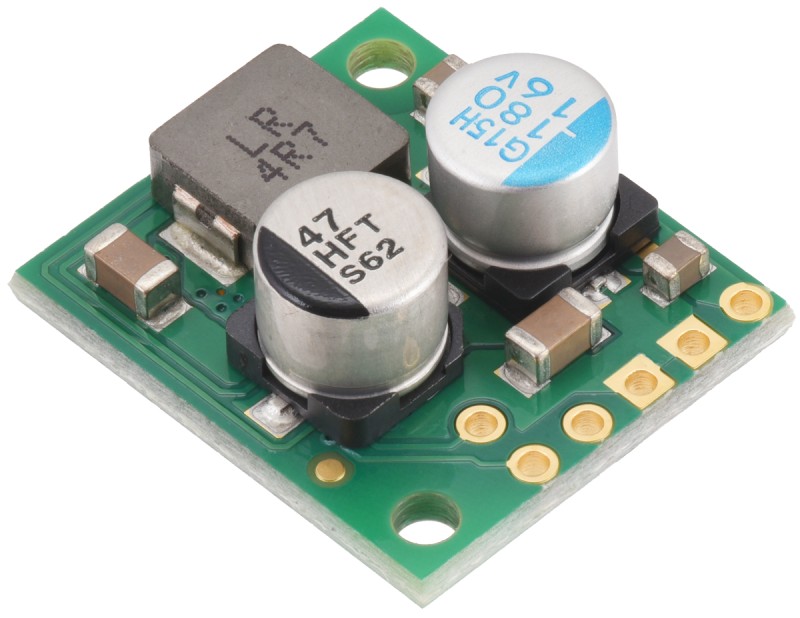

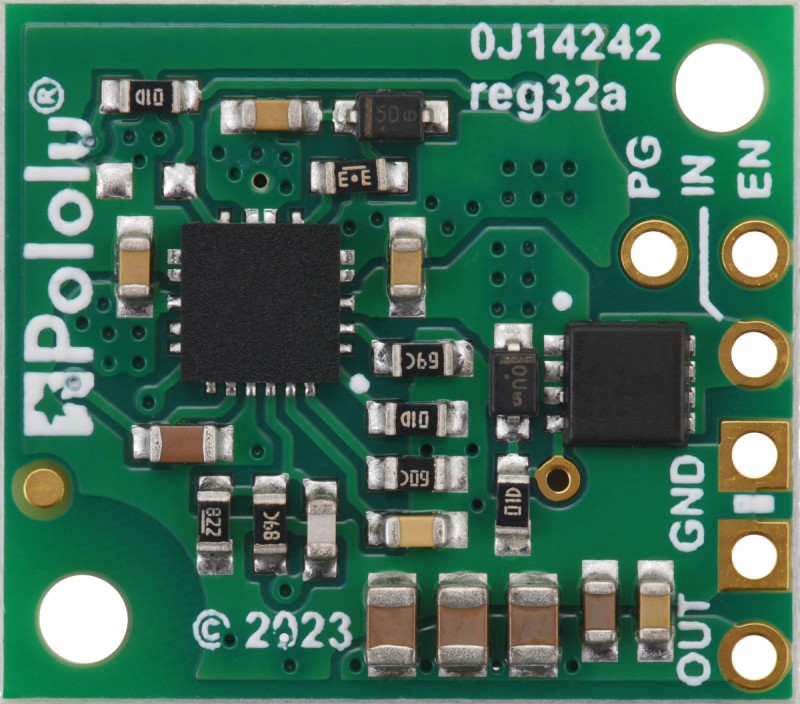

• Коды разработки печатной платы: reg32a
• Альтернативная маркировка печатной платы: 0J14242

Примечания:

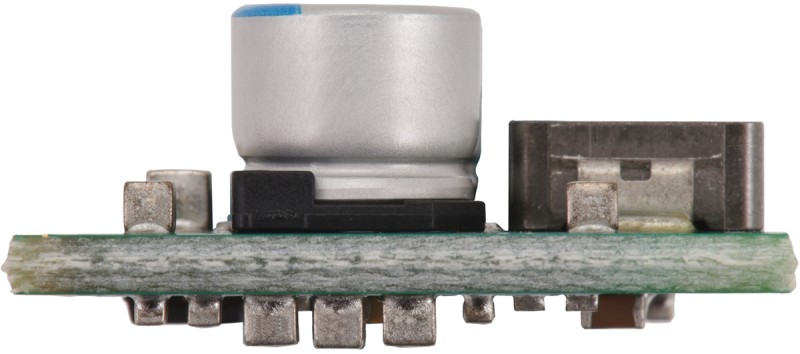

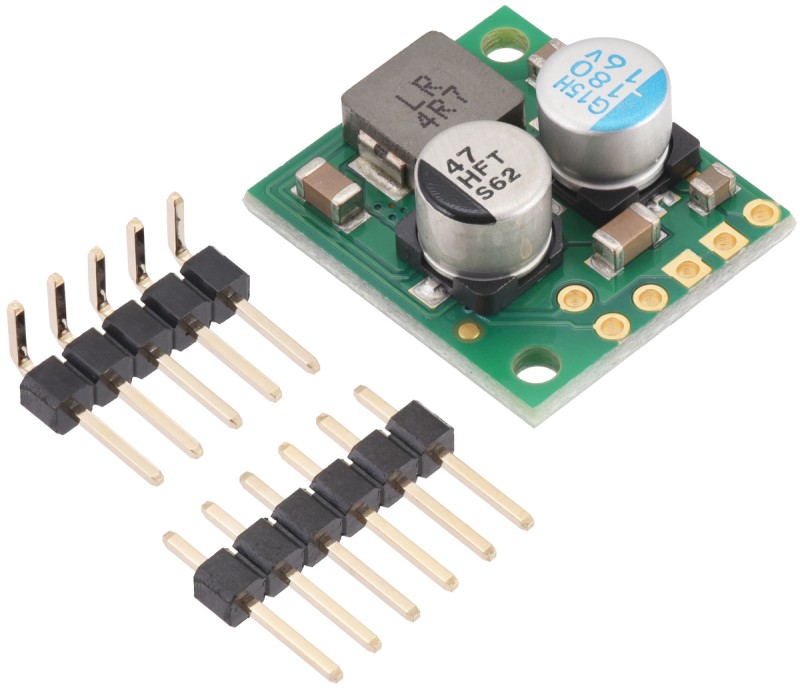

1. Без включенных дополнительных коннекторов.
2. С учетом соображений падения напряжения. Дополнительную информацию см. на графике напряжения падения напряжения под описанием.
3. Типовой максимальный длительный выходной ток при напряжении 30 В. Фактически достижимый длительный выходной ток зависит от входного напряжения и ограничивается тепловыделением. Для получения дополнительной информации см. график выходного тока
4. До -40 В. Обратное подключение источников питания выше 40 В может привести к повреждению устройства.
5. Пока включен без нагрузки. Максимальный ток покоя возникает при более низких входных напряжениях. Он снижается до уровня менее 1 мА при более высоких входных сигналах или когда регулятор отключается с помощью контакта включения. Для получения дополнительной информации см. график тока покоя на вкладке описания.

Подключение и использование преобразователя:

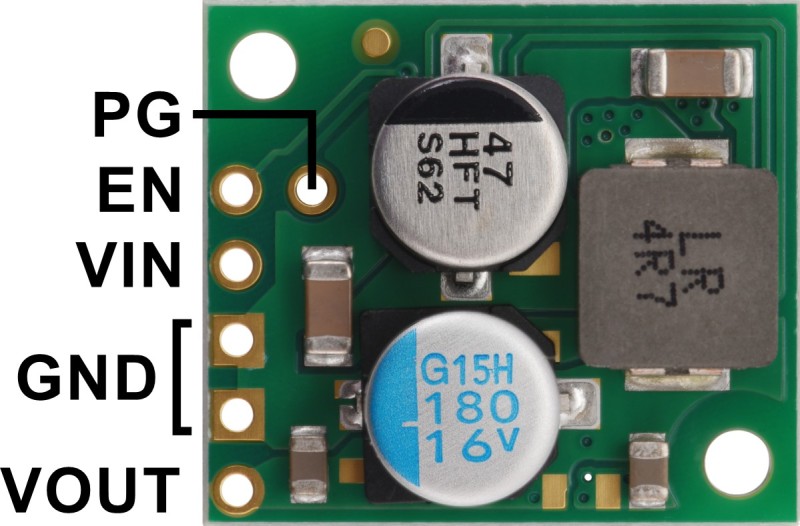

Этот регулятор имеет шесть контактов: хорошее питание (PG), разрешение (EN), входное напряжение (VIN), выходное напряжение (VOUT) и два контакта заземления (GND).

Индикатор «хорошее питание», PG , представляет собой выходной сигнал с открытым стоком, который переходит в низкий уровень, когда выходное напряжение стабилизатора либо повышается более чем на 7.5% (типичное) выше, либо падает более чем на 9% (типичное) ниже номинального напряжения (с гистерезисом). . Для использования этого вывода требуется внешний подтягивающий резистор.

Регулятор, который включен по умолчанию, можно перевести в режим ожидания с низким энергопотреблением, уменьшив напряжение на выводе EN ниже 0.85 В (типично; фактический порог может варьироваться от 0.65 В до 1.05 В от устройства к устройству). и его можно снова вывести из этого состояния, увеличив напряжение на EN выше 1 В (типичное). Потребление тока отключения в этом спящем режиме определяется током в нагрузочном резисторе 100 кОм от EN до VIN и в цепи защиты от обратного напряжения, который в целом будет находиться в пределах от 10 мкА до 20 мкА на вольт на VIN. (Обратите внимание, что при высоких входных напряжениях ток отключения при отключении может быть больше, чем ток покоя при включении)

Отсечку по низкому напряжению можно установить, добавив внешний понижающий резистор соответствующего размера между EN и GND. Этот резистор и встроенное повышающее сопротивление 100 кОм вместе образуют делитель напряжения VIN с выходом, подключенным к EN.

Входное напряжение VIN питает регулятор. К VIN можно прикладывать напряжение от 12 В до 45 В, но обычно эффективный нижний предел VIN равен VOUT плюс падение напряжения стабилизатора, которое изменяется примерно линейно в зависимости от нагрузки (см. ниже графики падения напряжения в зависимости от нагрузка).

VOUT – регулируемое выходное напряжение.

Типовая эффективность:

Эффективность стабилизатора напряжения, определяемая как (Выходная мощность)/(Входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве.

Максимальный непрерывный выходной ток:

Максимально достижимый выходной ток этих регуляторов зависит от входного напряжения, но также зависит от других факторов, включая температуру окружающей среды, поток воздуха и теплоотвод. На графике ниже показаны максимальные выходные токи, которые эти стабилизаторы могут непрерывно выдавать при комнатной температуре, неподвижном воздухе и без дополнительного теплоотвода.

Ток покоя:

Ток покоя — это ток, который регулятор использует только для собственного питания, и на графике ниже показано, что он зависит от входного напряжения для различных версий регулятора. Вход EN модуля можно перевести на низкий уровень, чтобы перевести плату в состояние пониженного энергопотребления, при котором она обычно потребляет ток от 10 мкА до 20 мкА на вольт на VIN.

Типовое падение напряжения:

Падение напряжения понижающего стабилизатора — это минимальная величина, на которую входное напряжение должно превышать целевое выходное напряжение регулятора, чтобы обеспечить достижение целевого выходного сигнала. Например, если стабилизатор на 5 В имеет падение напряжения 1 В, входное напряжение должно быть не менее 6 В, чтобы гарантировать, что на выходе будут полные 5 В. Вообще говоря, падение напряжения увеличивается с увеличением выходного тока. На графике ниже показаны значения падения напряжения для различных членов этого семейства регуляторов:
