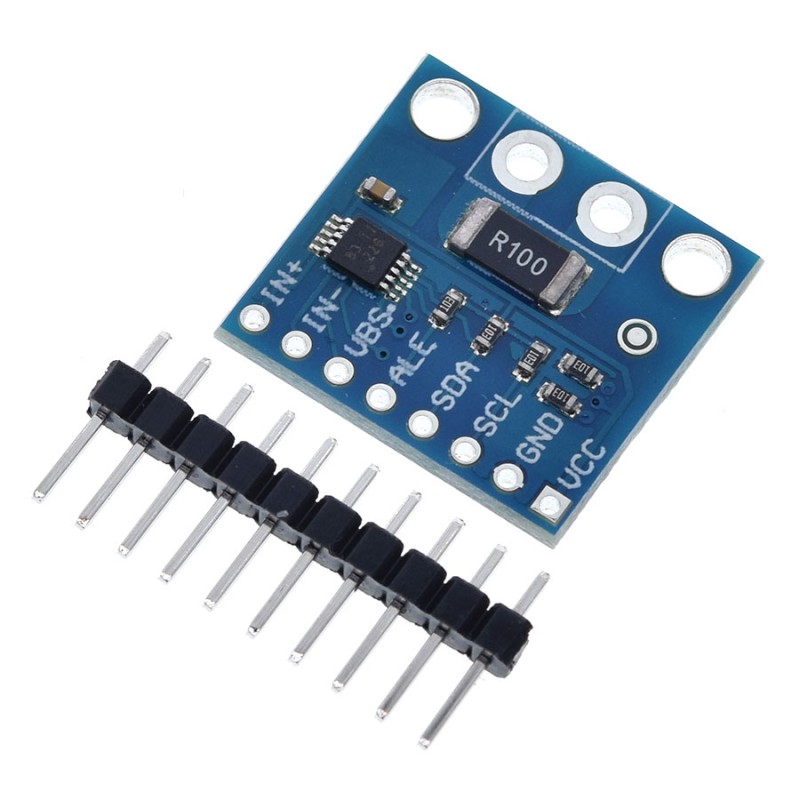

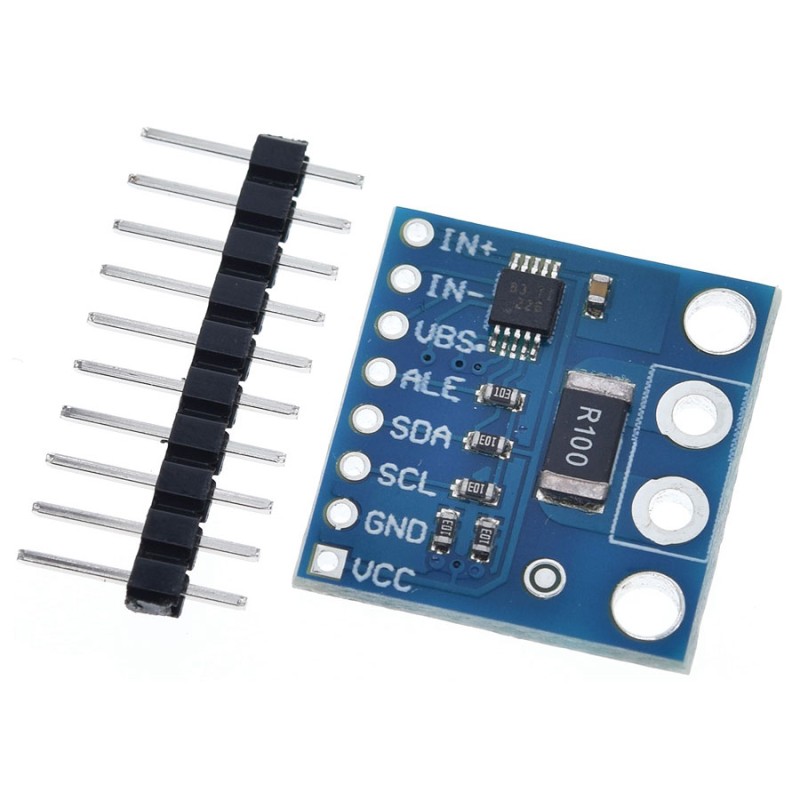

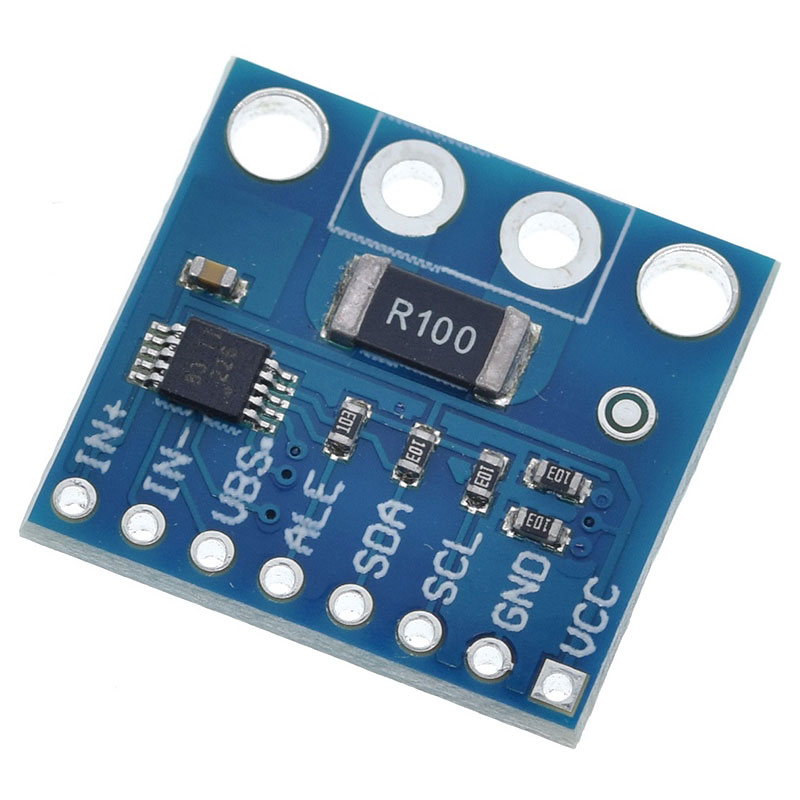

Цифровой датчик тока и напряжения на INA226 с шиной I2C

INA226 – токовый шунт и монитор мощности с интерфейсом, совместимым с I2C™ или SMBUS. Устройство контролирует как падение напряжения на шунте, так и напряжение питания шины. Программируемое значение калибровки, время преобразования и усреднение в сочетании с внутренним умножителем позволяют производить прямые считывания тока в амперах и мощности в ваттах.

INA226 измеряет ток на синфазных напряжениях шины, которые могут изменяться от 0 В до +36 В, независимо от напряжения питания. Устройство работает от одного источника питания (от 2.7 до 5.5 В), потребляя типичный ток питания 330 мкА. Устройство рассчитано на диапазон рабочих температур от - 40 до +125 °C и имеет до 16 программируемых адресов на интерфейсе, совместимом с интерфейсом I2C.

Основные области применения:

• Серверы
• Телекоммуникационное оборудование
• Вычисления
• Управление питанием
• Зарядные устройства для аккумуляторов
• Источники питания
• Тестовое оборудование

Принципиальная схема модуля:

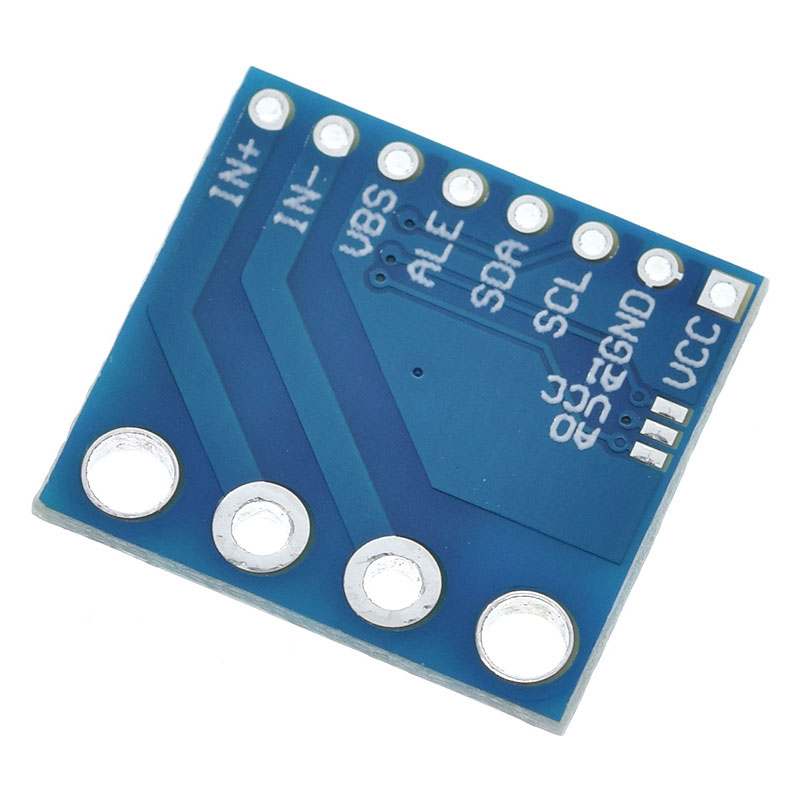

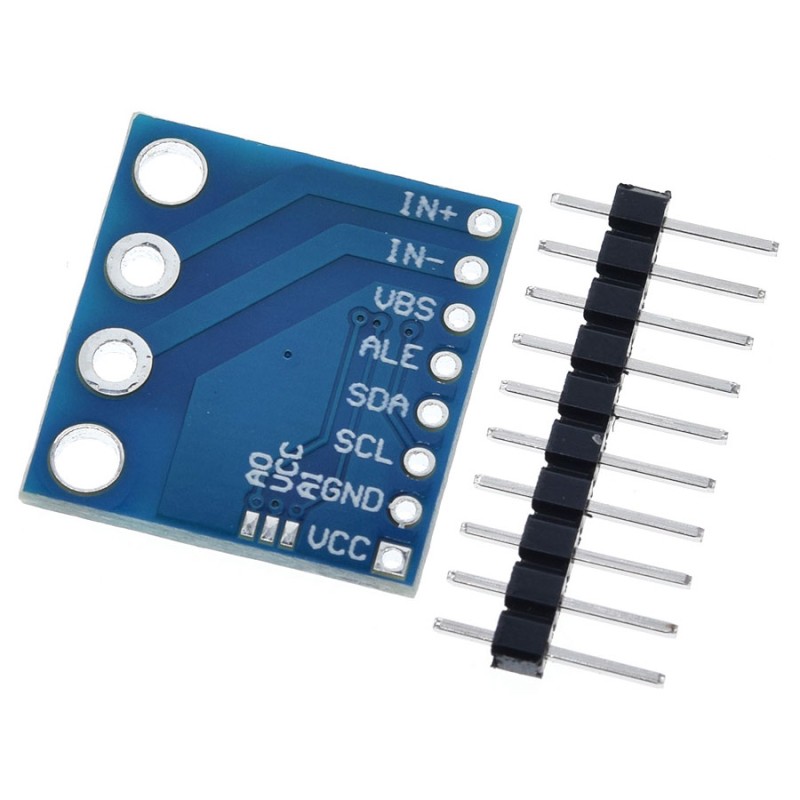

Описание и назначения выводов:

• VBUS: вход напряжения шины
• SDA/SCL: линии данных и тактовых сигналов шины IIC
• ТРЕВОГА: Многофункциональный выход тревоги
• A0/A1: строка адреса IIC
• IN+/IN-: неинвертирующий аналоговый вход, инвертирующий аналоговый вход

Установка адреса интерфейса:

Характеристики:

• Напряжение шины датчиков от 0 В до 36 В
• Измерение на высокой или низкой стороне
• Отчеты о токе, напряжении и мощности
• Высокая точность:
  • Ошибка усиления 0.1% (макс.)
  • Смещение 10 мкВ (макс.)
• Настраиваемые параметры усреднения
• 16 программируемых адресов
• Работает от источника питания напряжением от 2.7 В до 5.5 В.
• 10-контактный, DGS (VSSOP) корпус
• Размеры: 20.5 х 19.4
