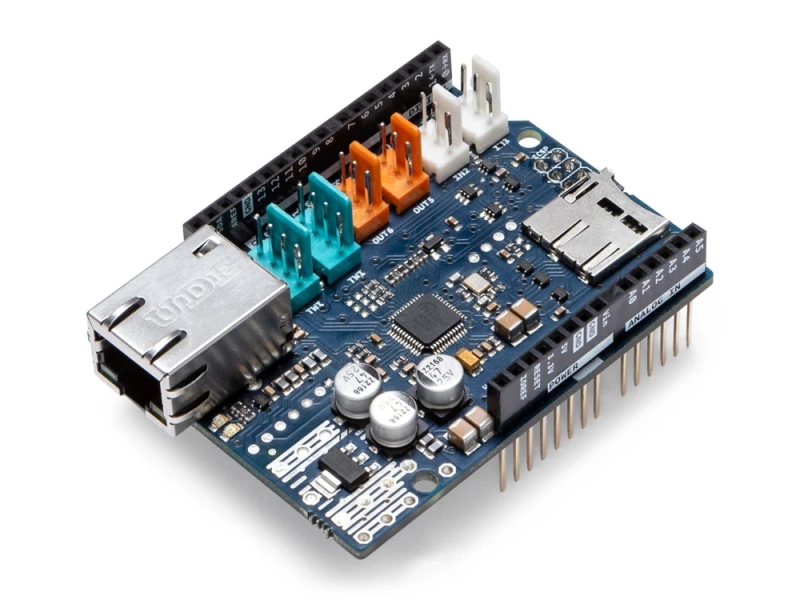

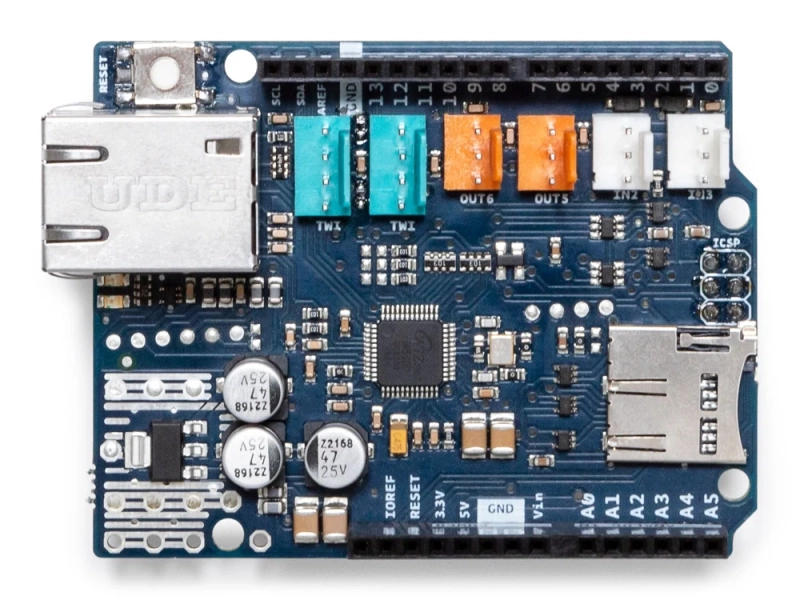

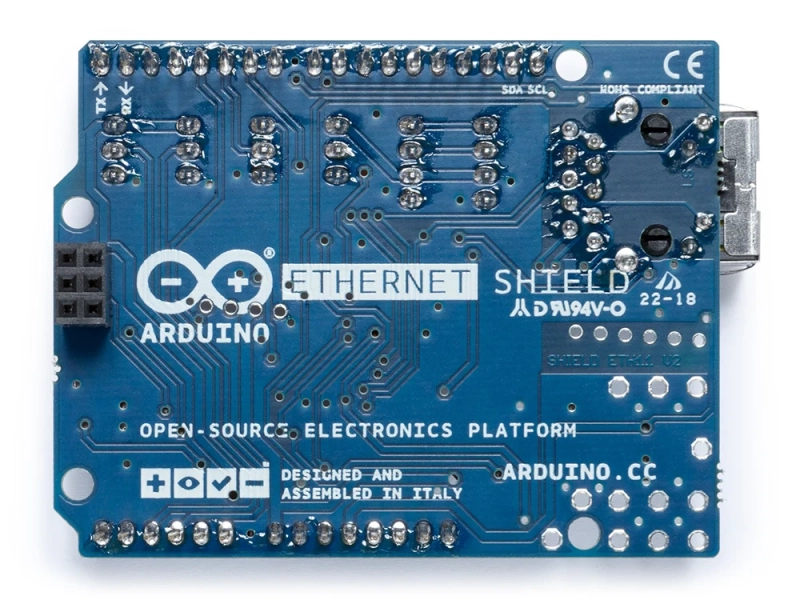

Arduino Ethernet Shield 2 на W5500

Arduino Ethernet Shield 2 подключает ваш Arduino к Интернету всего за несколько минут. Просто подключите этот модуль к вашей плате Arduino, подключите его к вашей сети с помощью кабеля RJ45 (не входит в комплект) и выполните несколько простых шагов, чтобы начать управлять своим миром через Интернет. Как всегда с Arduino, каждый элемент платформы - оборудование, программное обеспечение и документация - находится в свободном доступе и имеет открытый исходный код. Это означает, что вы можете узнать, как именно он сделан, и использовать его конструкцию в качестве отправной точки для ваших собственных схем.

Код производителя: A000024

Технические характеристики:

Arduino Ethernet Shield 2 позволяет плате Arduino подключаться к Интернету. Она основана на ( чипе Ethernet Wiznet W5500 ). Wiznet W5500 обеспечивает сетевой (IP) стек, поддерживающий как TCP, так и UDP. Он поддерживает до восьми одновременных подключений сокетов. Используйте библиотеку Ethernet для написания скетчей, которые подключаются к Интернету с помощью Shield. Ethernet Shield 2 подключается к плате Arduino с помощью длинных разъемов с накруткой, проходящих через Shield. Это сохраняет расположение выводов нетронутым и позволяет разместить поверх него другой Shield.

Ethernet Shield 2 имеет стандартное соединение RJ-45 и встроенный линейный трансформатор.

На плате имеется слот для карты micro-SD, который можно использовать для хранения файлов для обслуживания по сети. Плата совместима с Arduino Uno и Mega (используя библиотеку Ethernet). Встроенный считыватель карт micro-SD доступен через библиотеку SD. При работе с этой библиотекой SS находится на контакте 4.

Shield также включает в себя контроллер сброса, чтобы гарантировать, что модуль Ethernet W5500 будет правильно сброшен при включении питания. Предыдущие версии Shield не были совместимы с Mega и требовали ручного сброса после включения питания.

Shield не имеет встроенного модуля PoE, это отдельный компонент, который необходимо добавить. Arduino взаимодействует как с W5500, так и с SD-картой с помощью шины SPI (через разъем ICSP). Это цифровые контакты 10, 11, 12 и 13 на Uno и контакты 50, 51 и 52 на Mega. На обеих платах контакт 10 используется для выбора W5500, а контакт 4 — для SD-карты. Эти контакты нельзя использовать для общего ввода-вывода. На Mega аппаратный контакт SS, 53, не используется для выбора W5500 или SD-карты, но его необходимо сохранить в качестве выхода, иначе интерфейс SPI не будет работать.

Обратите внимание, что поскольку W5500 и SD-карта совместно используют шину SPI, активным может быть только одно из них. Если вы используете оба периферийных устройства в своей программе, об этом должны позаботиться соответствующие библиотеки. Однако, если вы не используете одно из периферийных устройств в своей программе, вам нужно явно отменить его выбор. Чтобы сделать это с SD-картой, установите вывод 4 как выход и запишите на него высокий уровень. Для W5500 установите цифровой вывод 10 как высокий уровень выхода.

Shield оснащен стандартным разъемом RJ45 Ethernet.

Кнопка сброса на шилде сбрасывает как W5500, так и плату Arduino.

Шилд содержит ряд информационных светодиодов:

• ВКЛ: указывает на то, что плата и щит включены
• 13 - это стандартный светодиод Arduino
• ACT: мигает при наличии активности RX или TX
• LINK: указывает на наличие сетевого соединения и мигает, когда Shield передает или получает данные.

На этом шилде также размещены следующие разъемы, совместимые с Tinkerkit:

• 2 разъема TinkerKit для двух аналоговых входов (белого цвета), подключенных к A2 и A3.
• 2 разъема TinkerKit для двух аналоговых выходов (оранжевого цвета в середине), подключенных к ШИМ-выходам на контактах D5 и D6.
• 2 разъема TinkerKit для интерфейса TWI (белого цвета с 4 контактами), один для входа, другой для выхода.

Характеристики:

• Рабочее напряжение 5 В (подается от платы Arduino)
• Контроллер Ethernet: W5500 с внутренним буфером 32 КБ
• Скорость соединения: 10/100Мб
• Соединение с Arduino через порт SPI
