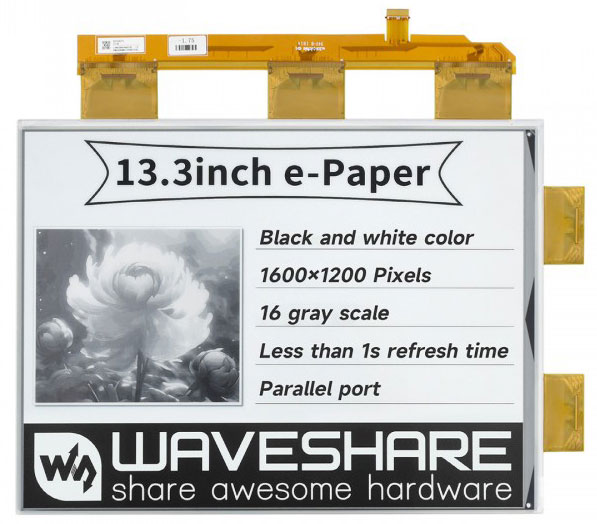

E-Ink 13.3" дисплей 1600×1200 с шилдом для Raspberry Pi

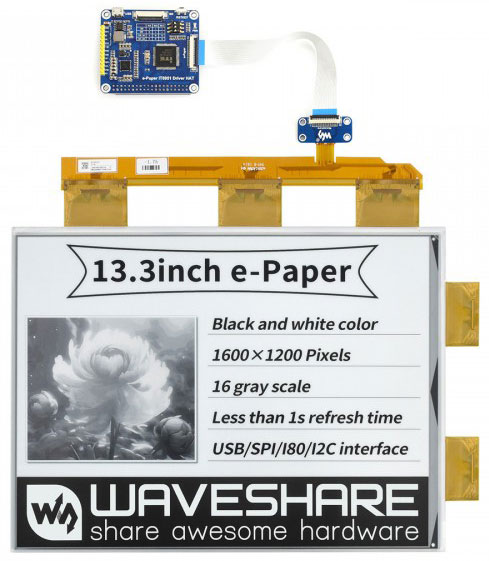

Это дисплей E-Ink HAT для Raspberry Pi размером 13.3" с разрешением 1600×1200, со встроенным контроллером IT8951, взаимодействующий через интерфейс USB/SPI/I80, поддерживающим частичное обновление. По сравнению с обычными панелями e-Paper, эта панель тоньше и легче. Благодаря таким преимуществам, как низкое энергопотребление, широкий угол обзора, четкое изображение без использования электричества, он является идеальным выбором для таких приложений, как электронные книги, дисплеи на электронных чернилах, промышленные приборы и т. д.

Код производителя: 15853, 13.3inch e-Paper HAT

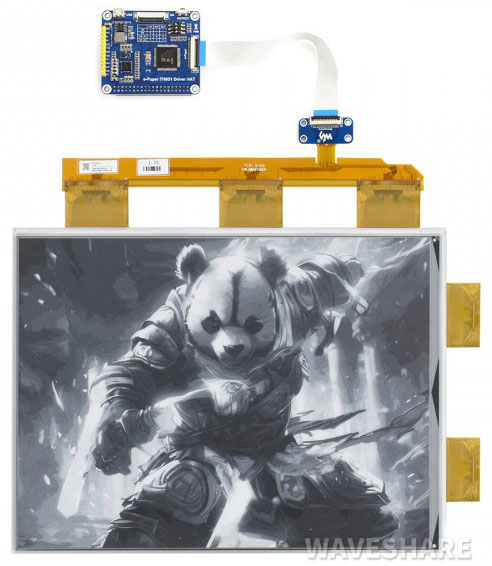

Дисплей на электронной бумаге использует технологию электрофореза микрокапсул для отображения, принцип таков: заряженные частицы, взвешенные в прозрачной жидкости, будут перемещаться к сторонам микрокапсулы при приложении электрического поля, делая микрокапсулу видимой за счет отражения окружающего света, как и традиционная печатная бумага. Дисплей на электронной

бумаге будет четко отображать изображения/тексты при искусственном или естественном освещении, не требует подсветки и имеет угол обзора почти до 180°. Обычно он используется в качестве электронной книги из-за эффекта, похожего на бумагу.

Характеристики:

• Hабочее напряжение: 5 В
• Интерфейс: USB/SPI/I80
• Размеры по контуру: 285.80 × 213.65 мм
• Размер дисплея: 270.40 × 202.80 мм
• Шаг точек: 0.169 × 0.169 мм
• Разрешение: 1600 × 1200 пикселей
• Цвет дисплея: черный, белый
• Время полного обновления: <1с
• Шкала серого: 2-16 (1-4 бит)
• Потребляемая мощность при обновлении изображения: 0.77 Вт (тип.)
• Потребляемая мощность при хранении: 0.5 Вт (тип.)
• Угол обзора: >170°

Названия и назначения выводов:

• 5V - Напряжение питания
• GND - Общий провод
• MISO SPI - Вход данных SPI
• MOSI SPI - Выход данных SPI
• SCK SPI - Вход тактирования SPI
• CS SPI - Сигнал выбора SPI. Активный низкий уровень.
• RST - Внешний сигнал сброса. Активный низкий уровень
• HRDY - Сигнал занятости дисплей. Активный низкий уровень.

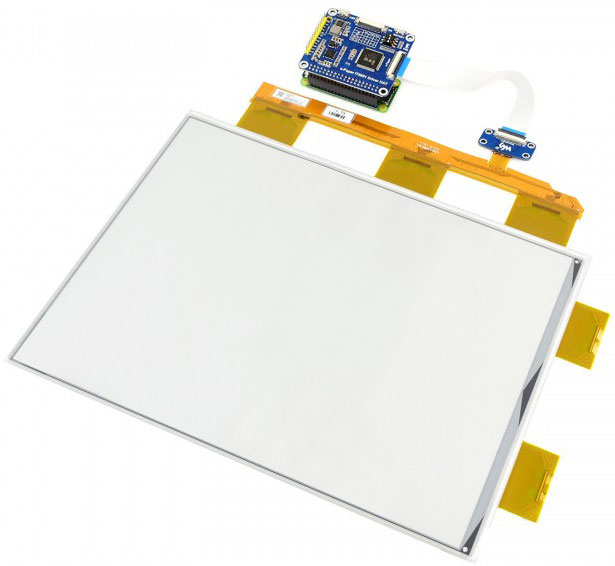

Комплектация:

1. 13.3" e-Paper дисплей x1

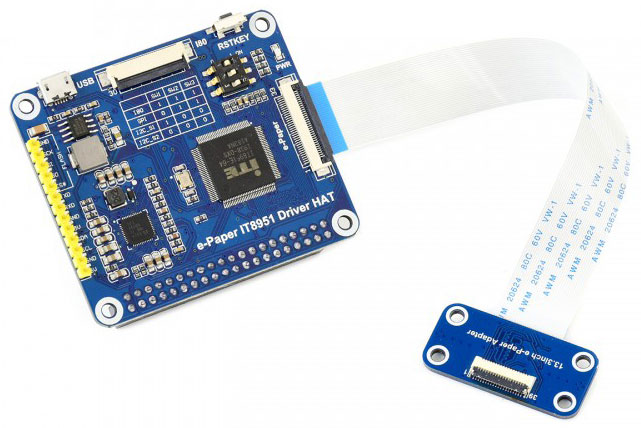

2. e-Paper IT8951 шилд драйвера x1
3. 13.3inch e-Paper адаптер x1
4. 33-пин FFC шлейф x1
5. USB кабель x1
6. PH2.0 20 см 8-пин шлейф x1
7. RPi комплект винтов (2 шт) x1

Ссылки:

• Wiki
