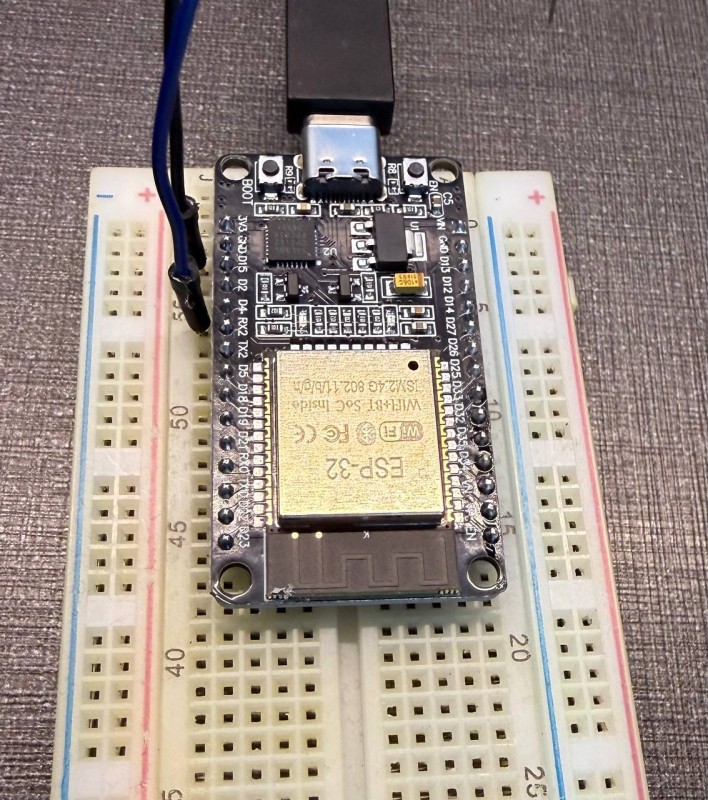

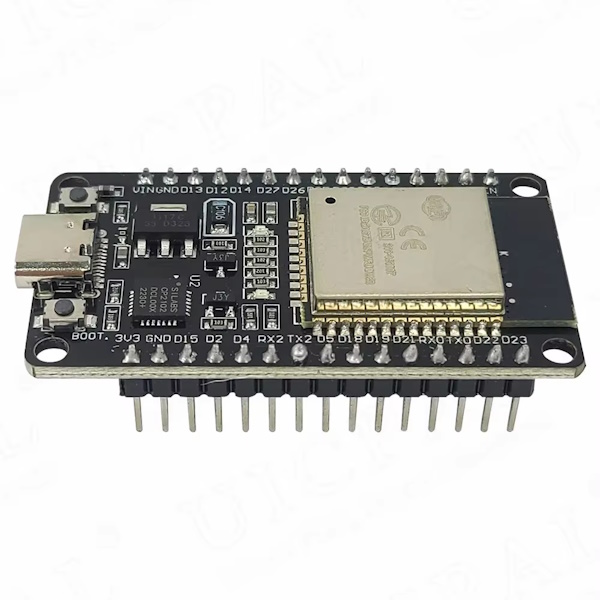

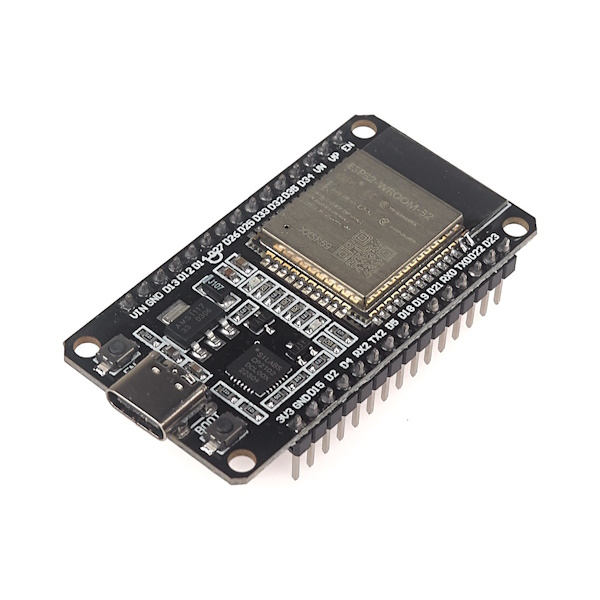

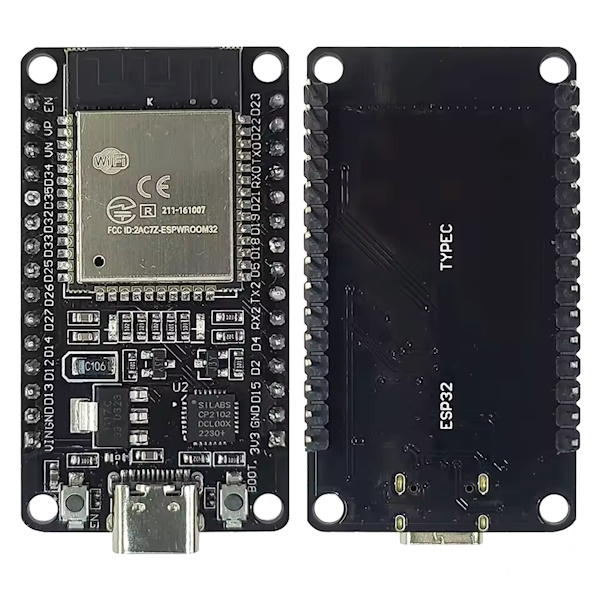

Wi-Fi модуль ESP32-DEVKIT1 4MB Type-C (30-pin)

Плата разработчика ESP32 построена на микромодуле ESP32-DEVKITV1 4MB Type-C – новом миниатюрным высокопроизводительным совмещённым Wi-Fi + BT(BLE) модулем от компании Espressif, предназначенным для широкого спектра применений, начиная от микромощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. На модуле собрана вся необходимая минимальная периферия, достаточная для быстрого и комфортного старта работы с ESP32-DEVKITV1.

ESP32-DEVKITV1 выполнен на базе популярного двухядерного чипсета ESP32-WROOM, с изменяемой тактовой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания. Модуль разработан для переносной и автономной электроники и приложений интернет-вещей, выполнен в миниатюрном корпусе 25.5 мм x 18 мм, имеет на борту Flash память, кварц 40 МГц и PCB антенну, обеспечивающую отличные RF характеристики.

ESP32-DEVKITV1 имеет богатую периферию, включающую в себя такие интерфейсы как UART, SPI, I²C, I²S, разъем для SD карты, инфракрасный порт, интерфейс для подключения емкостной сенсорной панели. Одной из особенностью модуля является сверхнизкое потребление и гибкий выбор «спящих» режимов, позволяющих получить цифры до 20мкА (deep sleep mode). Модуль поддерживает весь стек протоколов стандартов WiFi 802.11n и BT4.2, обеспечивая данный функционал через интерфейсы SPI/SDIO или I²C/UART.

Отличительные особенности:

• Полная интеграция минимальной обвязки
• Простое программирование модуля через USB
• Поддержка dual mode Bluetooth: «classic» и BLE
• Скорость Wi-Fi: 802.11 b/g/n до 150 Мбит/с
• поддержка режимов Wi-Fi: клиент, точка доступа, Sniffer, Wi-Fi Direct
• Минимальная чувствительность -98 dBm
• Энергопотребление до 20мкА (deep sleep mode)

Характеристики:

• USB-UART конвертер: CP2102
• Напряжение питания: 5В
• Максимальный ток стабилизатора напряжения: 600 мА
• Wi-Fi Стандарты: FCC/CE/IC/TELEC/KCC/SRRC/NCC
• Протоколы: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с)
• Частотный диапазон: 2.4 ~ 2.5 ГГц
• Bluetooth протоколы: Bluetooth v4.2 BR/EDR и BLE specification
• Радио NZIF приемник с чувствительностью: -98 dBm
• Аппаратные средства и интерфейсы: SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR
• GPIO, сенсорный датчик, ADC, DAC, LNA предусилитель
• Диапазон рабочих температур: -40 ~ +85 °C
• Режимы Wi-Fi Station/softAP/SoftAP+station/P2P
• Защита: WPA/WPA2/WPA2-Enterprise/WPS
• Шифрование: AES/RSA/ECC/SHA
• Обновление ПО: UART Download / OTA (по сети) / download and write firmware via host
• Разработка программ: Cloud Server Development / SDK for custom firmware development
• Сетевые протоколы: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Расстояние между контактными пинами: 25 мм
• Размеры платы: 28x51 мм

Ссылки:

• Даташит
• Wiki
• Примеры использования
• Документация
• Принципиальная электрическая схема
