Звуковой Bluetooth 5.3 модуль приёма-передачи стерео-звука

Модуль аудиопередатчика Bluetooth, который объеденяет передачу и прием стереозвука через интерфейс Bluetooth 5.3. Данный модуль поддерживает команды последовательного порта AT для настройки совместимых соединений имен устройств Bluetooth, получения результатов поиска, изменения имен Bluetooth, управления соединениями и отключениями и других команд. Этот модуль настраивается для работы в режиме передачи звука Bluetooth или режиме приема звука Bluetooth путем установки паяных соединений (перемычек), поддерживает отображение состояния световым индикатором. Модуль широко используется в ситуациях, где требуется прием и передача звука через Bluetooth и т. д.

При настройке в режиме передачи звука Bluetooth: может передавать стереоаудиосигналы по беспроводной связи через Bluetooth с помощью модулей, настроенных в режиме приема, или подключаться к наушникам и динамикам Bluetooth для беспроводной передачи аудиосигналов на эти принимающие устройства Bluetooth.

При настройке на режим приема аудио по Bluetooth: может подключаться к смартфонам или планшетам для воспроизведения музыки по Bluetooth.

Совместимость: Из-за многочисленных решений для наушников Bluetooth и чипов динамиков, доступных на рынке, существуют различия в базовом программном обеспечении чипов. При настройке в режиме передачи этот модуль гарантирует идеальную совместимость только с таким же аудиоприемником Bluetooth и модулем Bluetooth и не гарантирует совместимость с приемными устройствами Bluetooth других производителей на рынке. Он не может подключаться к машинам автомобильной навигации «все в одном» или устройствам, требующим проверки пароля сопряжения. Если вы столкнетесь с несовместимостью при подключении к приемникам Bluetooth других производителей (например, странные проблемы, такие как невозможность подключения, бесшумное подключение и т. д.), их невозможно решить.

Идеальное сочетание - два одинаковых модуля, один из которых будет передатчиком, а другой - приемником, для беспроводной передачи аудиосигналов между двумя модулями.

Управление модулем кнопкой:

• Короткое нажатие - запуск привязки к новому устройству
• Длительное (2 сек) нажатие - переключение входа (USB или AUX)

Характеристики:

• Размеры: 23.5 х 15.5 мм
• Рабочее напряжение: от 3.5 В до 5 В
• Рабочий ток: 35мА
• Дальность работы: ≤ 20 метров
• Выходная мощность: +5 дБм
• Диапазон частот: от 2402 МГц до 2480 МГц
• Динамический диапазон звукового канала: 80 дБ
• Суммарные гармонические искажения звука: -70 дБ
• Частотная характеристика звукового канала: от 20 Гц до 20 кГц
• Соотношение аудиосигнала и шума: 95 дБ
• Амплитуда входного и выходного аудиосигнала: ≤ 2Vpp Количество каналов: 2 канала (стерео)
• Задержка передачи: 250-300 мс
• Внешняя антенна: 2.4 ГГц

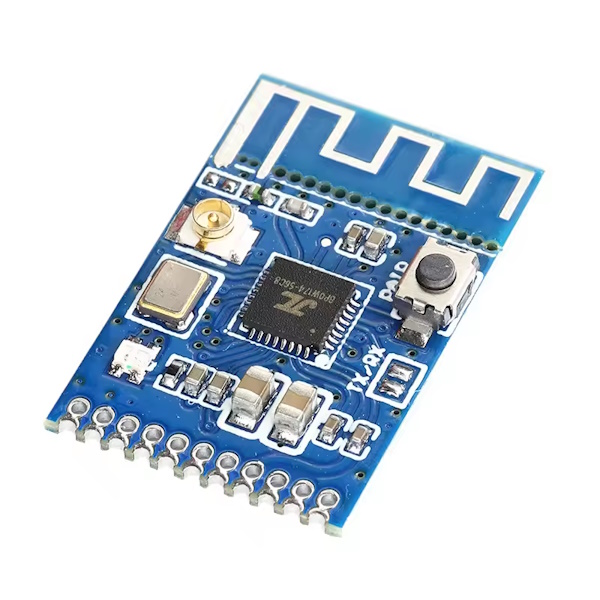

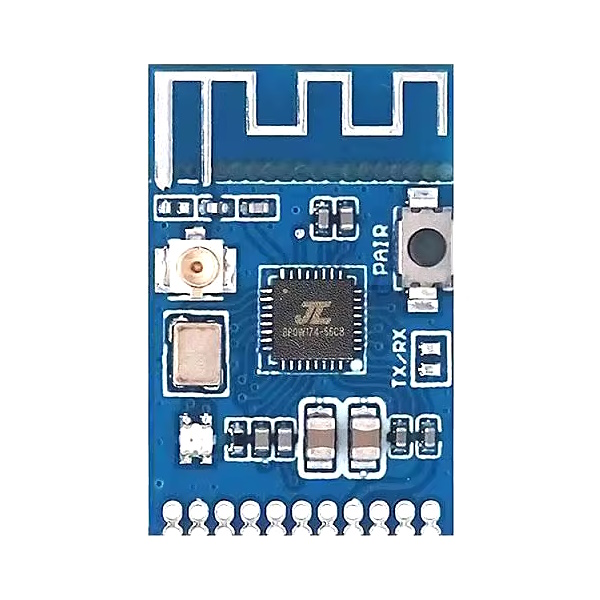

Модуль интегрирует интерфейс выхода IPX 1 с RF для внешних внешних антенн 2.4ГГц. Когда модуль применяется внутри изделия с металлическим корпусом, требуется внешняя антенна. При использовании внешней антенны необходимо отсоединить антенну платы PCB (аккуратно отломить по линии перфорации) и подключить кабель IPX RF (внешняя антенна 2.4 ГГц должна быть приобретена ​​самостоятельно, и модуль не поставляется с внешней антенной).
