Плата разработки Waveshare ESP32-S3 с сенсорным дисплеем 7.0" IPS LCD 800×480, Wi-Fi, Bluetooth

Плата разработки ESP32-S3 с 7-дюймовым сенсорным дисплеем 800×480. ESP32-S3 это 32-битный двухъядерный процессор LX7, частота до 240 МГц, поддержка WiFi и Bluetooth, со встроенной антенной. Этот дисплей представляет собой плату разработки микроконтроллера с поддержкой WiFi 2.4 ГГц и BLE 5, интегрирует флэш-память высокой емкости и PSRAM. Встроенный 7-дюймовый ЖК-экран может плавно запускать программы GUI, такие как LVGL. В сочетании с различными периферийными интерфейсами подходит для быстрой разработки HMI и других приложений ESP32-S3.

Код производителя: 27078, ESP32-S3-Touch-LCD-7

Ключевые особенности:

• Оснащен двухъядерным процессором Xtensa 32-бит LX7, основная частота до 240 МГц
• Поддерживает Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной
• Встроено 512 КБ SRAM и 384 КБ ROM, с 8 МБ PSRAM и 8 МБ Flash-памяти на борту
• Встроенный 7-дюймовый ЖК-дисплей, разрешение 800×480, 65 тыс. цветов
• Поддерживает 5-точечное емкостное сенсорное управление через интерфейс I2C с поддержкой прерываний (только для сенсорной версии)
• Встроенные интерфейсы CAN, RS485, I2C и слот для карты TF, а также полноскоростной порт USB
• Поддерживает гибкую синхронизацию, независимую настройку питания модуля и другие элементы управления для реализации низкого энергопотребления в различных сценариях.

Пример применения:

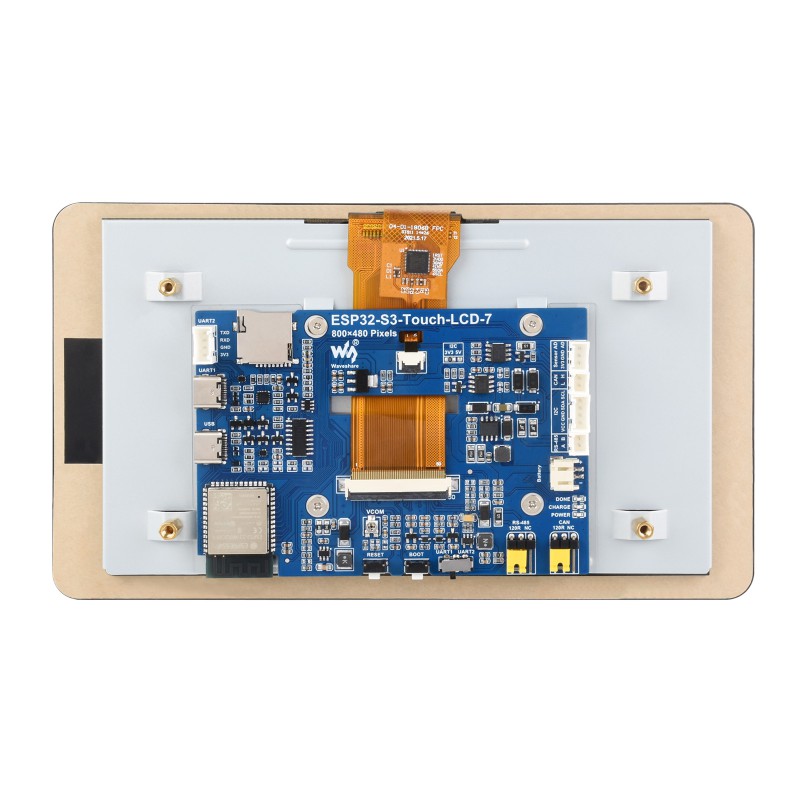

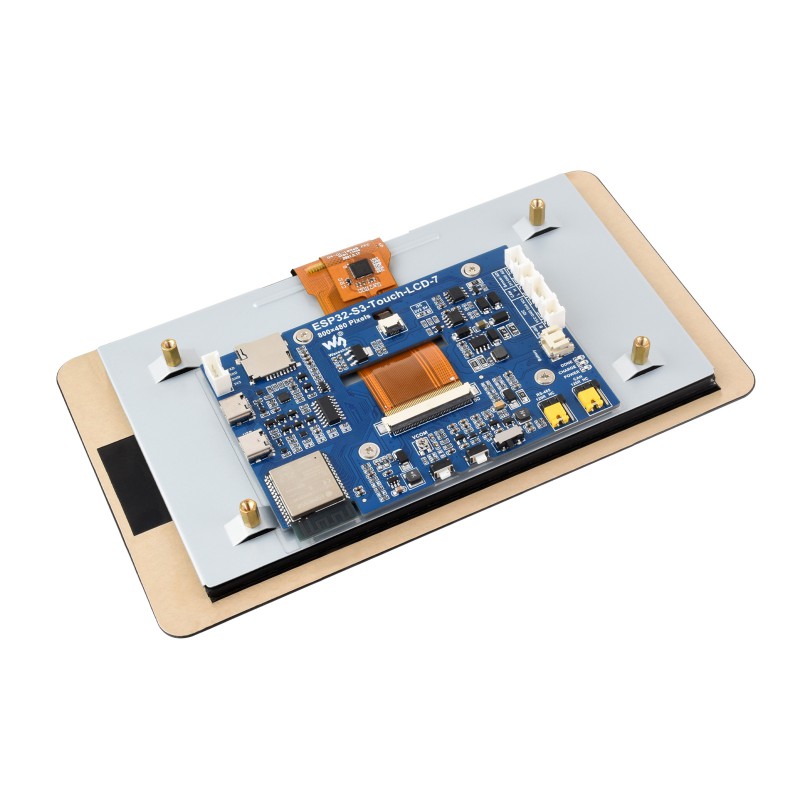

Расположение и назначение компонентов платы:

1. ESP32-S3N8R8 - SoC с WiFi и Bluetooth, рабочей частотой до 240 МГц, интегрированной памятью PSRAM объемом 8 МБ и флэш-памятью
2. Разъем для подключения 7-дюймовой панели дисплея
3. Разъем сенсорной панели
4. Слот для TF-карты
5. Порт USB Type-C
6. Порт UART1 - USB-порт UART Type-C
7. Разъем UART2 - UART1 и UART2 — это один и тот же UART, выбираемый переключателем
8. Разъём датчика
9. CAN-разъём
10. Разъём I2C
11. Разъем RS485
12. Разъем для одной литиевой батареи 3,7 В PH2.0
13. Выбор терминального резистора CAN
14. Выбор терминального резистора RS485
15. Выбор UART - выберите UART1 или UART2
16. Кнопка BOOT - Нажмите и удерживайте при включении питания для записи программы
17. Кнопка СБРОСА
18. Выбор уровня I2C - 3.3 В / 5 В
19. DONE - Индикатор завершения зарядки литиевой батареи
20. Индикатор зарядки литиевой батареи CHG
21. PWR - Индикатор питания

Характеристики:

• Процессор: Высокопроизводительный 32-битный двухъядерный процессор Xtensa LX7, основная частота до 240 МГц
• Wi-Fi/Bluetooth: Поддерживает Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной
• Флэш/PSRAM: 16 МБ флэш-памяти + 8 МБ PSRAM 8 МБ флэш-памяти + 8 МБ PSRAM 16 МБ флэш-памяти + 8 МБ PSRAM 8 МБ флэш-памяти + 8 МБ PSRAM
• Источник питания: Type-C 5 В
• Параметры ЖК-дисплея:
• Разрешение: 800x480
• Интерфейс дисплея: RGB
• Панель дисплея: IPS
• Угол обзора: 170°
• Тип сенсорного экрана емкостный
• Сенсорная панель Закаленное стекло
• Интерфейс связи: CAN, RS485, I2C, USB, UART, Датчик
• Рабочая температура 0℃ ~ 65℃
• Размеры: 192.96×110.76 мм

Комплектация:

1. ESP32-S3-LCD-7 x1
2. Кабель HY2.0 2P - 2PIN male 10 см ×2
3. Кабель HY2.0 3P - 3PIN male 10 см ×1
4. Кабель HY2.0 4P - 4PIN male 10 см ×2
5. Упаковка винтов x1

Габаритные размеры:

Ссылки:

• Wiki
