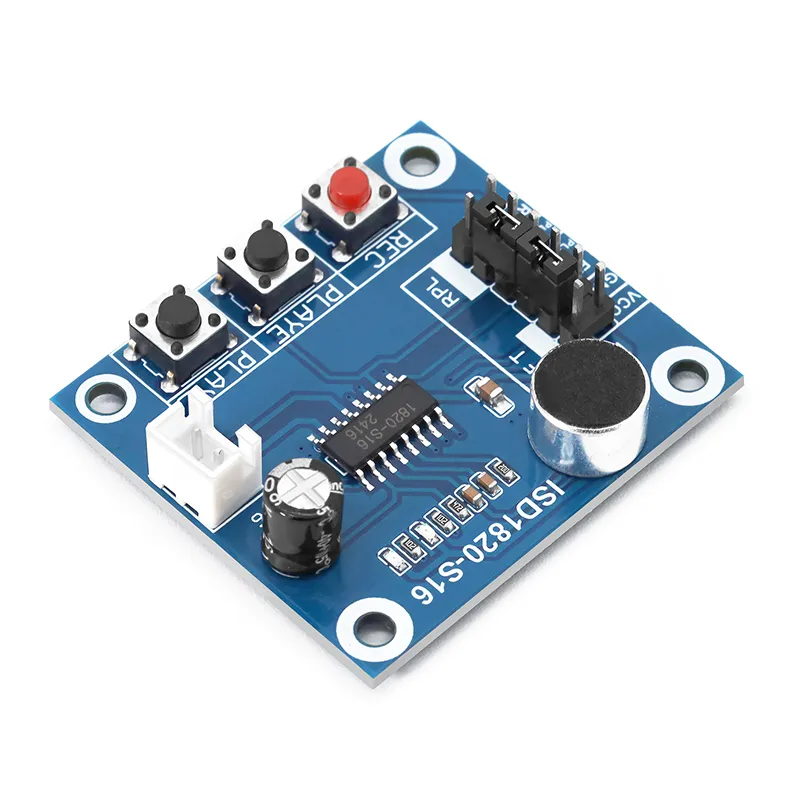

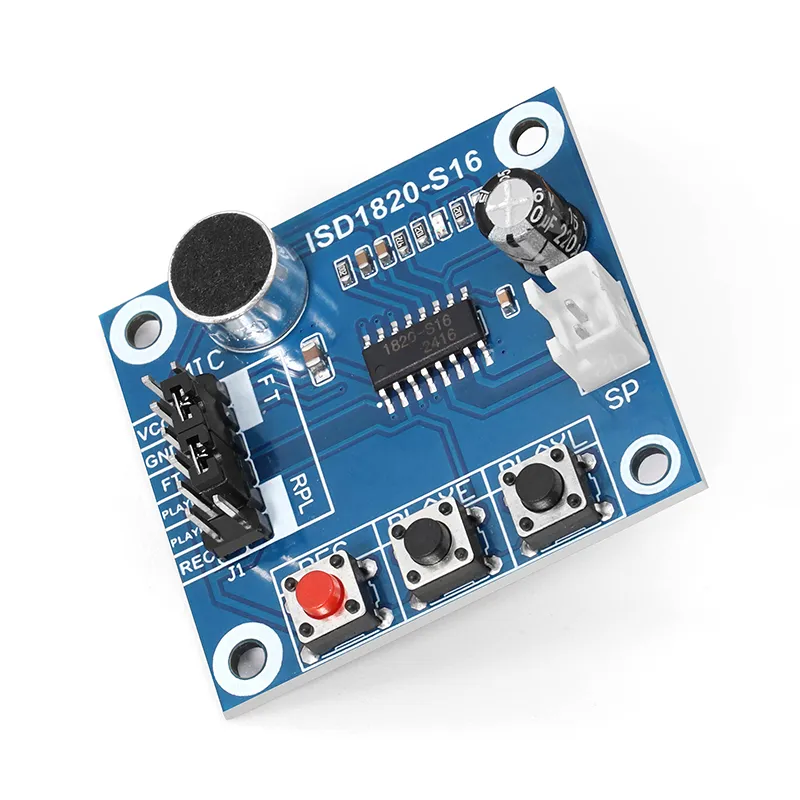

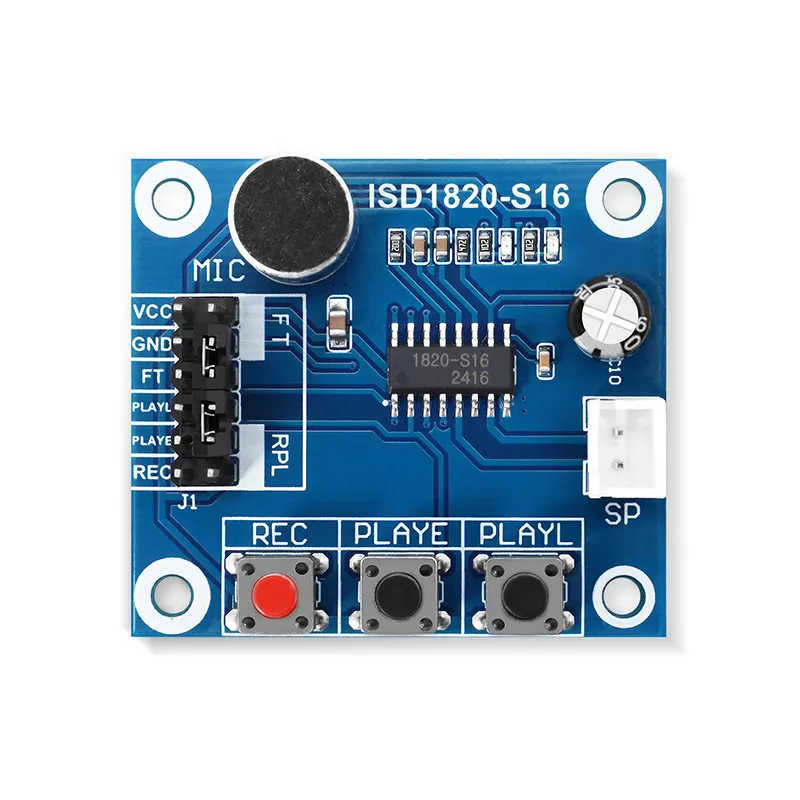

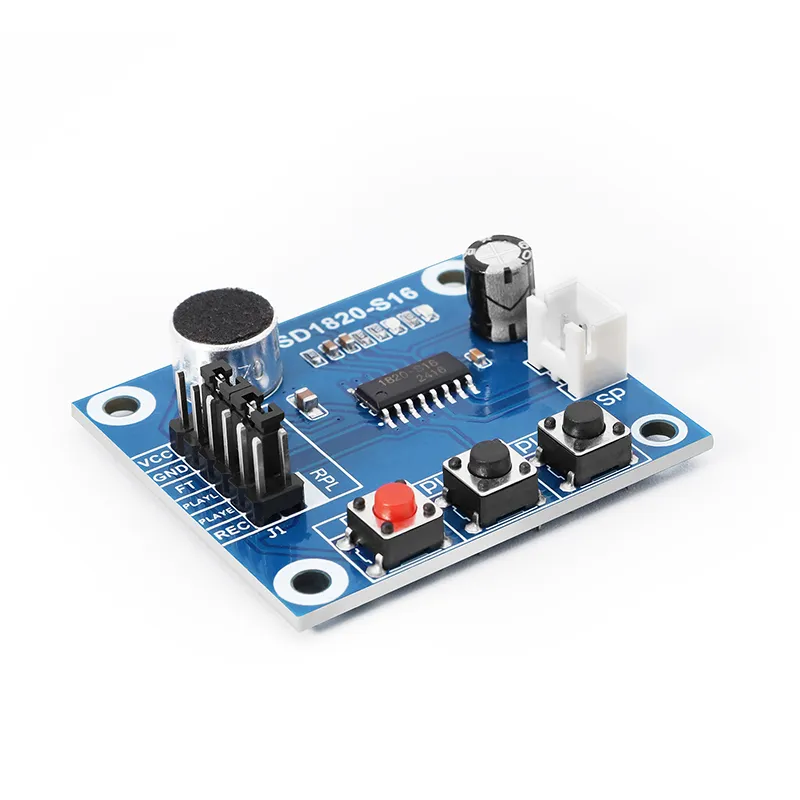

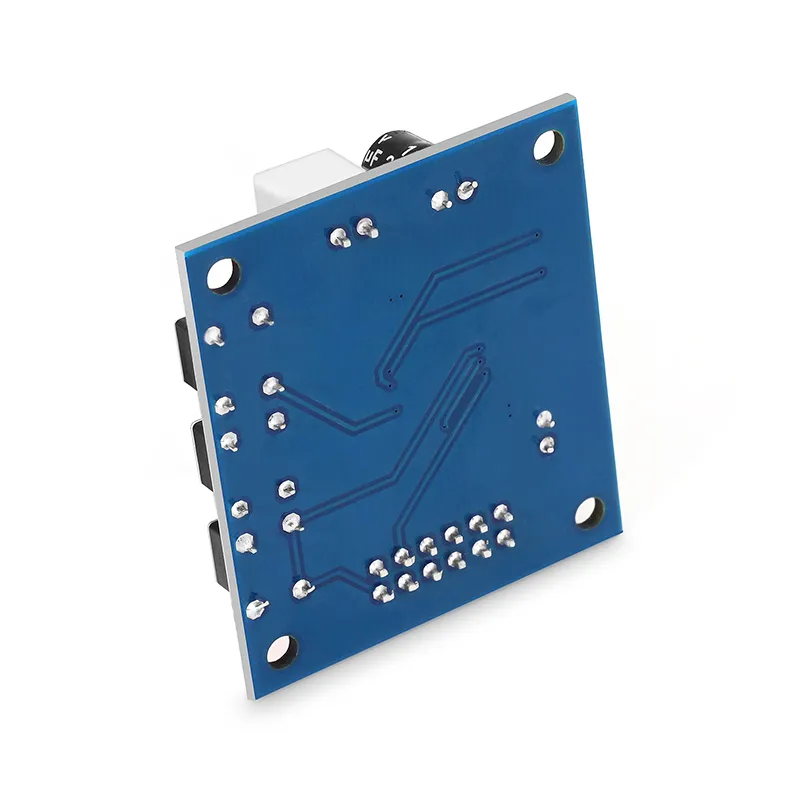

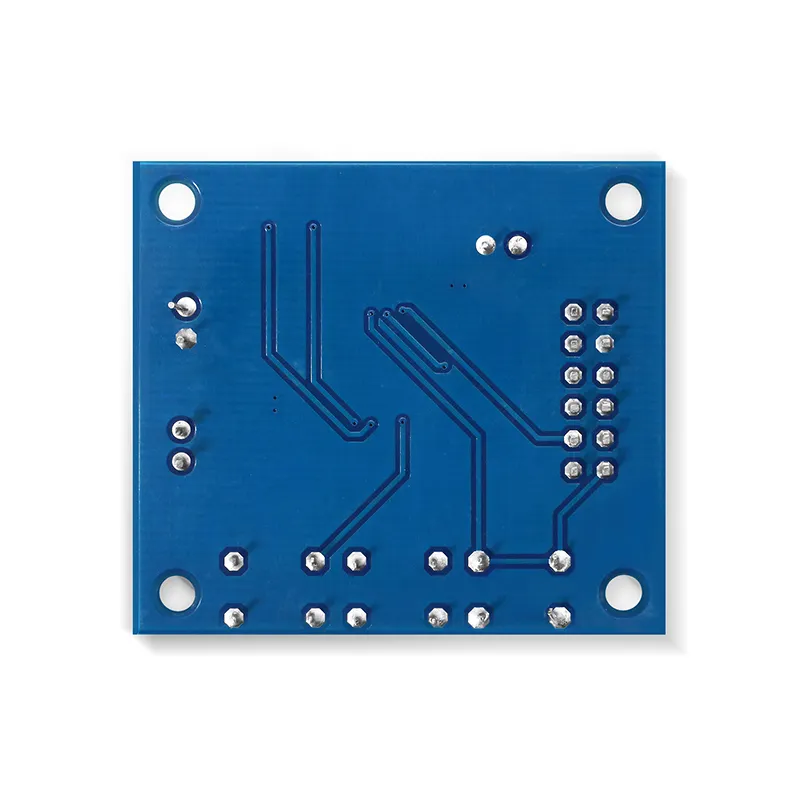

Модуль записи голоса на ISD1820 с воспроизведением на динамик

Модуль записи и воспроизведения звука на микросхеме ISD1820 позволяет записывать голосовое сообщение длительностью 10 секунд с последующим воспроизведением. Модуль позволяет управлять воспроизведением как кнопками на плате так и при помощи внешнего устройства или микроконтроллера.

Код производителя: MD0123

Особенности:

• Основной чип: ISD1820
• Размер: 38 х 42.5 мм
• Рабочее напряжение: от 3 В до 5 В
• Основные возможности:
• Легко использовать для 10 секунд записи голоса
• Высококачественное воспроизведение
• Может использоваться как голосовой информатор
• Цикл воспроизведения в режиме Jog с функцией воспроизведения за один проход
• Доступно управление микроконтроллером
• Модуль может напрямую управлять небольшим динамиком 8 Ом 0.5 Вт

Управление модулем:

1. Контакты VCC и GND модуля обеспечивают подачу напряжения постоянного тока от 3 В до 5 В, а разъём модуля для подключения к динамику 8 Ом мощностью 0.5 Вт.
2. DIP-переключатели REPEAT и FT на модуле установлены в положение OFF.
3. Говорите в микрофон, нажав кнопку REC, чтобы начать запись. При этом загорится светодиодный индикатор, а время непрерывной записи составит 10 секунд.
4. Отпустите кнопку REC и нажмите кнопку 1 PLAYE, чтобы получить тестовое воспроизведение: динамик начинает воспроизводить запись и останановится после его завершения.
5. Установите переключатель REPEAT в положение ON и динамик автоматически воспроизведет запись.
6. Установите переключатель REPEAT в положение OFF, нажмите и удерживайте кнопку PLAYL и звуковое сообщение будет следующим: динамик воспроизводит запись и воспроизведение останавливается, когда кнопка PLAYL отпускается и при повторном нажатии кнопки PLAYL запись воспроизводится с начала фрагмента.
7. Установите переключатель FT в положение ON вы услышите звук динамика - это функция сквозного вещания. Она позволяет говорить в микрофон и контролировать записанное сообщение в режиме реального времени через динамик.

Принципиальная схема модуля:

Мы можем изменить время записи и воспроизведения, изменяя сопротивление вывода ROSC (по умолчанию 100 кОм). Чем короче время записи и воспроизведения, тем лучше качество звука и чем больше время записи тем хуже качество звука.

В таблице ниже представлено время записи и воспроизведения, соответствующее сопротивлению резистора, подключенного к выводу ROSC.

Характеристики:

• Рабочее напряжение: от 3 до 5 В
• Рабочий ток: примерно 60мА
• Максимальная выходная мощность: 0.3 Вт
• Диапазон рабочих температур: от -25°C до +65°C
• Время записи по умолчанию: 10 секунд
• Размер: 42.5 х 38 х 16 мм
• Вес: 14.8 г
• Экологические характеристики: ROHS
• Параметры динамика: 8 Ом 0.5 Вт
