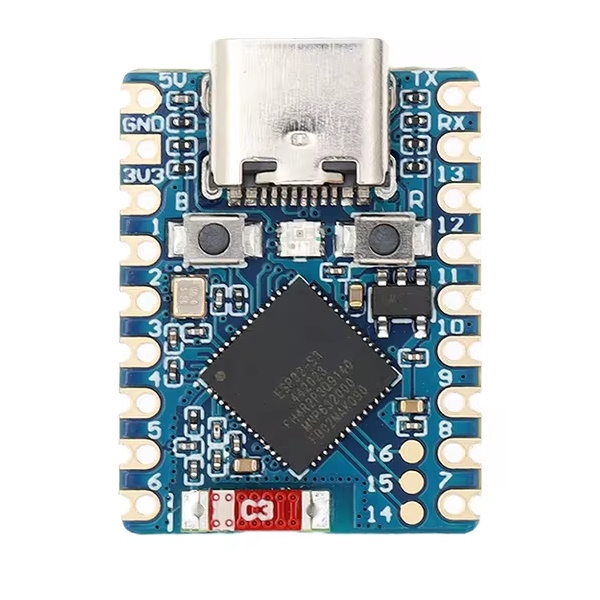

Плата ESP32-S3-Zero Type-C 4MB

Мини-контроллер ESP32-S3-Zero имеет широкий набор функций и высокую вычислительную производительность при своем крошечном размере, что упрощает интеграцию в другие хост-платы. Данная плата использует чип ESP32-S3FH4R2 в качестве системы на кристалле (SoC), в котором интегрирован маломощный WiFi и BLE5.0 с 4 МБ флэш-памяти и 2 МБ PSRAM. Кроме того, имеются аппаратный ускоритель шифрования, модули RNG, HMAC и цифровой подписи для соответствия требованиям безопасности Интернета вещей и предоставления богатых периферийных интерфейсов. Более того, его режим работы с низким энергопотреблением поддерживает большинство сценариев применения в Интернете вещей, мобильных устройствах, носимых устройствах или в системах "Умный дом".

Функции:

• Оснащен 32-битным двухъядерным процессором Xtensa® LX7 с частотой до 240 МГц
• Поддерживает Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth® 5 (LE)
• Встроенные 512 КБ SRAM и 384 КБ ROM, 4 МБ флэш-памяти и 2 МБ PSRAM
• Зубчатый модуль и встроенная керамическая антенна позволяют производить пайку непосредственно к несущим платам
• Поддерживает гибкую тактовую частоту, независимую настройку питания модуля и другие элементы управления для реализации низкого энергопотребления в различных сценариях
• Интегрированный полноскоростной контроллер последовательного порта USB и 24 контакта GPIO позволяют гибко настраивать функции контактов
• 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × АЦП и т. д.

Описание оборудования:

• При использовании ESP32-S3-Zero с дочерними платами избегайте закрытия керамической антенны печатными платами, металлическими или пластиковыми компонентами
• В ESP32-S3-Zero контакты GPIO33–GPIO37 не видны; эти контакты используются для Octal PSRAM
• ESP32-S3-Zero использует порт GPIO21 для подключения RGB-светодиода WS2812.
• ESP32-S3-Zero не использует чип USB-UART. При прошивке нажмите и удерживайте кнопку BOOT (GPIO0), а затем подключите кабель Type-C.
• Обозначения «TX» и «RX» на плате обозначают контакты UART0 по умолчанию для ESP32-S3-Zero. В частности, TX - это GPIO43, а RX - GPIO44

Аппаратное подключение:

• Каждый раз перед загрузкой прошивки нажимайте клавишу BOOT (GPIO0) перед подключением кабеля Type-C
• Вход 3.7 В ~ 6 В для зубчатого отверстия с обозначением 5 В при подключении внешнего питания

Характеристики:

• Процессор: 32-битный двухъядерный процессор Xtensa® LX7 с частотой до 240 МГц
• Беспроводные интерфейсы: Wi-Fi 2.4 ГГц (802.11 b/g/n) и Bluetooth® 5 (LE)
• Встроенная память: SRAM объемом 512 КБ и ROM объемом 384 КБ, встроенная флэш-память объемом 4 МБ и PSRAM объемом 2 МБ
• Исполнение: Модуль с зубцами и встроенной керамической антенной позволяет производить пайку непосредственно на несущие платы
• Управление энергопотреблением: Поддерживает гибкую тактовую частоту, независимую настройку питания модуля и другие элементы управления для реализации низкого энергопотребления в различных сценариях.
• Периферия:
  • Интегрированный полноскоростной контроллер последовательного порта USB, 24 контакта GPIO позволяют гибко настраивать функции контактов
  • 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × АЦП и т. д.
• Разъём питания/программирования: USB Type-C

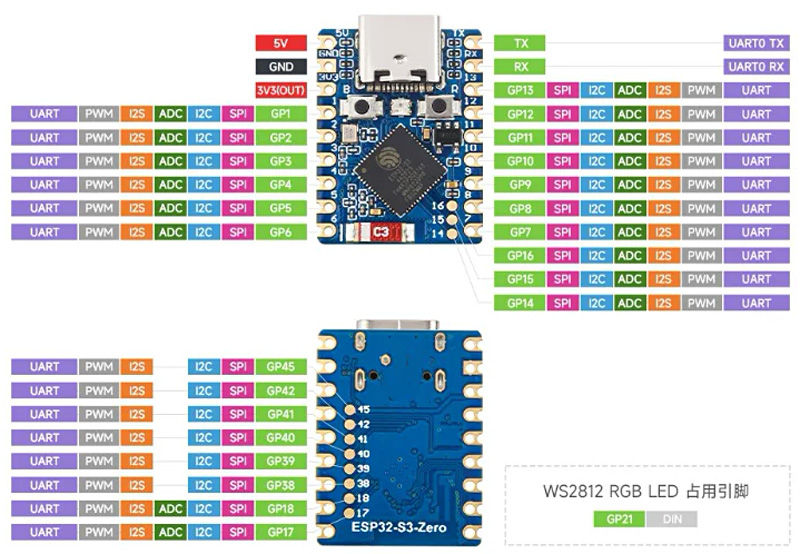

Расположение и назначение выводов:

Ссылки:

• Документация ESP32-S3
