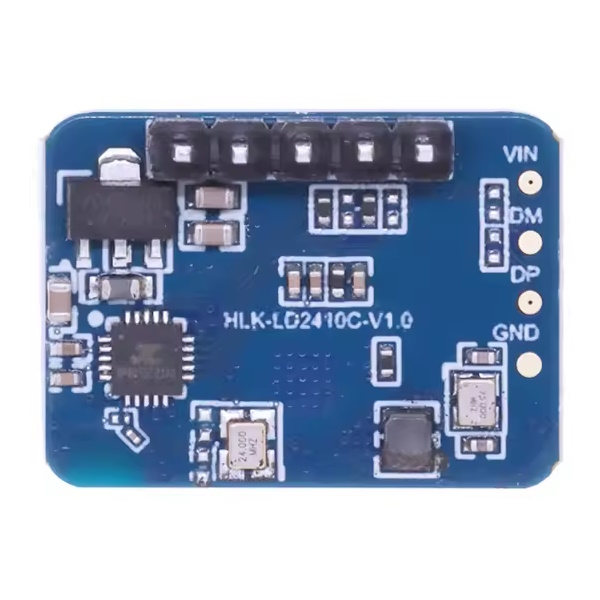

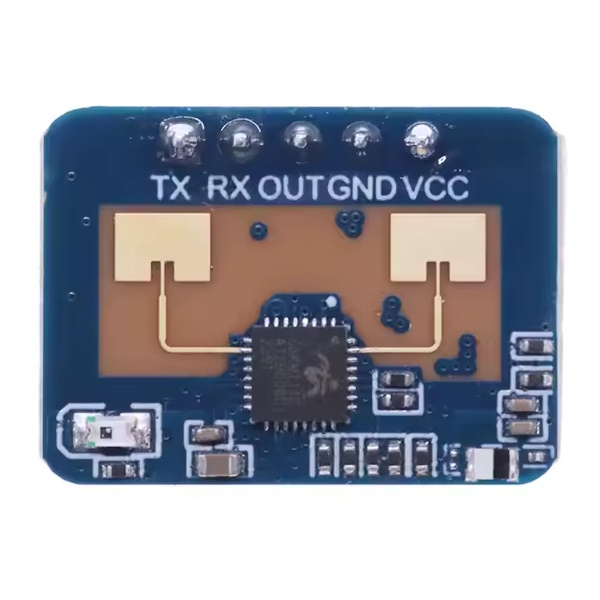

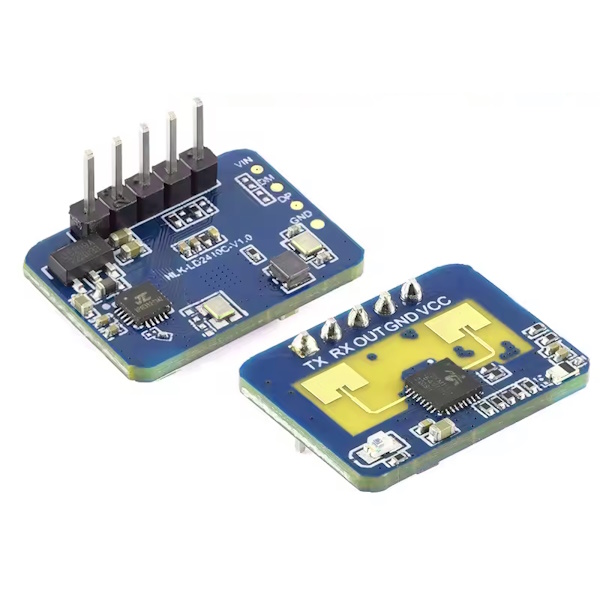

24GHz датчик присутствия человека HLK-LD2410C-P

HLK-LD2410 – высокочувствительный модуль обнаружения присутствия человека, работающий на частоте 24 ГГц, разработанный компанией Hilink Electronics. Принцип его работы заключается в использовании непрерывного сигнала с частотной модуляцией FMCW для обнаружения людей в заданном пространстве. В сочетании с обработкой радиолокационного сигнала и точным алгоритмом определения местоположения человека, модуль может идентифицировать человека в движении и неподвижном состоянии, а также вычислять вспомогательную информацию, например, расстояние до объекта.

Датчик в основном используется в помещениях для обнаружения движущихся или медленно движущихся людей в зоне обнаружения и выводит результаты обнаружения в режиме реального времени. Максимальная дальность обнаружения - до 6 метров, разрешение по дальности - 0.75 м. Предусмотрен инструмент визуальной настройки, позволяющий легко настроить диапазон дальности обнаружения, различные интервалы обнаружения, чувствительность, время задержки в режиме без участия человека и т. д. для адаптации к различным конкретным условиям применения. Поддерживает выходы GPIO и UART, функцию plug and play и может гибко применяться в различных интеллектуальных сценариях и терминальных продуктах.

Особенности:

• Основано на принципе FMCW: высокая чувствительность и устойчивость к помехам окружающей среды
• Комплексное обнаружение человеческого тела: датчик не только с высокой чувствительностью обнаруживает движущиеся человеческие тела, но также проявляет чувствительность к статическим людям, микродвижениям, а также к людям в сидячем или лежачем положении.
• Многоуровневая интеллектуальная настройка параметров: настройка через Bluetooth или последовательный порт обеспечивает гибкость в зависимости от изменяющихся условий окружающей среды и смены сцен. Кроме того, поддерживается прямая настройка параметров через приложение, что устраняет необходимость подключения через последовательный порт.
• Широкий угол обнаружения и большая дальность срабатывания : благодаря углу обзора до 60 градусов датчик способен обнаруживать движение под широким углом. Кроме того, он способен обнаруживать объекты на расстоянии до 5 метров.
• Превосходное проникновение в оболочку корпуса и улучшение эстетики: обладает хорошей проникаемостью в материал корпуса, что позволяет ему незаметно работать внутри корпуса продукта без необходимости дополнительной перфорации поверхности.

Характеристики:

• Рабочая частота: 24 ГГц~24.25 ГГц
• Рабочее напряжение: от 3 В до 3.6 В постоянного тока
• Мощность источника питания: >200мА
• Средний рабочий ток: 79 мА
• Модуляция: FMCW
• Целевое приложение: Датчик присутствия человека
• Расстояние обнаружения: от 0.75 м до 5 м (регулируемая)
• Угол обнаружения: ±60°
• Разрешение по расстоянию: 0.75 м
• Пропускная способность развертки: 250 МГц
• Температура окружающей среды: -40°С ~ 85°С
• Размеры: 16 мм х 22 мм

Комплектация:

• Датчик 24 ГГц - 1 шт.
