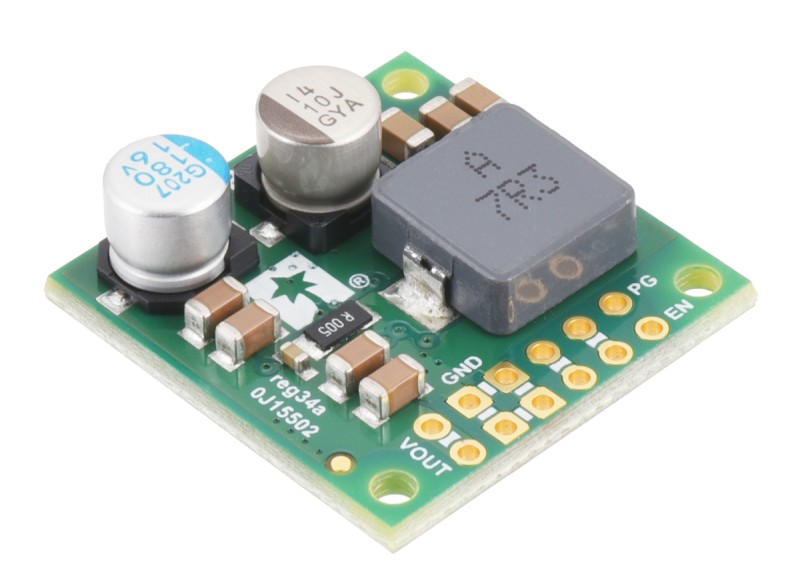

Понижающий DC-DC преобразователь 12В 4.5А D42V55F12 (вх. напр. до 60В) от Pololu

D42V55F12 - качественный DC-DC преобразователь входного напряжения 12В - 60В в напряжение 12В с максимальным выходным током до 4.5А. Семейство синхронных понижающих (buck) стабилизаторов напряжения D42V55Fx генерирует пониженные выходные напряжения при входном напряжении до 60 В. Они представляют собой импульсные стабилизаторы напряжения (также называемые импульсными источниками питания (SMPS) или DC/DC-преобразователями), что делает их значительно более эффективными, чем линейные стабилизаторы напряжения, особенно при большой разнице между входным и выходным напряжениями. Эти стабилизаторы обычно поддерживают непрерывный выходной ток от 3 до 8 А в зависимости от входного и выходного напряжений. Как правило, доступный выходной ток для низковольтных версий выше, чем для высоковольтных, и уменьшается с ростом входного напряжения.

Код производителя: 5577, D42V55F12

Регуляторы оснащены защитой от обратного входного напряжения и перегрузки по току. Функция теплового отключения также помогает предотвратить повреждения, вызванные перегревом, а функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение при запуске.

Основные функции:

• Входное напряжение: от 12 В до 60 В (минимальное входное напряжение зависит от падения напряжения. Подробности см. в разделе о падении напряжения )
• Выходное напряжение: 12 В с точностью 3%
• Типовой максимальный непрерывный выходной ток: от 3.5 А до 6.5 А (см. график максимального непрерывного выходного тока ниже)
• Типовой КПД составляет от 70% до 95% в зависимости от входного напряжения, выходного напряжения и нагрузки (см. график КПД ниже)
• Частота переключения: ~400 кГц при больших нагрузках
• < 0.2 мА типичного тока покоя без нагрузки (см. график тока покоя ниже)
• Дополнительный вход разрешения для отключения нагрузки и перевода регулятора в состояние пониженного энергопотребления, при котором ток обычно составляет менее 0.1 мА.
• Выход «Power-Good» может использоваться для последовательности, обнаружения неисправностей и контроля напряжения.
• Функция плавного пуска ограничивает пусковой ток и постепенно увеличивает выходное напряжение
• Интегрированная защита от обратного напряжения, защита от перегрузки по току и отключение при перегреве

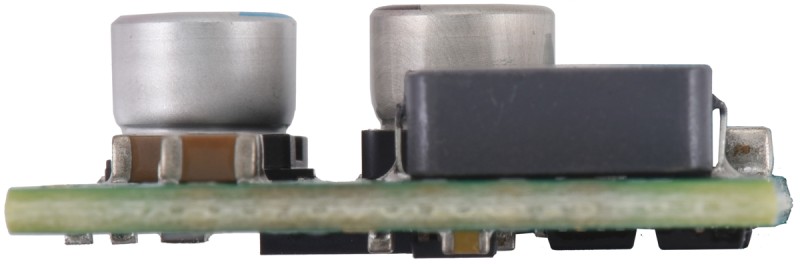

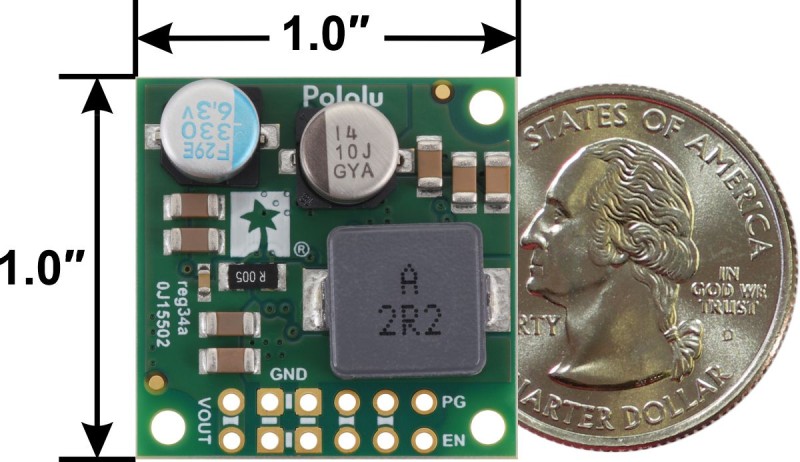

• Компактный размер: 25.4 × 25.4 × 9 мм
• Три монтажных отверстия диаметром 2.18 для винтов № 2 или M2

Типовая эффективность:

Эффективность регулятора напряжения, определяемая как (выходная мощность)/(входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве.

Подключение:

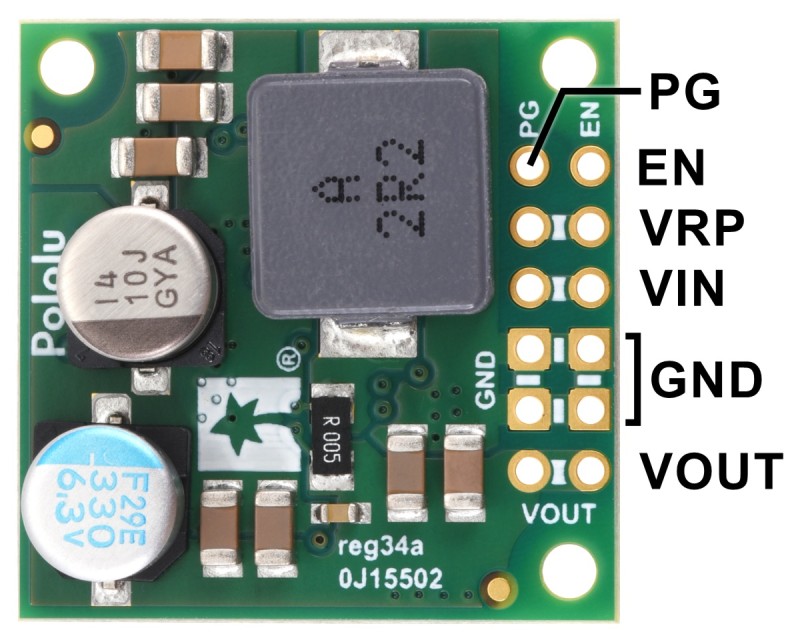

Этот регулятор имеет шесть соединений, некоторые из которых дублируются на нескольких контактах:

Все соединения расположены на сетке 2.54 мм для совместимости с беспаечными макетными платами, штыревыми и гнездовыми разъёмами. Разъёмы питания (VOUT, GND, VIN и VRP) дублируются в обоих рядах сквозных отверстий, что позволяет использовать два контакта разъёма для каждого соединения. Обратите внимание, что контакты EN и PG дублируются и находятся рядом в разных рядах, поэтому, если вы собираетесь использовать регулятор на макетной плате, будьте осторожны, чтобы не закоротить контакты EN и PG. Разъём PG - единственный, недоступен на краю платы.

Максимальный непрерывный выходной ток:

Максимально достижимый выходной ток этих стабилизаторов зависит от входного напряжения, а также от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод. На графике ниже показаны максимальные выходные токи, которые эти стабилизаторы могут обеспечивать непрерывно при комнатной температуре в неподвижном воздухе и без дополнительного теплоотвода.

При нормальной работе данное изделие может нагреваться настолько, что может вызвать ожог. Будьте осторожны при обращении с этим изделием или другими подключенными к нему компонентами.

Этот регулятор оснащён защитой, которая плавно ограничивает выходной ток, предотвращая его термическое повреждение в приложениях с нагрузкой, превышающей его возможности. Однако этого ограничения недостаточно для всех возможных комбинаций входного и выходного напряжения, поэтому мы рекомендуем вам принять меры предосторожности, чтобы гарантировать, что постоянно приложенные нагрузки вашего устройства не превысят токи, указанные на графике выше. Если ваше устройство может подвергать регулятор более высоким нагрузкам, рассмотрите возможность использования дополнительных внешних защитных компонентов, таких как предохранители или автоматические выключатели.

Ток покоя:

Ток покоя - это ток, потребляемый регулятором только для собственного питания. На графике ниже показана зависимость тока покоя для различных версий регулятора от входного напряжения. Вход EN модуля можно подать на низкий уровень, чтобы перевести плату в режим пониженного энергопотребления, при котором она потребляет примерно 50 мкА плюс 1 мкА на каждый вольт на VIN (обратите внимание, что при высоких входных напряжениях этот ток может превышать ток покоя регулятора).

Типовое падение напряжения:

Падение напряжения понижающего стабилизатора - это минимальная величина, на которую входное напряжение должно превышать целевое выходное напряжение стабилизатора, чтобы обеспечить достижение заданного выходного значения. Например, если стабилизатор на 5 В имеет падение напряжения 1 В, то входное напряжение должно быть не менее 6 В, чтобы выходное напряжение достигало 5 В. Как правило, падение напряжения увеличивается с увеличением выходного тока. На двух графиках ниже показаны падающие напряжения для этого семейства (версия на 3.3 В имеет свой отдельный график, поскольку её кривая падения напряжения сильно отличается от других представителей этого семейства):

Характеристики:

• Минимальное рабочее напряжение: 12 В ¹
• Максимальное рабочее напряжение: 60 В
• Непрерывный выходной ток: 4.5 А ²
• Выходное напряжение: 12 В
• Защита от обратного напряжения: Присутствует
• Максимальный ток покоя: 10 мА ³
• Тип вывода: фиксированный 12 В
• Размер: 25.4 х 25.4 х 9.17 мм
• Масса: 6.5 г

Маркировка:

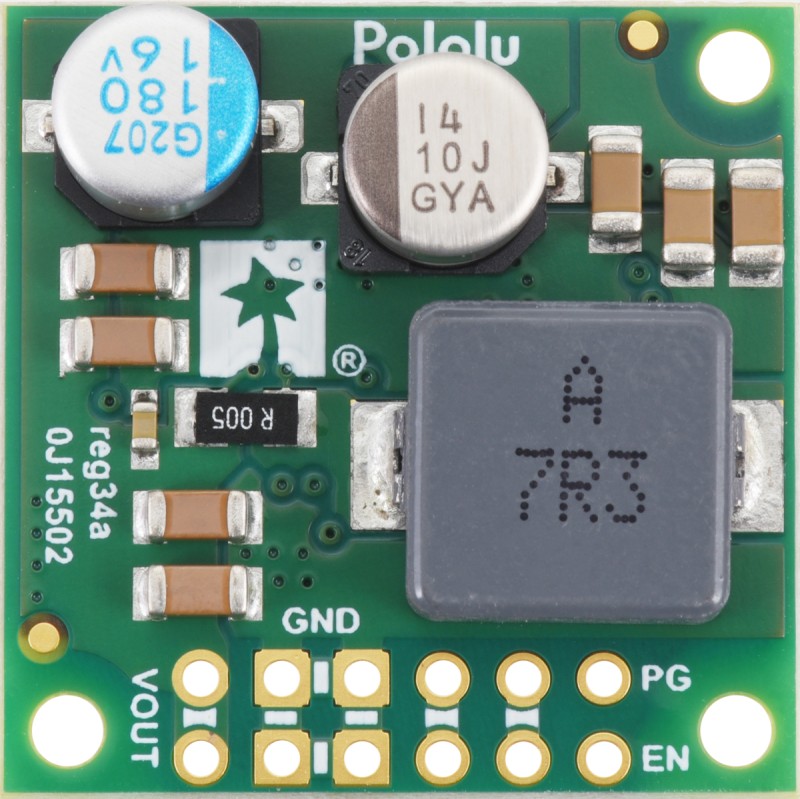

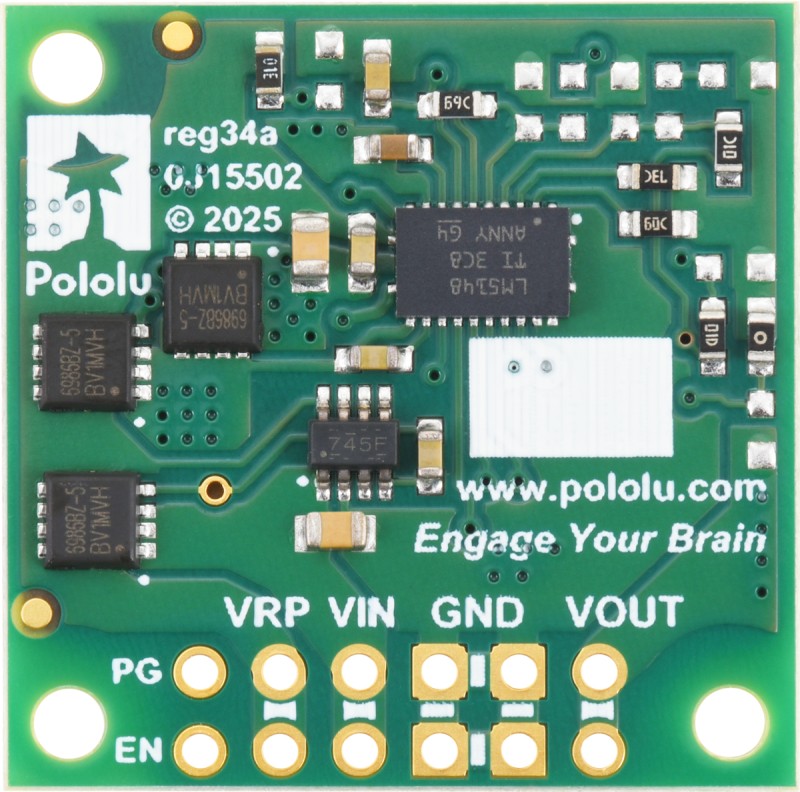

• Коды разработки печатной платы: reg34a
• Другие маркировки печатных плат: 0J15502, пустое белое поле

Примечания:

1. С учётом падения напряжения. Подробнее см. график падения напряжения под вкладкой «Описание».
2. Типичный непрерывный выходной ток при входном напряжении 42 В. Фактически достижимый непрерывный выходной ток зависит от входного напряжения и ограничен тепловыделением. Подробнее см. график выходного тока под вкладкой «Описание».
3. При включении без нагрузки и входном напряжении, приблизительно равном или меньше установленного выходного. Ток покоя падает ниже 0.2 мА при более высоком входном напряжении или при отключении платы с помощью контакта EN. Подробнее см. графики тока покоя.

Комплектация:

1. Понижающий DC-DC преобразователь D42V55F12 х 1

Ссылки:

• Габаритная схема понижающего регулятора напряжения D42V55Fx
• 3D модель понижающего регулятора напряжения D42V55Fx
• Руководство по сверлению для понижающего регулятора напряжения D42V55Fx
