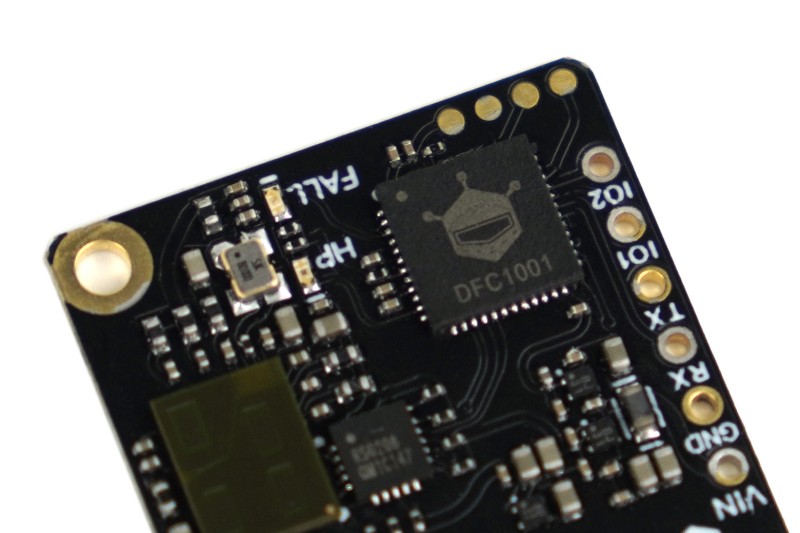

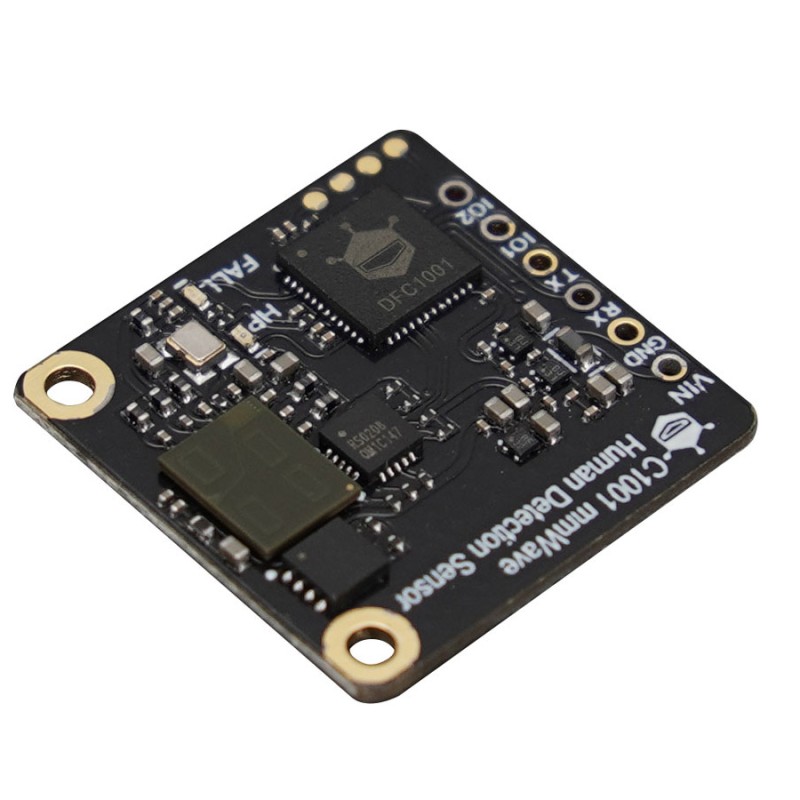

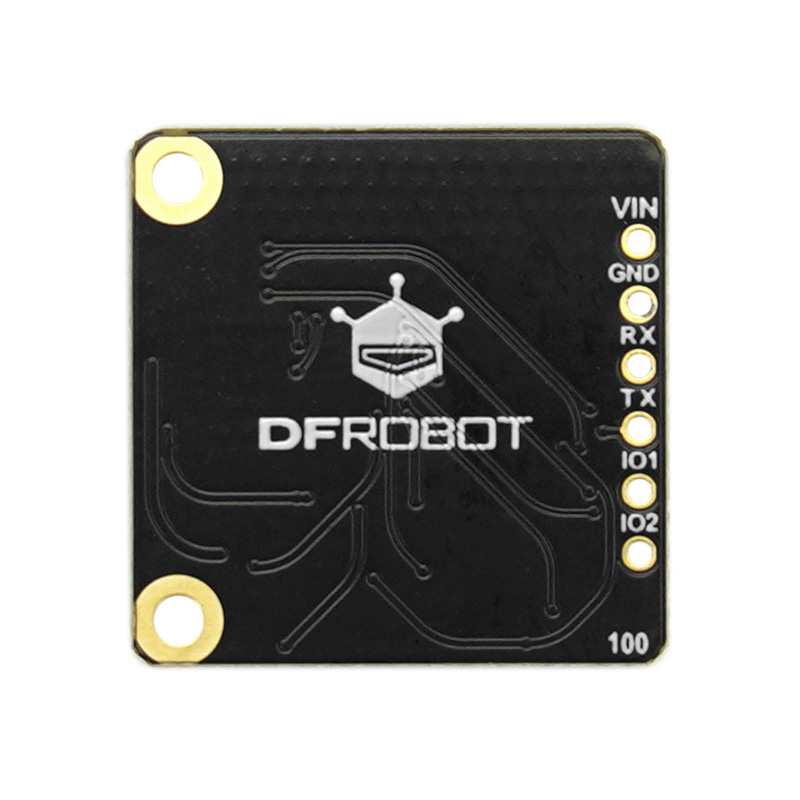

Датчик обнаружения движения C1001 mmWave 60ГГц для Arduino/ESP32/micro:bit (11 метров)

Датчик обнаружения человека C1001 mmWave - это высокоточный радарный датчик миллиметрового диапазона 60 ГГц, разработанный для расширенного обнаружения людей. В отличие от стандартных датчиков миллиметрового диапазона 24 ГГц, которые ограничены обнаружением присутствия, скорости и расстояния, датчик C1001 предлагает расширенные возможности обнаружения, включая обнаружение падений и мониторинг сна. Его способность распознавать позы человека с помощью алгоритма обработки изображений на основе облака точек позволяет определять, лежит ли человек, и точно отслеживать признаки жизни. Этот датчик может обнаруживать движение или даже неподвижное положение человека, что делает его превосходящим традиционные датчики, такие как PIR-датчики, которые требуют движения для обнаружения присутствия.

Код производителя: SEN0623

Благодаря широким возможностям мониторинга, датчик C1001 предоставляет точную и подробную информацию об активности человека, повышая безопасность и контроль за здоровьем, а также улучшая общее взаимодействие с пользователем. Совместим с платами разработки ESP32 , micro:bit и Arduino UNO, этот датчик легко настраивается и используется с Arduino IDE.

Встроенная функция обнаружения падений:

Датчик C1001 использует алгоритм обработки изображений на основе облака точек, который точно распознает позы человека, включая определение положения лежа . Он эффективно регистрирует случаи падений, продолжительность неподвижности и периоды физической неактивности. Благодаря возможности обнаружения движения на большой площади (до 11 метров) при установке на потолке на высоте 2.7 метра, C1001 обеспечивает точное обнаружение падений. Эта возможность повышает уровень безопасности, особенно в учреждениях по уходу за пожилыми людьми, предоставляя своевременные оповещения о случаях падений. В отличие от других датчиков, которые не могут обнаруживать неподвижные тела, C1001 превосходно распознает как движение, так и неподвижность, что делает его очень надежным.

Комплексная поддержка по настройке и конфигурации:

Датчик обнаружения человека C1001 mmWave поставляется с подробными инструкциями по использованию и настройке. Эти руководства охватывают все аспекты, от настройки оборудования до интеграции программного обеспечения, обеспечивая беспроблемную реализацию и оптимальную производительность. В число инструкций входят:

• Описание интерфейсов: Четкие пояснения к контактам датчиков и их функциям для упрощения подключения и монтажа.
• Способы установки: Пошаговые инструкции по установке сверху и сбоку, с диаграммами, обеспечивающими правильное размещение как для режима обнаружения падений, так и для режима мониторинга сна.
• Примеры кода: готовые к использованию фрагменты кода для Arduino IDE, включая примеры обнаружения падений и мониторинга сна, что упрощает быструю настройку и тестирование.
• Практические этапы демонстрации: Подробные инструкции, которые помогут пользователям получить доступ к данным о присутствии человека, частоте дыхания, частоте сердечных сокращений и многом другом, а также как их интерпретировать.

Важное примечание: Данный продукт не является сертифицированным медицинским изделием и не предназначен для использования в качестве диагностического или терапевтического средства. Производитель и продавец не несут ответственности за любые медицинские или связанные со здоровьем заявления, возникающие в результате использования данного продукта. Любое использование продукта в медицинских целях осуществляется на собственный риск и по усмотрению пользователя.

Область применения:

• Система обнаружения падений в помещении
• Трекер сна

Характеристики:

• Рабочее напряжение: 5 В
• Рабочий ток: ≤100 мА
• Рабочая частота: 61–61.5 ГГц
• Мощность передачи: 6 дБм
• Максимальная дальность обнаружения: 11 м
• Угол обнаружения радара: 100×100 градусов
• Расстояние обнаружения сна (на груди): 0.4-2.5 м
• Расстояние обнаружения дыхания и частоты сердечных сокращений (на груди): 0.4-1.5 м
• Диапазон измерения частоты дыхания: 10-25 вдохов в минуту.
• Диапазон измерения частоты сердечных сокращений: 60-100 ударов в минуту.
• Рабочая температура: -20~60°C

Комплектация:

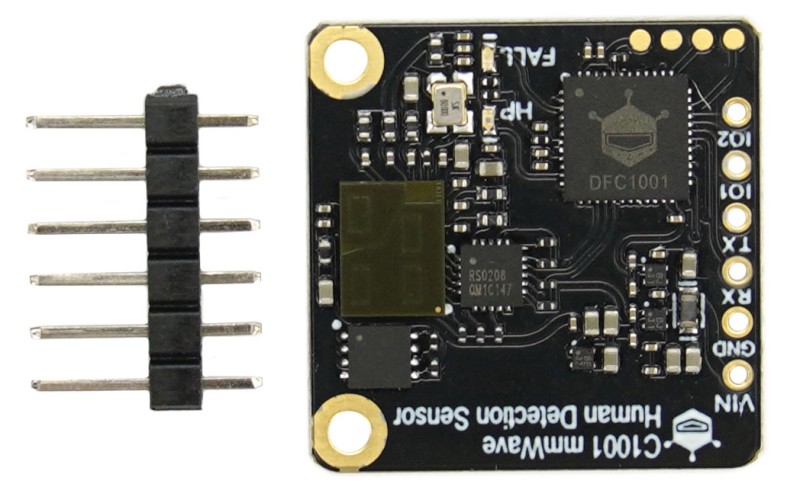

• Датчик обнаружения человека C1001 mmWave × 1

Ссылки:

• Wiki

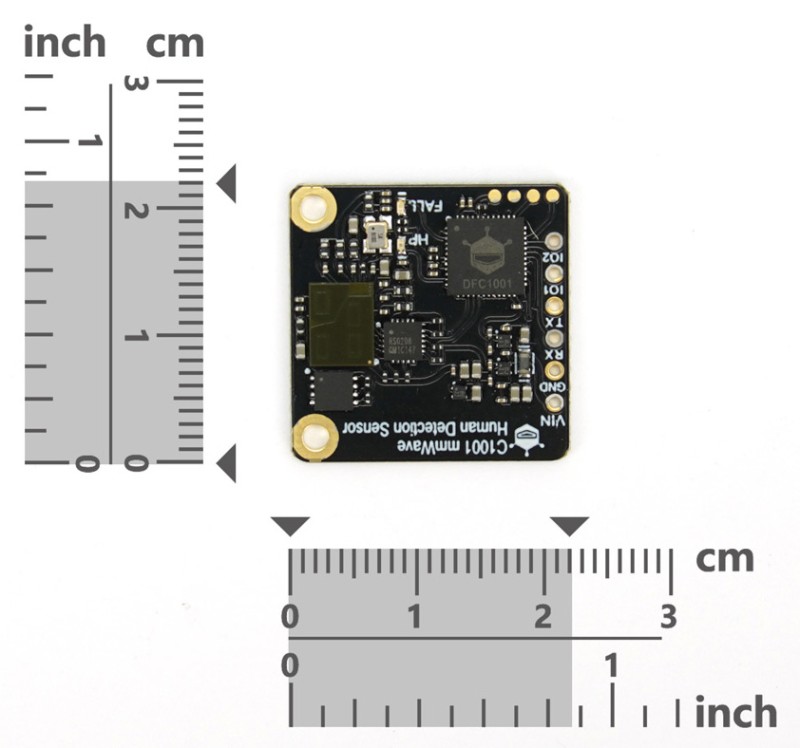

• Габаритные размеры
• Интерфейс подключения
• Метод установки
• Демонстрационная программа
• Библиотека (Github)
