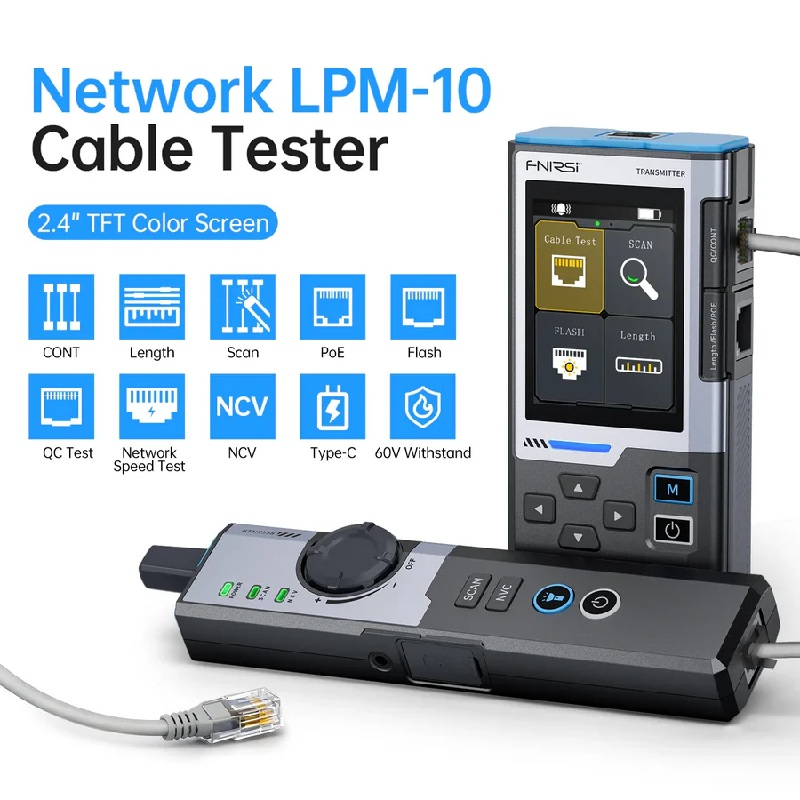

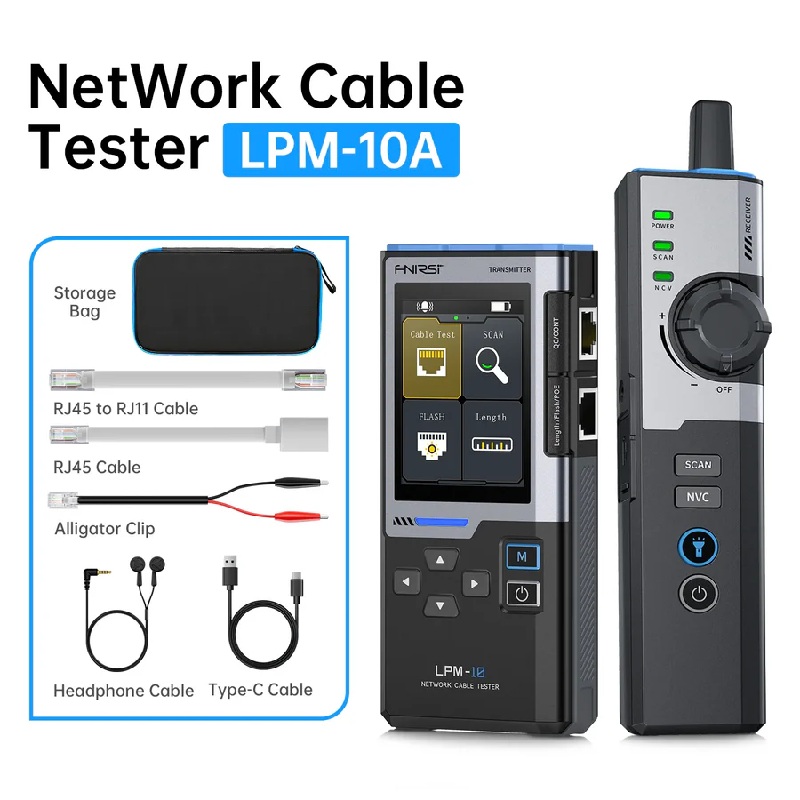

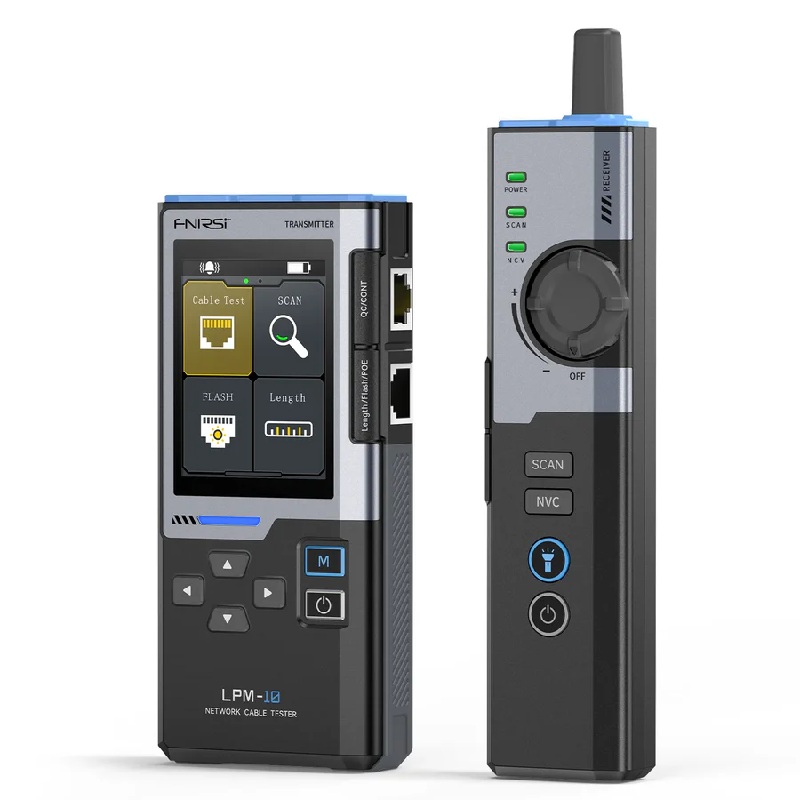

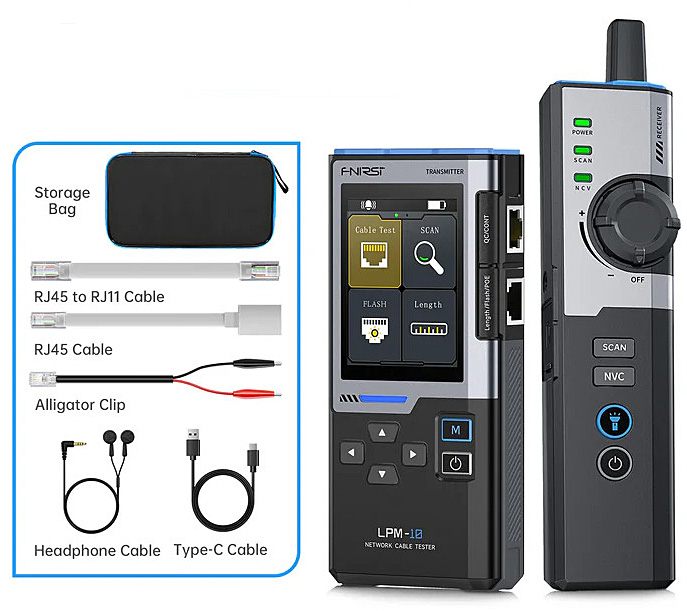

Многофункциональный кабельный трекер FNIRSI® LPM-10A

Кабельный Ethernet тестер предназначен для проверки целостности и правильности распиновки кабеля и разъемов Ethernet кабеля. Тестер позволяет осуществить проверку как локально так и удаленно (передающая и приемная части тестера могут разделяться). Тестер распознает как обрывы проводов так и их замыкание.

Код производителя: LPM-10A

Тестер позволяет тестировать как сетевые так и телефонные кабели (RJ11 и RJ45).

Тестер питается от батареи 9В (в комплект не входит).

Включение тестера производится выключателем на передней панели. Выключатель имеет три положения:

• OFF - питание выключено
• ON - питание включено
• S - питание включено, но сканирование ускорено в 2 раза.

При подключении кабеля тестер начинает последовательно подавать тестовый сигнал на каждый из контактов кабеля. На приемной части контрольные светодиоды должны повторять порядок перебора жил. Если одновременно загораются два или более светодиода - в разъеме или кабеле имеется короткое замыкание. Если же один из светодиодов не светится - в жиле с соответствующим номером имеется обрыв.

Порядок применения ANENG M469D:

1. Включите питание, в случае необходимости переведите прибор в режим медленной оценки состояния сетевого кабеля (режим S)
2. Основной тестер последовательно проверяет каждый из 8 проводов и G-”заземления”: 1-2-3-4-5-6-7-8-G
3. В случае нормального состояния дистанционный тестер также отработает светодиодной сигнализацией: 1-2-3-4-5-6-7-8-G RJ45
4. Ниже приведены ненормальные соединения:


   – если хотя бы один кабель, например кабель №.3, разомкнут, два индикатора №.3 основного тестера и удаленного тестера не включаются.

   – если несколько кабелей не подключены, несколько лампочек не включаются соответственно. Если подключено менее двух кабелей, ни один из индикаторов не горит.

   – если два конца кабеля неупорядочены, например, №. 2 и №. 4, то отображается на основном тестере как последовательность: 1-2-3-4-5-6-7-8-G, а на дистанционном: 1-4-3-2-5-6-7-8-G

   – при коротком замыкании двух кабелей ни один из соответствующих индикаторов дистанционного тестера не светится, а главный тестер остается неизменным. Если три кабеля, включая три, заперты коротко, ни один из соответствующих индикаторов не горит.

   При тестировании патч-панелей к тестеру будут подключены два кабеля, которые могут совпадать друг с другом (RJ45).

Характеристики:

• Торговая марка: ANENG
• Модель: M469D
• Назначение: Тестер сетевых и телефонных кабелей
• Подключение тестируемых кабелей: RJ45 и RJ11
• Материал корпуса: ABS
• Вес: 98 грамм (без батареи)
• Тип батареи: 9V 6F22
• Размеры: 97 х 27 х 103 мм
