119 грн
Оптовые цены:
от 3 шт.
114 грн
от 10 шт.
107 грн
в наличии
Описание
Отзывы
Задать вопрос

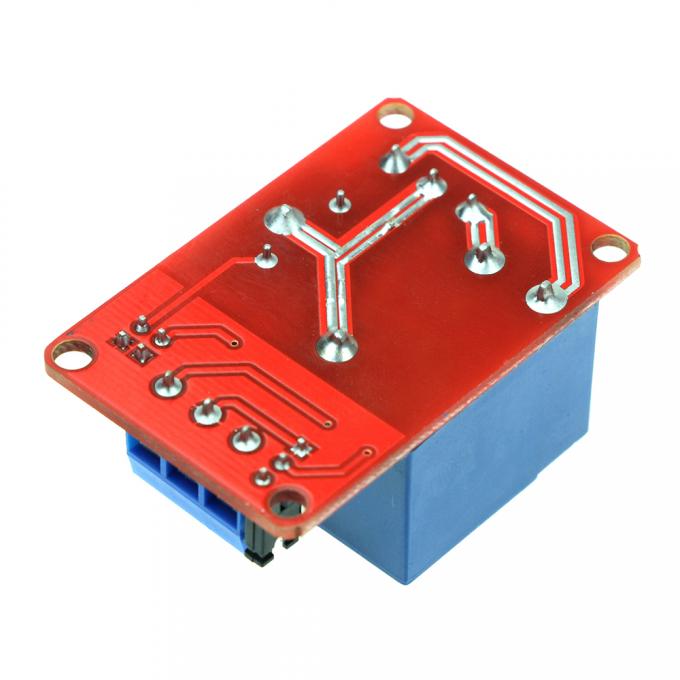

Компактный модуль мощного реле с возможностью выбора уровня управляющего сигнала. При небольших размерах модуль позволяет коммутировать нагрузку с током до 30А. При этом для управления реле достаточно 5 мА тока управляющего сигнала. Для защиты входа и ограничения тока через оптрон гальванической развязки на плате установлен токоограничительный резистор.

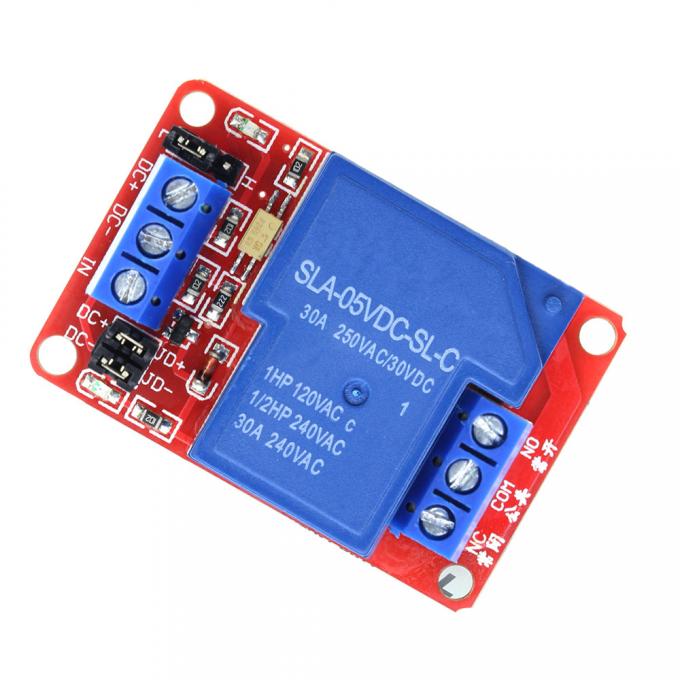

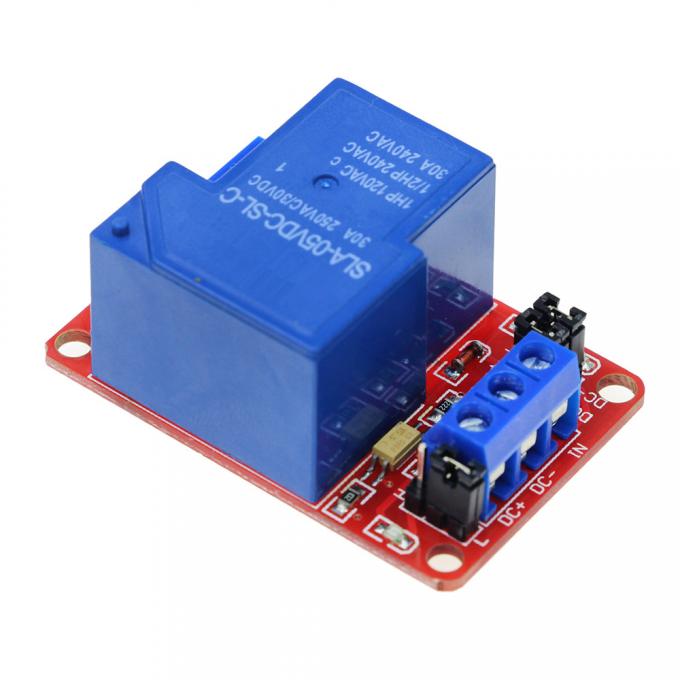

Контакты модуля:
DC-: вход отрицательного вывода источника питания
DC+: вход положительного вывода источника питания
H-L: перемычка выбора уровня управляющего сигнала
IN: вход управляющего сигнала
Для управления модулем сигналом высокого логического уровня необходимо переставить перемычку в положение H *(2-3 пины). Для управления сигналом низкого логического уровня необходимо переставить перемычку в положение L *(1-2 пины).
Также на плате присутствуют две перемычки *(JD-DC+ и JD-DC-) полной гальванической изоляции модуля.
Логика
Катушка реле
DC+
JD+
DC-
JD-
Когда джамперы стоят на плате (обычно так и есть), то питание общее. Достаточно подать:
DC+ = +5V
DC- = GND
Это стандартный режим для Arduino.
Если джамперы снять, то можно отдельно питать:
оптопару/логику
катушку реле
Например:
DC+ = 3.3V от ESP32
DC- = GND ESP32
JD+ = 5V отдельного БП
JD- = GND БП
Такая схема коммутации нужна, если:
реле создаёт помехи
ESP32 слабоват по питанию
нужна лучшая развязка
Характеристики:
Напряжение питания: 12В
Максимальный ток нагрузки реле: 30А
Ток сигнала управления: 5мА
Размер модуля: 50 мм * 33 мм * 24 мм
