Гальванический цифровой изолятор Pololu ISO6542, 4 канала, 2/2 (HIGH по умолчанию)

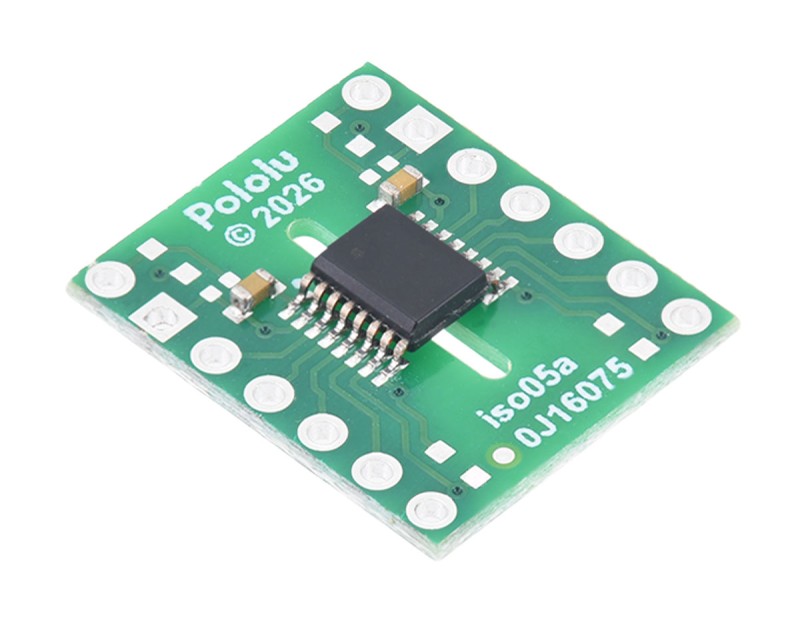

Этот модуль представляет собой несущую плату для универсального функционального изолятора ISO6542 от TI, который обеспечивает четыре канала гальванически изолированной цифровой связи между двумя устройствами со скоростью до 50 Мбит/с на канал. Он предоставляет два прямых и два обратных канала , которые по умолчанию находятся в высоком состоянии в случае потери входного питания или сигнала.

Код производителя: 5744, ISO6542

Эти модули представляют собой платы-носители или платы расширения для функциональных изоляторов общего назначения ISO654x от Texas Instruments; поэтому мы рекомендуем обратиться к техническому описанию ISO654x для получения подробных характеристик. ISO654x имеет четыре цифровых канала, которые обеспечивают связь между двумя гальванически (электрически) изолированными устройствами со скоростью до 50 Мбит/с на канал. Эта изоляция означает, что ток не может протекать с одной стороны на другую, а неправильные соединения или некорректные напряжения на одной стороне не могут распространяться и повредить устройство на другой стороне. Это также означает, что логическое напряжение может быть разного уровня на двух сторонах, что позволяет этим платам-носителям функционировать как преобразователи уровней.

Характеристики:

• Максимальная скорость передачи данных: 50 Мбит/с
• Минимальное рабочее напряжение: 1.71 В ¹
• Максимальное рабочее напряжение: 5/5 В ¹
• Направления движения по каналам: 2 вперед, 2 назад
• Вывод по умолчанию: высокий
• Рабочее напряжение изоляции: 400 В среднеквадратичного значения ²
• Номер детали микросхемы: ISO6542

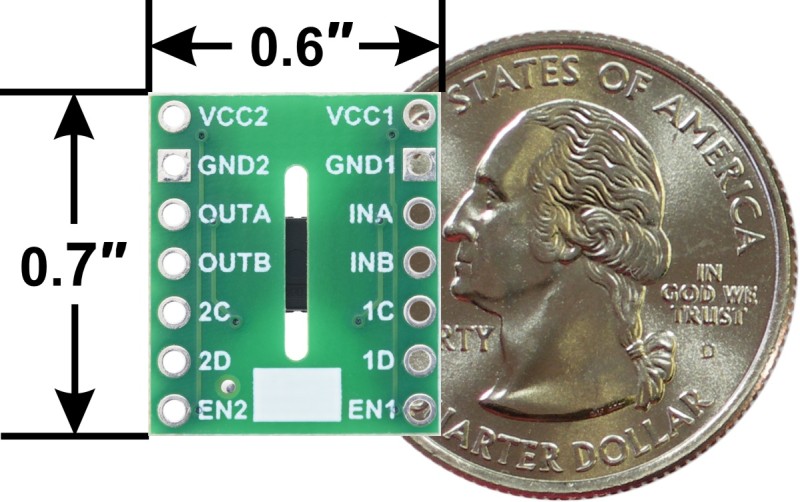

• Размер: 15.24 × 17.8 × 2.8 мм
• Масса: 0.5 г

Отличительные знаки:

• Коды разработки печатных плат: iso05а

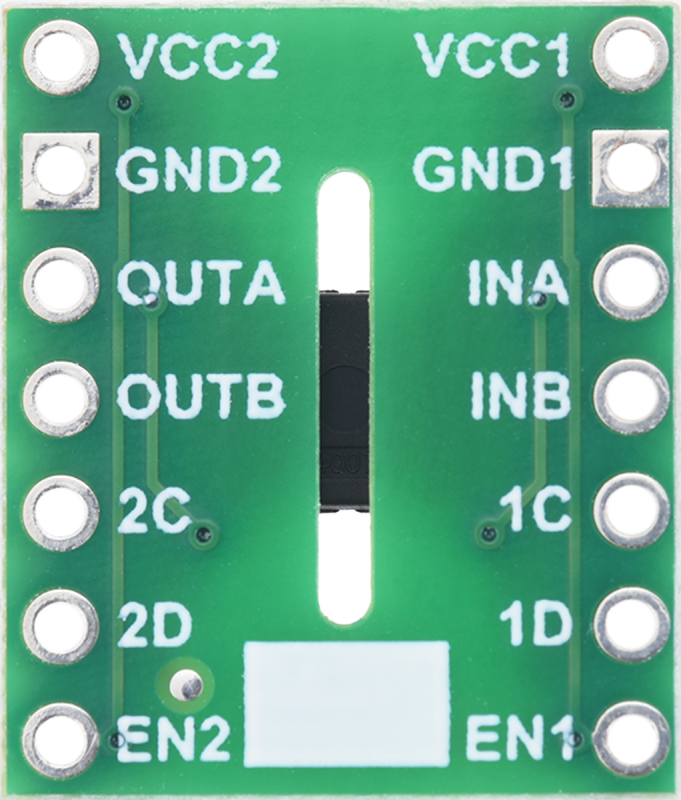

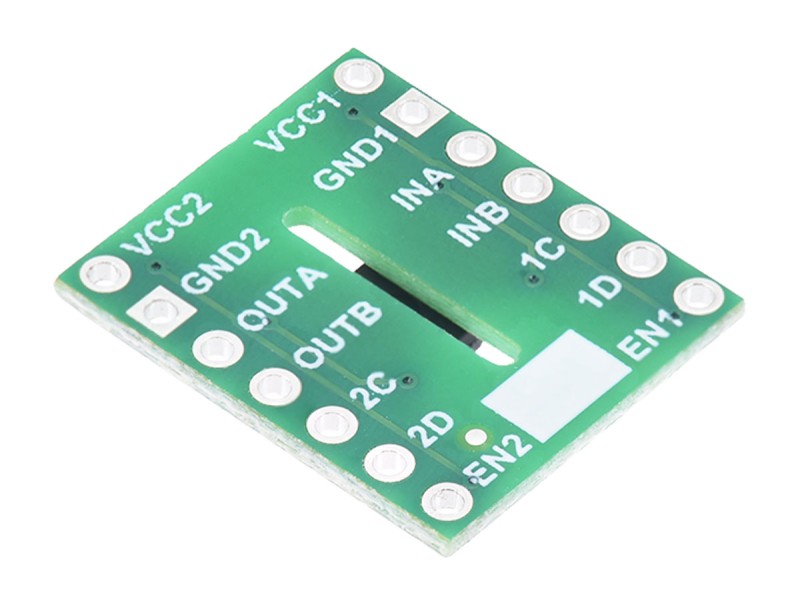

• Другие обозначения на печатной плате: 0J16075, пустой белый прямоугольник

Примечание:

1. Напряжения VCC1 и VCC2 можно устанавливать независимо друг от друга. Выходы каналов Side x находятся в неопределенном состоянии для 1.05 В < VCCx < 1.71 В и 1.89 В < VCCx < 2.25 В.
2. Производитель присваивает изолирующей микросхеме соответствующие характеристики. Собранная печатная плата в целом не сертифицирована по какому-либо конкретному стандарту безопасности.

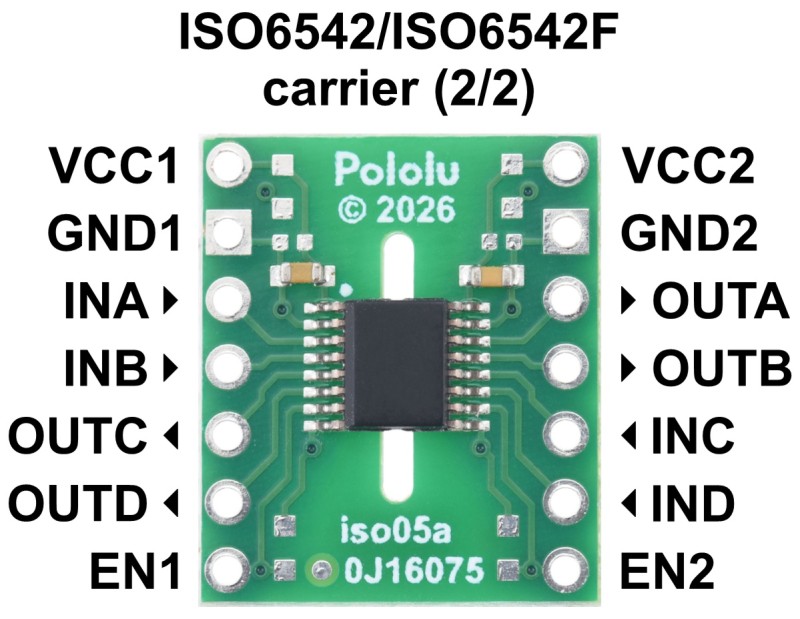

Распиновка платы:

Подробная информация о товаре:

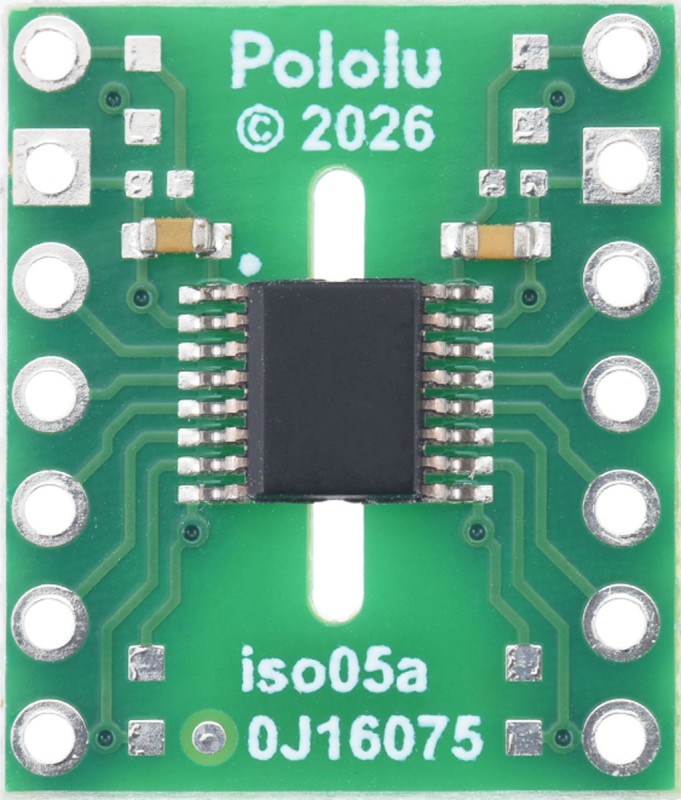

В этой версии используется микросхема ISO6542, имеющая два прямых и два обратных канала и по умолчанию переключающаяся в высокое состояние при потере входного питания или сигнала. Её можно отличить от других версий по маркировке «6542» на микросхеме, а также по пустому белому прямоугольнику на нижней шелкографической маркировке для нанесения собственных отличительных знаков.

Каждая сторона должна питаться отдельно через соответствующие контакты VCCx и GNDx , при этом напряжения на двух сторонах могут быть разного уровня. Обе стороны гальванически изолированы (GND1 НЕ подключен к GND2).

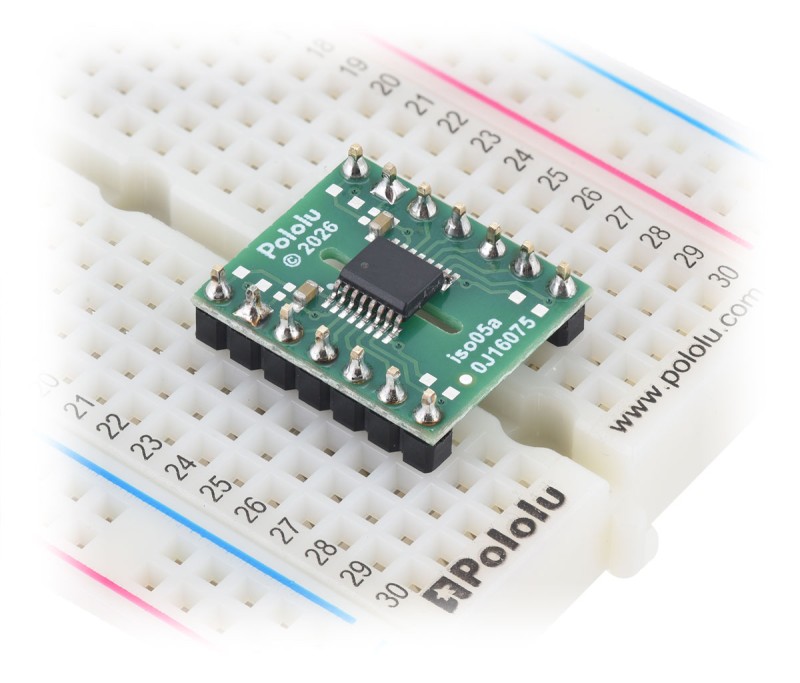

Соединения осуществляются через сквозные отверстия с шагом 2.54 мм, совместимые с штыревыми разъемами 2.54 мм и беспаечными макетными платами.

Принципиальная схема:

Вопросы, касающиеся коэффициента изоляции и утечки тока через печатную плату:

Микросхема ISO654x обеспечивает функциональную изоляцию с заявленным производителем рабочим напряжением 400 В RMS . Корпус микросхемы имеет зазор и утечку тока более 3.7 мм, а несущая печатная плата имеет выточенный паз под микросхемой, обеспечивающий расстояние утечки тока на печатной плате 5.3 мм. Приблизительное эмпирическое правило гласит, что незагрязненные печатные платы FR4 должны иметь примерно 1 мм утечки тока на каждые 100 В RMS изоляции. Обратите внимание, что эти несущие платы не сертифицированы по какому-либо конкретному стандарту безопасности.

Ссылки:

• Габаритная схема 4-канальных цифровых изоляторов ISO654x
• 3D-модель 4-канальных цифровых изоляторов ISO654x
• Инструкция по сверлению для 4-канальных цифровых изоляторов ISO654x
• Техническое описание TI ISO654x
