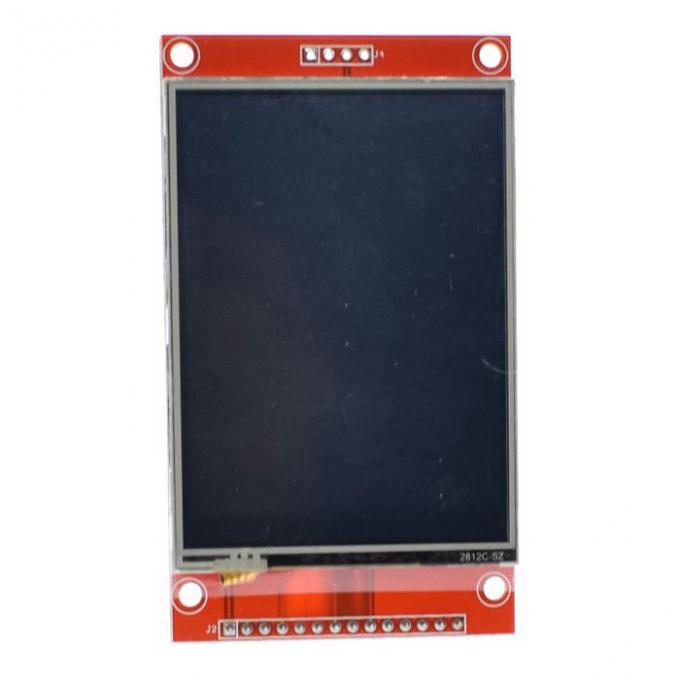

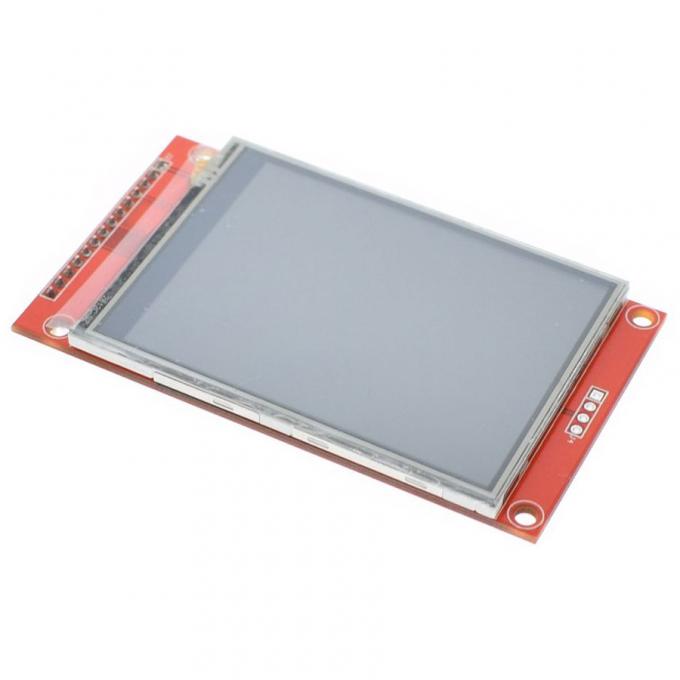

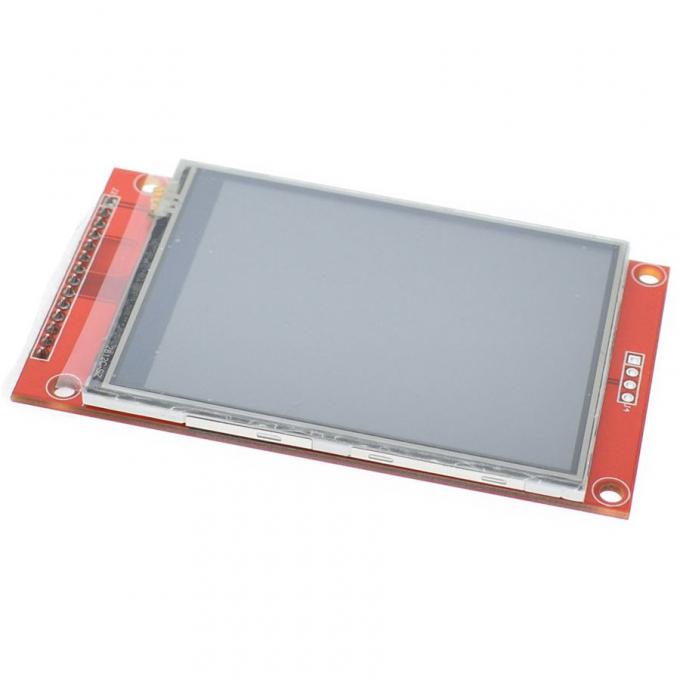

2.8" 240x320 TFT LCD SPI модуль с тачскрином

код: AOC418

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
489 грн с НДС

в наличии



Купить в один клик

23
голосовать
Нашли дешевле?
  • 2.8" 240x320 TFT LCD SPI модуль с тачскрином
  • 2.8" 240x320 TFT LCD SPI модуль с тачскрином
  • 2.8" 240x320 TFT LCD SPI модуль с тачскрином
  • 2.8" 240x320 TFT LCD SPI модуль с тачскрином
  • 2.8" 240x320 TFT LCD SPI модуль с тачскрином
  • Описание
  • Отзывы (59)
  • Задать вопрос

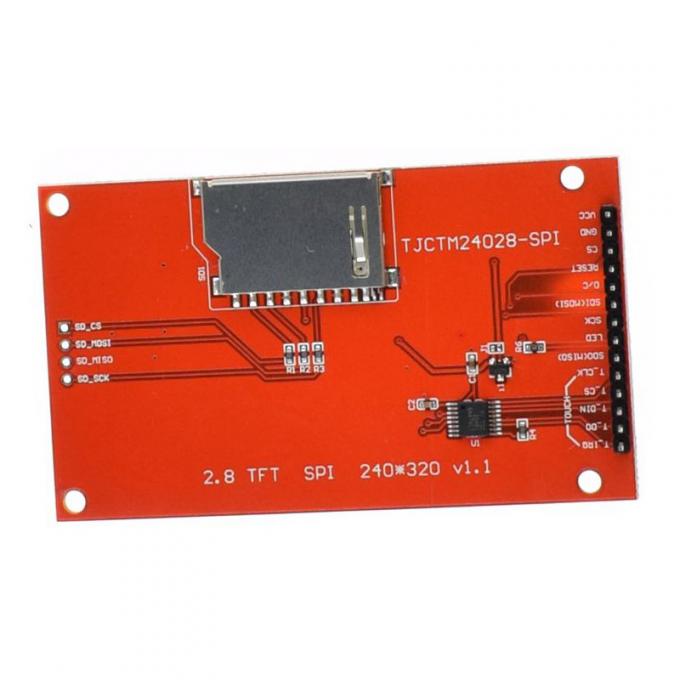

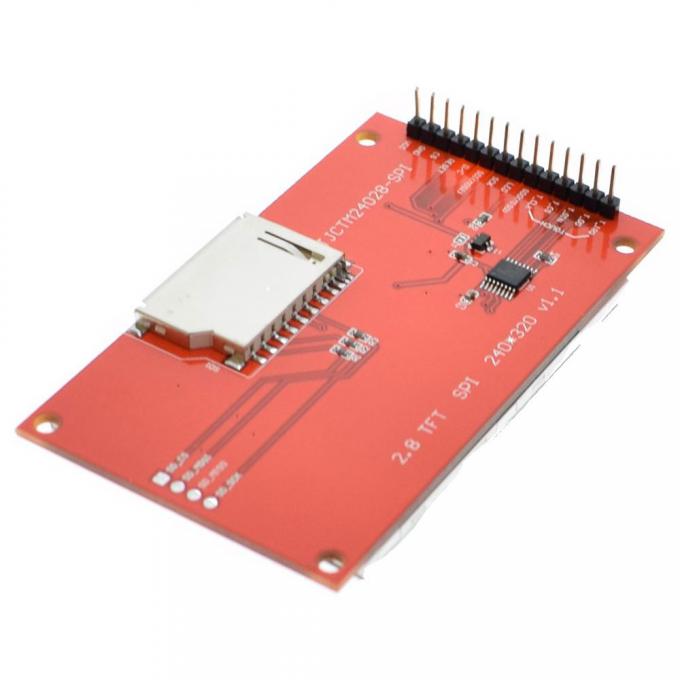

Качественный SPI TFT дисплей 240 x 320 на контроллере ILI9341 с резистивной сенсорной панелью и контроллером XPT2046 пригодится разработчикам, для которых требуется ввод и вывод информации на дисплей с минимальными затратами на подключение. Последовательный SPI интерфейс позволит подключить дисплей как к контроллерам Arduino, Raspberry Pi так и к огромному количеству микроконтроллеров, имеющих в своем составе этот широко распространенный интерфейс. На плате дисплея размещен так же SD интерфейс для использования SD Card в качестве накопителя большой емкости как для хранения графических байтов так и для хранения всевозможных данных.

Дисплей можно питать как от 5В (на плате есть стабилизатор напряжения) так и от 3.3В (для 3.3В нужно закоротить перемычку J1)

Характеристики:

  • Тип: LCD TFT с сенсорной панелью
  • Размер: 2.8"
  • Тип сенсорной панели: резистивная
  • Тип интерфейса: последовательный SPI
  • Напряжение логических уровней: 3,3 В
  • Размер дисплея: 59 х 48.96 мм
  • Размер платы: 85x48 мм
  • Размещение пикселей: RGB вертикально
  • Контроллер дисплея: ILI9341
  • Подсветка: белая светодиодная
  • Угол обзора: 70 градусов
  • Глубина цвета: 262K/65K
  • Разрешение: 240*320
  • Напряжение питания: 3.3В (на плате установлен стабилизатор напряжения в 5В на 3.3В)
  • Линий управления дисплеем: 4

Ссылки:

2.8-inch 240x320 tft lcd spi модуль

Отзывы покупателей про 2.8" 240x320 TFT LCD SPI модуль с тачскрином

Володимир Саліков (01.10.2024)

Все прекрасно працює. Використовував ESP32 та бібліотеку TFT_eSPI.

Ответить

Константин (08.08.2024)

В этом дисплее можно ли управлять яркостью подсветки? Через ШИМ на LED пине, или через регистры ILI9341?
Спасибо.

Ответить

admin (08.08.2024)

Доброго дня. Керування яскравістю реалізовано двома станами вкл/викл

Ответить

Константин (08.08.2024)

Добрый день, имеете ввиду что яркость не регулируемая между 0...100%, только ВКЛ/ВЫКЛ?

Ответить

admin (08.08.2024)

Саме так.

Ответить

Константин (08.08.2024)

Спасибо!

Ответить

Владимир (31.08.2024)

Константин, если на вывод 8 / LED данного дисплея подавать сигнал ШИМ, то можно плавно регулировать яркость от 0 до 100% (изменяя скважность сигнала ШИМ), а если подавать только постоянное зачение 0V / +3V3...+5V,то подсветка дисплея (яркость) будет ОТКЛ (0%) / ВКЛ (100%)

Ответить

Віктор (28.02.2023)

Чудово і без проблем і з пристойним бенчмарком працює на ESP8266 / ESP32 з бібліотеками Adafruit_ILI9341 та Adafruit_GFX, слот для SD карти дозволяє використовувати карти різного форм-фактору. Поповненням колекції задоволений цілком.

Ответить

Валерій (23.04.2024)

а можете підсказати як підключити тачскрін до есп32?

Ответить

admin (24.04.2024)

Доброго дня. Ви можете взяти схему підключення цього дисплея до arduino і підключити по тій схемі до esp32 тільки на ті контакти які вам потрібні.

Ответить

ScienceDiscoverer (17.04.2021)

За такі кошти - екран надзвичайно якісний! Був дуже здивований на що він здатний. Щоправда я витратив величезну купу часу щоб "зпарати" його з Raspberry Pi, адже більшість бібліотек для нього працюють з Ардуіно. Є один драйвер який може вижати й цього екрану до 60 FPS на Малинці, але для мого проекту це був перебір. Тому я вирішив написати власний драйвер з нуля на С++/C! Використовуючи інформацію з багатьох інших бібліотек і документації, я обрав лише винятково необхідні налаштування, нічого зайвого! https://github.com/ScienceDiscoverer/RWS/blob/main/ILI9341.cpp ось, якщо комусь треба, користуйтесь! Ось проект в якому я його використав: https://www.instructables.com/Room-Weather-Station/ там внизу ви зможете знайти фото і відео які показують якість цього монітору.

Ответить

Andrii (20.10.2020)

класний екран, все працює. трішки не зручно, що SD карта на окремому конекторі. Виправте будь ласка опис товару. Логические уровни: 3.3В (5В совместимые) - логіка обов''язково має бути 3.3в

Ответить

Dmitrij (30.01.2020)

Добрый день!
Подскажите пожалуйста как на прямую подключить к Arduino mega 2560. При заливке скетча с ноотбука светится только белый екран. При питание от кроны скетч отображается без проблем. При подключении через 10ком резисторы тот же результат-белый екран. Если для запуска на mega 2560 обязательно надо 8-канальный преобразователь почему в описании ничего не сказано!!!!

Ответить

admin (03.02.2020)

При подключении к микроконтроллеру с 5В логикой требуется активный преобразователь уровней управляющих сигналов.

Ответить

Олександр (14.03.2024)

Ви спеціально цю інформацію не додаєте в опис товару?

Ответить

admin (15.03.2024)

Доброго дня. В технічних характеристиках вказано: Напруга логічних рівнів: 3,3 В

Ответить

Андрій (11.09.2019)

Добрий день. А є бібліотеки для роботи з чистою atmega?

Ответить

admin (11.09.2019)

Только Arduino... Но всегда можно переделать.

Ответить

kloker (06.09.2019)

согласование уровней между 5 вольтовой ардуино и SPI дисплеем
https://simple-circuit.com/wp-content/uploads/2019/03/arduino-ili9341-color-tft-240x320-pixel-interfacing-circuit-1.png

Ответить

kloker (06.09.2019)

согласование уровней между 5 вольтовой ардуино и SPI дисплеем
https://simple-circuit.com/wp-content/uploads/2019/03/arduino-ili9341-color-tft-240x320-pixel-interfacing-circuit-1.png

Ответить

admin (06.09.2019)

Как показала практика со специализированными преобразователями уровней дисплеи работают стабильней.

Ответить

Віталій (17.07.2019)

Може комусь буде цікаво, відомості про цей модуль можна знайти за адресою: http://www.lcdwiki.com/2.8inch_SPI_Module_ILI9341_SKU:MSP2807

Ответить

Віталій (17.07.2019)

Спробував інший екземпляр цього дисплея. Працювати з ним можна, але і в ньому, як і попередньому випадку, також відсутній сигнал на контакті 9 (MISO). Через це неможливо зчитати Device ID, коли надсилається команда 0x04. Також дисплей не відповідає на команду 0x09, при виконанні якої дисплей повинен видати інформацію про стан дисплея.
Чому дисплей не видає сигнал на контакт 9 (MISO)? Які умови треба виконати, щоб з нього можна було зчитувати дані?
Ще раз повторюю, що з ним працювати можна і в переважній більшості випадків для більшості користувачів ця особливість залишиться непоміченою, тобто коли немає потреби зчитувати з нього дані.

Ответить

admin (18.07.2019)

Как правило, контроллер не считывает информацию из дисплея.

Ответить

Віталій (02.07.2019)

Дисплейний модуль непоганий, але має особливість - не видає сигнал MISO, якщо не правильно проініціалізований. Це може викликати хибну підозру у непрацездатності модуля.
Для перевірки модуля краще за все використовувати плату Arduino DUE та використати бібліотеку UTFT разом з бібліотекою Utouch. Можна також використовувати плати STM32 для перевірки працездатності модуля, для цього краще за все запускати демонстраційні скетчі у середовищі Arduino IDE, бо бібліотеки для цього середовища давно відпрацьовані та перевірені. Наприклад, найменше клопоту завдає бібліотека GUISlice, яка працює на STM32.
До цього почав писати одразу програму для STM32, використовуючи чужі фрагменти коду, пристосовуючи їх для своїх потреб. Модуль не запрацював і я тоді почав розбиратися і осцилографом досліджував сигнали на контактах модуля. Відсутність сигналу MISO змусила мене розібрати модуль та подивитись сигнали на гнучкій платі, і там цей сигнал був відсутній. Далі я намагався з''ясувати причину і почав знімати скло з екрану, скло тріснуло. Я був дуже розчарований. бо пошкодив сенсорний шар модуля, намагаючись розібрати його для з''ясування причин непрацездатності. (Як я вже зазначив раніше, не треба робити швидкі висновки, а треба перевірити на відпрацьованих демонстративних програмах.)
Дисплей запрацював, коли його підключив до плати Arduino DUE і запустив тестовий скетч бібліотеки UTFT. Але сенсорний шар пошкоджений, на дотики реагує тільки половина екрану до тріщини. Дисплей тепер можна використати тільки для виводу графічної інформації. Але в цьому я винен сам.
Сподіваюсь, що мій досвід дозволить вам уникнути помилок.

Ответить

VVD (29.05.2019)

Нормальный экранчик, несколько образцов работают уже 2 года.
Привлекает минимальный интерфейс SPI и собственная память. Конечно кино не посмотришь, но как индикатор для устройства/прибора очень даже. Индикация чисел и небольших строк выполняется быстро.
Использовал SPI на 12МГц - работает.
Вроде как есть и на больший размер с тем же интерфейсом и контроллером.

Ответить

Дмитрий (22.04.2019)

Подскажите пожалуйста по поводу регулировки яркости. Я пробовал регулировать яркость подстветки экрана через регистр 51h. Эффекта никакого. По форумам народ пишет о том же. Как я понимаю, здесь регулировка яркости внешняя через ШИП на вывод LED?

Ответить

admin (22.04.2019)

Да, в дисплее применена внешняя регулировка яркости светодиодной подсветки.

Ответить

Валерий (26.02.2019)

Подключил к Raspberry Pi 3, три дня бился, линукс это не Arduino IDE))) но в итоге победил, сколько fps не знаю, но судя по играм в эмуляторе RetroPie кадров 30, не меньше, может все 60, как обещал github.com

Ответить

Vlad (15.02.2019)

Ганьба гуглу и особенно ютубу!
Честь и хвала админу!
Поставил между ардуино и экраном преобразователь уровней (код AOC453). Тестовый скетч библиотеки Adafruit_ILI9341 сразу заработал. Не верьте роликам в ютубе. Резисторы 10К не заменяют преобразователь.
Еще одно: на пины экрана VCC и LED я подал 3.3 В, а не 5.
Не знаю, правильно или нет, но яркость изображения вполне достаточная.

Ответить

admin (16.02.2019)

На вход VCC можно и нужно подавать 5В - на плате дисплея установлен стабилизатор напряжения 3,3В. Если подавать на вход питания 3,3В то нужно замкнуть перемычку, замыкающую стабилизатор.

Ответить

Vlad (13.02.2019)

Что-то у меня ничего не получается. Только подсветка экрана работает. Библиотека Adafruit_ILI9341 вроде подходит, судя по пинам, указанным в скетче примера.
Но ничего не отображает. По многочисленным рекомендациям все интерфейсные выводы подключил через резисторы 10К. На сайте Адафрут нарисовано прямое подключение к Ардуино. Кто знает как правильно?

Ответить

admin (13.02.2019)

Правильно подключать через преобразователь уровней 5В/3В

Ответить

Vlad (13.02.2019)

Годится ли для этого 8-канальный преобразователь, код
AOC453?

Ответить

admin (13.02.2019)

Да, годится.

Ответить

Андрей (22.11.2018)

Экран хороший, работает надежно. Не смотря на явные отсылки к поделке Адафрут, это экран все же другой. Подчеркиваю, что работает только с логикой 3,3В, при запуске на стандартном Uno экран не реагировал, от чего я подумал, что он неисправен.
Проверял с Arduino и BeagleBone Black - работает хорошо.

Ответить

Тарас (15.11.2018)

Запустил дисплей с библиотекими Adafruit_ILI9341 и UTFT-ESP-master - эта запустилась только когда переместил папку UTFT в корень libraries

Ответить

Тарас (10.11.2018)

Перевёл TFT на HARD SPI ESP8266 (DC 4, RST 5, CS 15, CLK 14, MOSI 13, MISO 12) - тест стал проходить без зависаний и заметно быстрее.

Ответить

Тарас (10.11.2018)

Брал 2 таких дисплея, подключал к ESP8266 WeMos R1 D1 Uno, завёлся только с библиотекой Adafruit_ILI9341, но сбрасывается в ходе теста на линиях. С TFT 1,8" на ST7735 работает чётко.

Ответить

Владимир (30.10.2018)

Вопрос к магазину ARDUINO.UA:
На плате модуля 2.8" 240x320 TFT LCD SPI разъем "гребенка" какого цвета (желтая или черная) и на сигнале LED стоит транзистор?

Ответить

admin (30.10.2018)

Гребенка желтая, транзистор стоит.

Ответить

Владимир (01.11.2018)

А не предполагается ли поступление в магазин в таком-же форм-факторе модуля 3.5" 320x480 TFT LCD SPI на контроллере ILI9488 (ILI9486)?

Ответить

admin (02.11.2018)

Пока не планируется.

Ответить

Алексей (18.10.2018)

Брал такой дисплей пришел с браком, к чести ребят поменяли без проблем.. прислали другой, вынул из запечатанной упаковки все работает,
но качество сборки данных экранов хромает, сам экран на плате шевелится - ладно приклею..)

Ответить

Сергій (20.08.2018)

Доброго дня!
Хтось може поділитись кресленнями даного модуля?
Цікавлять габарити самого дисплея. Або напишіть будь ласка маркування дисплея, який використовується в даному модулі.
Дякую.

Ответить

admin (20.08.2018)

Розміри самого дисплею - 49.7мм х 69 мм.

Ответить

Ярослав (07.07.2018)

Добрый день! Кто подскажет, как подключить сенсор к Node Mcu и какую можно использовать библиотеку?

Ответить

admin (08.07.2018)

Подключть через spi интерфейс. Библиотек готовых нет но есть подробный даташит на микросхему сенсорной панели.

Ответить

Сергей (05.06.2018)

Спасибо за ответ, но оказалось не все так просто. Допаиваем разьем, в скетче преключаем программный SPI TFT на другие пины а на апаратный SPI сажаем SD. Тогда работает иначе нет.

Ответить

Сергей (05.06.2018)

Добрый день! может кто подскажет как пользоваться SD картой, на модуле даже контакты не запаяны.

Ответить

admin (05.06.2018)

Достаточно распаять дополнительно 4 пина, предусмотренные на плате, и подключить их к контроллеру.
Питание карты уже разведено.

Ответить

Сергей (03.06.2018)

Заказал пару штучек на пробу.
Отправка получение как всегда на высоте. СПАСИБО!
С библиотекой в описании не справился, но YOUTUBE 3 минуты поиска и полная информация с библиотеками и примером. Советую для "особо талантливых", вроде меня :
https://www.youtube.com/watch?v=pfP4Pv3y85Y

Ответить

Alex (14.11.2016)

PS: После корректировки таймингов, запустился экран на 16МГц, т.о. удалось выжать предельные для этой частоты - 13 кадров/сек (для всей площади обновления изображения, 16bit-цвет). Возможно SPI может работать и на более высоких частотах, но мне проверить не на чем.

Ответить

Константин (05.07.2018)

Если хранить информацию о пикселях в памяти MCU, производить все операции отрисовки изменением данных в памяти, а только уж потом отправлять данные в контроллер дисплея, то фреймрейт получается достаточно приличный.

Ответить

Константин (05.07.2018)

Но большой минус в том, что прийдется в RAMе хранить аж 150 Кбайт данных (для 16-битного цвета).

Ответить

Alex (13.11.2016)

Работает нормально. При необходимости, может работать от 2.7 вольт и выше. Интерфейс последовательный, так что максимум, что можно выжать - это 2 кадра/сек.

Ответить

Artem (12.07.2016)

Классный дисплей, за приемлимую цену. Тестил на NodeMCU - завелся сходу. Конечно видео на нем не посмотришь, но для менее динамичных картинок, то что нужно.

Ответить

Marat (07.06.2016)

Дайте ссылку на библиотеку для этого дисплея. Если такая в природе есть, то, возможно, - это лучший экран для собственных разработок!

Ответить

admin (08.06.2016)

https://github.com/adafruit/Adafruit_ILI9341

Ответить
