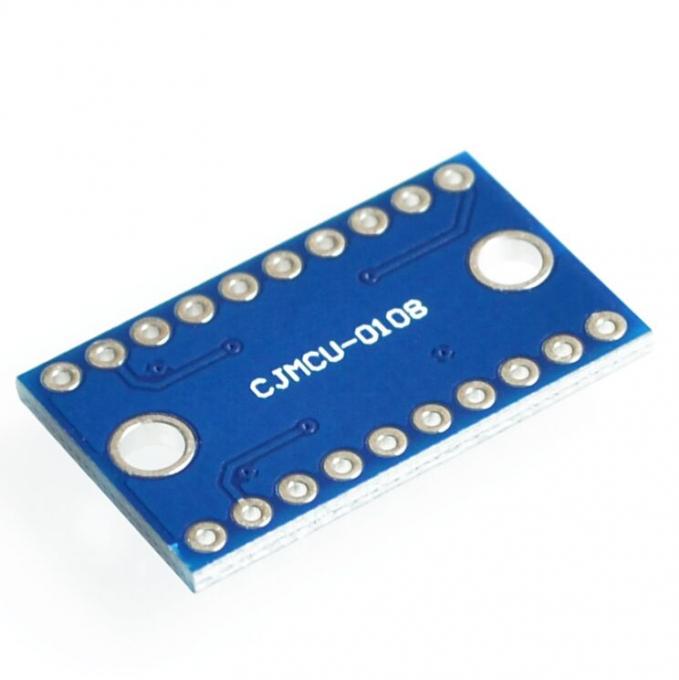

8-канальный двунаправленный преобразователь уровней 3.3/5В на микросхеме TXS0108E

код: AOC453

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
31 грн
Оптовые цены:
от 10 шт. 27 грн
от 20 шт. 25 грн

в наличии



Купить в один клик

14
голосовать
Нашли дешевле?
  • 8-канальный двунаправленный преобразователь уровней 3.3/5В на микросхеме TXS0108E
  • 8-канальный двунаправленный преобразователь уровней 3.3/5В на микросхеме TXS0108E
  • Описание
  • Отзывы (20)
  • Задать вопрос

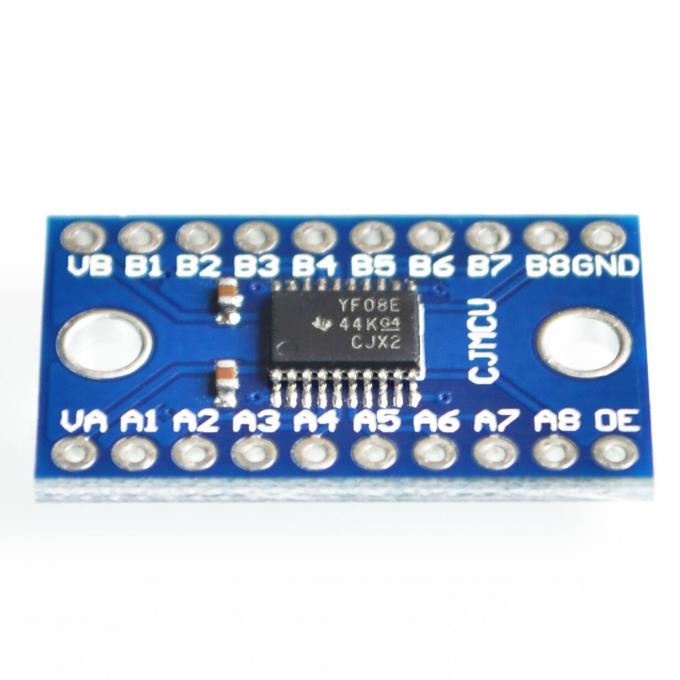

Двунаправленный восьмиканальный преобразователь логических уровней цифровых сигналов на микросхеме TXS0108E. Преобразователь работает в широком диапазоне питающих напряжений от 1,2 В до 5.5В. Источники питания могут быть раздельными, но с общим отрицательным выводом. Для переключения направления преобразования дополнительного сигнала не требуется – микросхема преобразователя выполнит это автоматически.

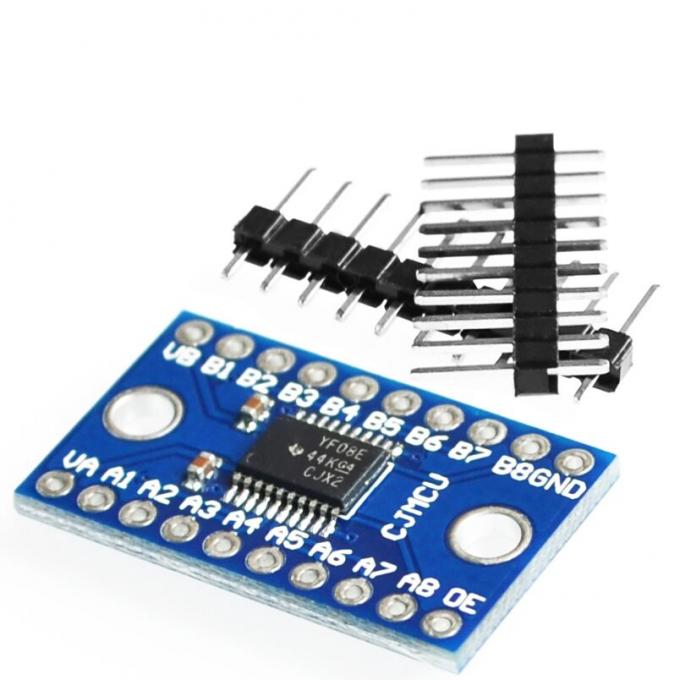

Преобразователь имеет небольшие размеры и идеально подходит для портативных устройств и устройств с автономным питанием. Модули преобразователя поставляются с незапаянными коннекторами.

Характеристики:

  • Напряжение питания низкого уровня: 1.2В - 3.3В (VCCA)
  • Напряжение питания высокого уровня: 1.65В - 5.5В (VCCB)
  • Размеры: 21 x 15 мм

Ссылки:

Отзывы покупателей про 8-канальный двунаправленный преобразователь уровней 3.3/5В на микросхеме TXS0108E

Сергій (05.10.2023)

Нажаль у мене цей перетворювач не завівся. Потрібно було підключити дисплей по SPI з робочими рівнями 1.8В, до STM32. Працювало але не стабільно, аж поки не подивився осцилографом, а там замість 1.8 рівні близько вольта по MOSI та CLK. Тимчасово поставив дільники з резисторів - все запрацювало. Буду шукати щось інше.

Ответить

Иван (30.01.2022)

Пришло, проверил (тестером логику) все в норме, но дисплей open smart tft 3'''' не завелся, когда подаешь на мегу 3.3 без лог преобразователей все работает. Подключал db0-db7 на один модуль остальное(cs,rs,rw,rd,rst) на другой - тишина...Мож кто знает что не так?

Ответить

admin (01.02.2022)

Добрый день. Не совсем понятен ваш вопрос. Напишите нам письмо на почту с описанием вашей проблемы и мы постараемся вам помочь.

Ответить

Владимир (11.09.2020)

Прошил spi флешку 1.8в этой штукой, через stm32. Всё работает

Ответить

Igor (20.05.2020)

Источник сигнала 3.3 вольта от es8266, нужно повысить до 5в. Как правильно подключить этот преобразователь к ленте WS2815/WS2818?

Питание ленты 12 В, управляемый сигнал лента требует 5В.

Ответить

admin (29.05.2020)

Добрый день схема подключения приведена в документации расположенной на странице товара.

Ответить

Влад (01.05.2020)

Смывал флюс изопропилом - стёрлась маркировка чипа. Липа?
Да и выбросы странные наблюдались осциллографом...

Ответить

Ярослав (09.07.2019)

Чи підійде для перетворення логічних рівнів raspberry pi та Модуль CAN шины на MCP2515 и TJA1050 ( https://arduino.ua/prod1347-modyl-can-shini-na-mcp2515-i-tja1050). Якщо так, то куди підключати OE

Ответить

admin (10.07.2019)

На вход ОЕ нужно подать высокий уровень.

Ответить

Владимир (25.02.2019)

Применил изделие без затруднений.
Оперативность персонала впечатляет.

Ответить

Костя (05.12.2018)

У кого не работает или работает не так, как надо - внимательно читаем даташит. Пин OE должен подтягиваться к GND, а для переключения выводов из высокоимпендансного состояния в рабочее необходимо подать на ОЕ напряжение Vcca. Т.е. если у вас устройство А работает с 3.3V, а устройство В - 5V, то на ОЕ нужно подавать именно 3.3V. Это можно сделать (рекомендуется), подавая сигнал с отдельной ножки контроллера, либо поставив резистор 4.7...10кОм между ОЕ и Vcca (3.3V).

Ответить

Ярослав (03.04.2020)

Не получилось завести, сделал всё как в даташите. Подтянул OE через резистор на 4.7кОм на GND.

На VccB подаю 5V, а на VccA (+ OE) отправляю 3.3V.

Даю на 5ти вольтовую часть сигнал (например на B1). Результат - на А1 тишина.. Что я делаю не так? То же самое если наоборот сделать.. Подать, наример, на А2 напряжение 3.3 - на выходе B2 - тишина.. Земля общая/раздельна...

Ответить

Влад (01.05.2020)

OE на землю отключает драйверы. Чтобы сигнал гулял на OE дают Vcca

Ответить

Ярослав (10.05.2020)

Заказал второй такой же, завёлся без проблем. Так что первый модуль неисправен. Может arduino.ua хотя бы купон на стоимость модуля предоставит?)

Ответить

admin (12.05.2020)

Напишите нам на почту.

Ответить

Z (03.09.2018)

Для корректной работы с NeoPixel лентой (ws2812/ws2813) для преобразования 3.3v сигнала с контролера, на 5v сигнал на ленту - нужно обязательно ставить резистор (к примеру 10к) между OE пином и 5v (может со стороны 3.3v тоже будет работать, но я не пробовал), иначе работать не будет!
Если следовать примерам от Adafruit, где они используют аналогичный модуль, то они этого не делают, но их модуль (который очень очень похож на этот, тоже с TXS0108E) уже имеет такой резистор на плате.

Ответить

Василий (14.05.2017)

Преобразователь работает отлично, но для работы с интерфейсными шинами типа I2C не подходит, можно использовать такой https://arduino-ua.com/prod1141-two-channel-iic-i2c-logic-level-converter
Я целый день потратил на выявление причины неработоспособности схемы, как оказалось выбрал не тот преобразователь.

Ответить

Вадим (29.11.2018)

Без резистора 10 к между OE пином и 5v и у меня не завелось)))

Ответить

Павел (24.04.2023)

работает прекрасно с индикатором на чипе HD44780 I2C подал на ОЕ 3.3в

Ответить

Герасько Андрей (30.11.2016)

Оперативность и сервис, как всегда, на высоте. Работоспособность еще не проверял

Ответить
